Spojky pro kabely s plastovou a pryžovou izolací
KABEL
Spojky jsou určeny pro 3; 3,5 nebo 4 a 5-ti žilové kabely s plastovou nebo pryžovou izolací. Např.: AYKY, CYKY, NAYY, N(A)YC(W)Y, NA2X2Y, E-A2X2Y.

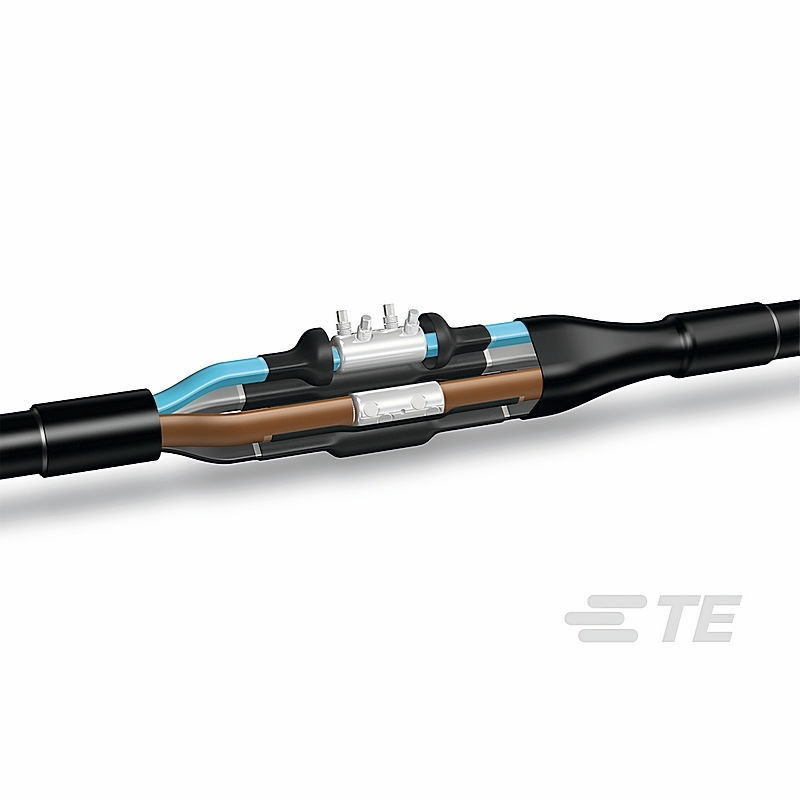

KONSTRUKCE SPOJKY SE ŠROUBOVACÍMI SPOJOVAČI
Pro kabely bez pancíře
Spojka obsahuje čtyři nebo pět šroubovacích spojovačů s trhacími hlavami šroubů, odpovídající množství vnitřních a jednu vnější teplem smrštitelnou trubici. Spojovače jsou izolovány a utěsněny silnostěnnou trubicí opatřenou na vnitřní straně teplem tavitelným lepidlem. Vnější ochranu a utěsnění zajišťuje silnostěnná teplem smrštitelná trubice. Konstrukce všech spojek umožňuje křížení žil kabelu.
|
Jmenovité napětí
Uo/U (kV)
|
Průřez jádra (mm2)
|
Objednací číslo
|
Rozměry (mm)
|
|
4-žilový kabel
|
5-žilový kabel
|
L D
|
|
0,6/1
|
1,5-6
|
-
|
LJSM-5X/1.5-006
|
300
|
30
|
|
4-16
|
LJSM-4X/004-016
|
LJSM-5X/004-016
|
360
|
36*
|
|
16-35
|
-
|
LJSM-5X/016-035
|
450
|
57
|
|
16-50
|
LJSM-4X/016-050
|
-
|
500
|
50
|
|
35-95
|
LJSM-4X/035-095
|
-
|
630
|
68
|
|
35-150
|
LJSM-4X/035-150
|
-
|
780
|
75
|
|
95 - 240
|
LJSM-4X/095-240
|
-
|
950
|
100
|
