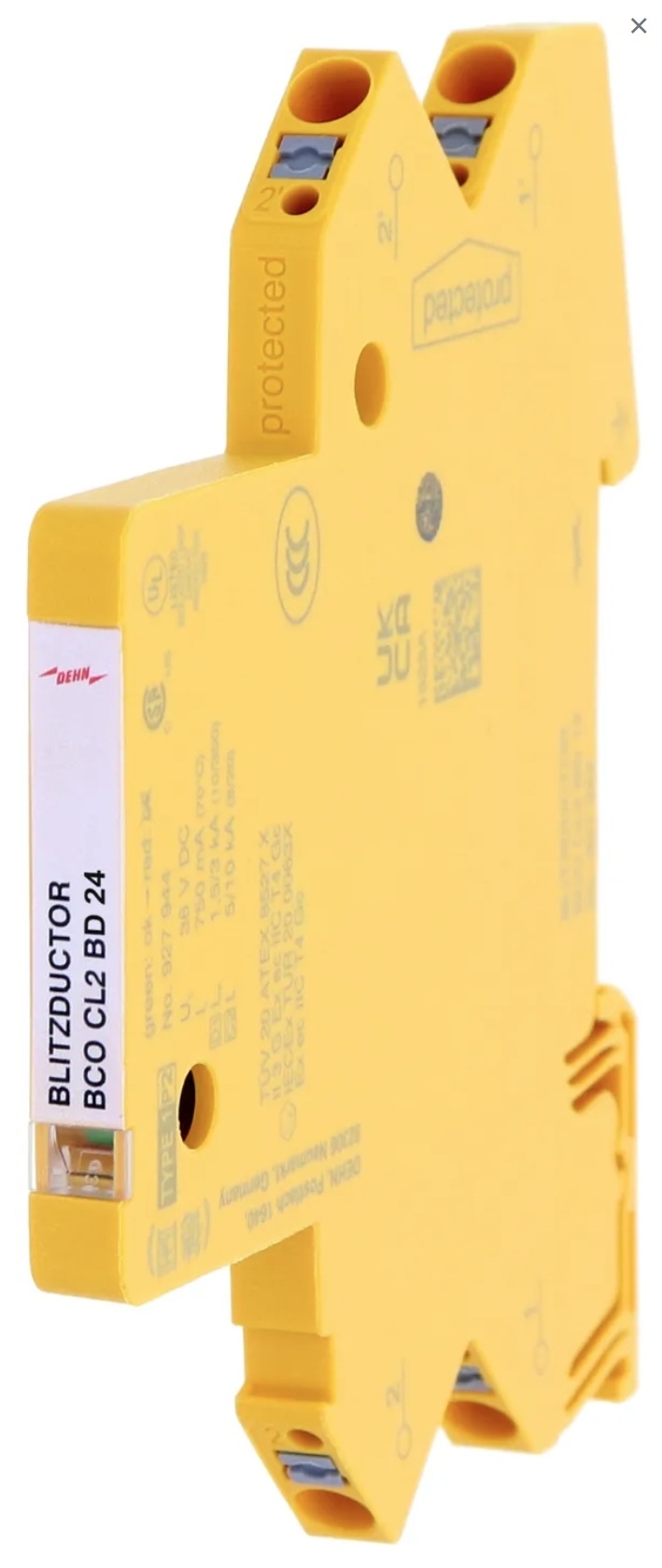

Technické informace
Třída svodiče L
Kategorie impulsu D1, C1, C2, C3, B2
Jmenovité napětí (UN ) 24 V
Nejvyšší provozní napětí DC (UC ) 36 V
Nejvyšší provozní napětí AC (UC ) 25,4 V
Jmenovitý proud při 70 °C (IL ) 0,75 A
D1 bleskový proud (10/350 µs) celkový (Iimp ) 3 kA
D1 bleskový proud (10/350 µs)/žíla (Iimp ) 1,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (In ) 10 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (In ) 5 kA
Ochranná úroveň žíla-žíla při In C2 (UP ) ≤ 57 V
Ochranná úroveň žíla-zem při In C2 (UP ) ≤ 600 V
Ochranná úroveň žíla-žíla při In C1 (UP ) ≤ 57 V
Ochranná úroveň žíla-zem při In C1 (UP ) ≤ 600 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (UP ) ≤ 46 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (UP ) ≤ 600 V
Sériová impedance/žíla 1 ohm
Mezní frekvence žíla-žíla (fG ) 5,8 MHz
Kapacita žíla-žíla (C) ≤ 1,5 nF
Kapacita žíla-zem (C) ≤ 16 pF
Rozsah provozních teplot (TU ) -40 °C ... +80 °C
Ukazatel provoz/porucha zelená/červená
Krytí IP 20
Montáž na 35 mm instalační lištu TS 35 podle ČSN EN 60715
Připojení vstupu/výstupu Push-in/Push-in
Průřez jednožilových připojovacích vodičů 0,2 - 2,5 mm2
Průřez jemně slaněných připojovacích vodičů 0,2 - 2,5 mm2
Uzemnění přes 35 mm instalační lištu TS 35 podle ČSN EN 60715
Materiál těla přístroje polyamid PA 6.6
Barva žlutá
Zkušební normy IEC 61643-21/ČSN EN 61643-21
Certifikace UL 497B, CSA, ATEX, IECEx, CCC, SIL
Klasifikace SIL do SIL3 *)
Certifikace ATEX TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certifikace IECEx IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification CCC No. 2021312304001192
Rozšířená technická data: ---------------------------------
– nejvyšší svodový impulzní proud (8/20 µs) [1/2 - zem], [1+2 - zem] (Imax ) 20 kA
– svodový impulzní proud (8/20 µs) [1/2 - zem], [1+2 - zem] 10 kA (10x)
– ochranná úroveň žíla-zem při 1 kV/μs C3 při zatížení proudem Imax (UP ) ≤ 600 V
