Nejdůležitější parametry
zamýšlené použití vnitřní rozvody, univerzální kabel
impedance 75 Ohm

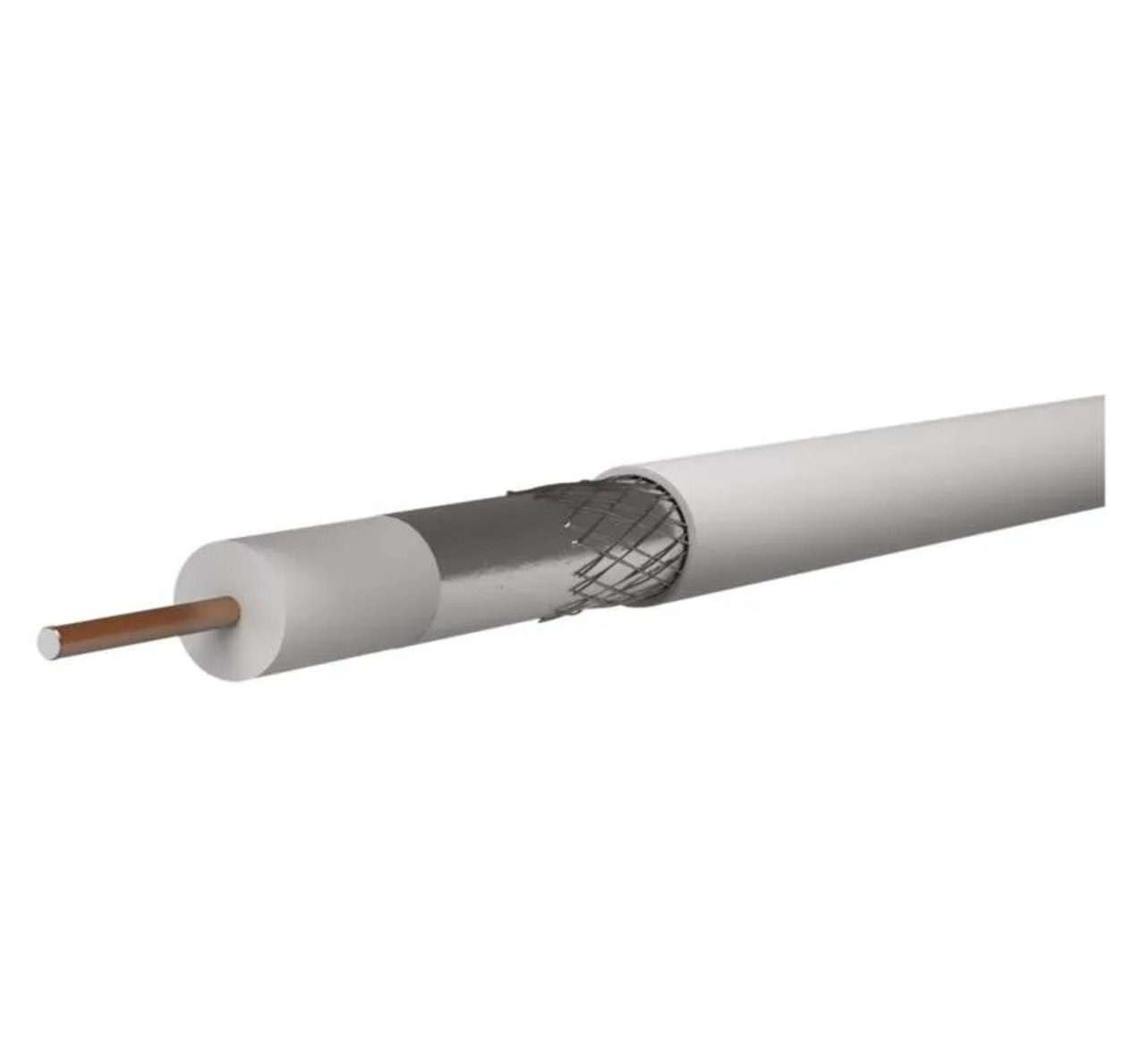

typ koaxiálního kabelu CB130
odolné UV ne
Ostatní parametry
vhodné pro venkovní použití ne
průměr pláště kabelu 6,8 mm
materiál stínění hliník (Al)
způsob balení - délka 100 m
průměr vnitřního vodiče 1,02 mm
pokrytí stínění 28 %
počet stínění 2
průměr stínění 32× 0,12 mm²
barva pláště kabelu bílá
materiál vnitřního vodiče mědí plátovaný ocelový drát (CCS)
způsob balení - ozn. metráží ano
dielektrikum typ, průměr FPE 4,8 mm
max. útlum při 20 °C (dB/100m) 860 MHz 20,8
stínění II. folie není
APE = vzduchové dielektrikum ne
barva izolace napájecích vodičů neuvádí se
činitel zkrácení 0,84
doporučené typy konektorů - F lisovací *K7220
doporučené typy konektorů - F šroubovací *K7331
FPE = pěnové dielektrikum ano
hmotnost (kg/km) 40,5
izolace napájecích vodičů neuvádí se
izolační odpor mezi jádry při 20 °C (MOhm/km) 500
kapacita (pF/m) 55
konstrukce napájecích vodičů neuvádí se
materiál pláště kabelu PVC
max. útlum při 20 °C (dB/100m) 1 000 MHz 22,5
max. útlum při 20 °C (dB/100m) 10 MHz 2,3
max. útlum při 20 °C (dB/100m) 100 MHz 7,4
max. útlum při 20 °C (dB/100m) 2 000 MHz 34
max. útlum při 20 °C (dB/100m) 450 MHz 15,5
max. útlum při 20 °C (dB/100m) 650 MHz 18,2
max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro 25,7
max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro 45,9
min. poloměr ohybu jednorázový/násobný 30/60 mm
min. útlum odrazu při 20 °C (dB) 10–300 MHz 25
min. útlum odrazu při 20 °C (dB) 300–600 MHz 23
min. útlum odrazu při 20 °C (dB) 600–900 MHz 20
min. útlum stínění (dB) 10 ~ 800 MHz 75
montážní teplota +5 °C až +60 °C
nebezpečné látky žádné
PE = polyethylenové dielektrikum ne
PES = vrstva fólie ne
počet drátků stínění 32× 0,12 mm
průřez napájecích vodičů neuvádí se
skladovací teplota -20 °C až +75 °C
stínění I.folie 1× Al/PES
třída reakce na oheň Eca
způsob balení - typ cívky papírová cívka, 100 m
záruční doba 2 roky
prodejní obal 100 m, cívka
