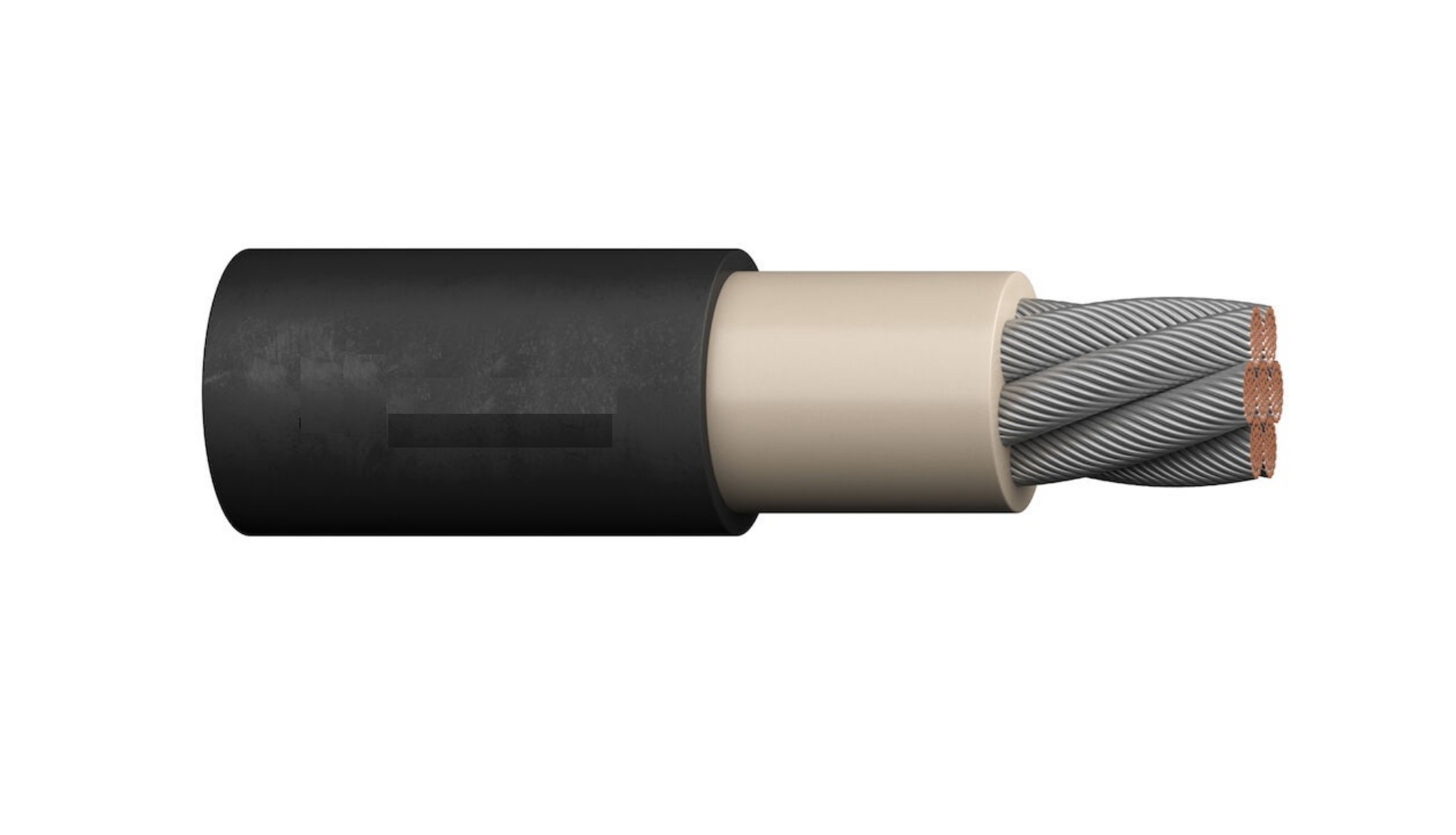

NSGAFÖU 1,8/3kV 1X150
Všeobecné informace
Typ výrobku: Připojovací a ovládací kabel
Hmotnost: 1750 kg/km
Hmotnost mědi: 1 440 kg/km
Elektrické parametry
Jmenovité napětí: U0/U: 1.8/3 kV AC rms dle IEC
Zkušební napětí: 6 kV
Proudová zatížitelnost dle: VDE 0298-4
Max. odpor vodiče při teplotě 20 °C: 0,132 Ω/km
Vlastnosti výrobku
Oblast použití: Pevné uložení
Pro torzní namáhání: Ne
Minimální poloměr ohybu, pevné uložení: 6 x vnější průměr
Minimální poloměr ohybu v mm, stacionární: 168 mm
Minimální poloměr ohybu, příležitostně pohyblivé: 10 x vnější průměr
Minimální poloměr ohybu v mm, příležitostně pohyblivé použití: 280 mm
Teplota, pevné uložení: -40 °C do 90 °C
Min. montážní teplota: -25 °C
Max. montážní teplota: 80 °C
Min. skladovací teplota: -25 °C
Skladovací teplota max.: 80 °C
Odolnost proti plameni: Ano
Odolnost proti plameni dle: IEC 60332-1-2
Odolnost proti UV záření: Ano
odolné proti povětrnostním vlivům: Ne
Odolnost proti ozónu: Ne
Bez halogenů: Ne
Odolnost proti olejům: Ano
Odolnost proti olejům dle: VDE 0207-21
Bez PWIS: Ne
Pro trvalé ponoření do vody: Ne
Konstrukce výrobku
N-německé normované kabely: NSGAFÖU 1.8/3 kV
Rozměr kabelu: 1X150
Průřez vodiče (mm2): 150 mm²
Materiál vodiče: Pocínovaná měď
Konstrukce vodiče: IEC 60228 třída 5: z jemných drátů
Včetně ochranného vodiče: Ne
Počet žil: 1
Stíněné: Ne
Max. vnější průměr: 28 mm
Tvar kabelu: Kulatá
Základní materiál izolace žil: Pryž
Barva izolace: přírodní
Základní materiál obalu: Pryž
