Vlastnosti výrobku

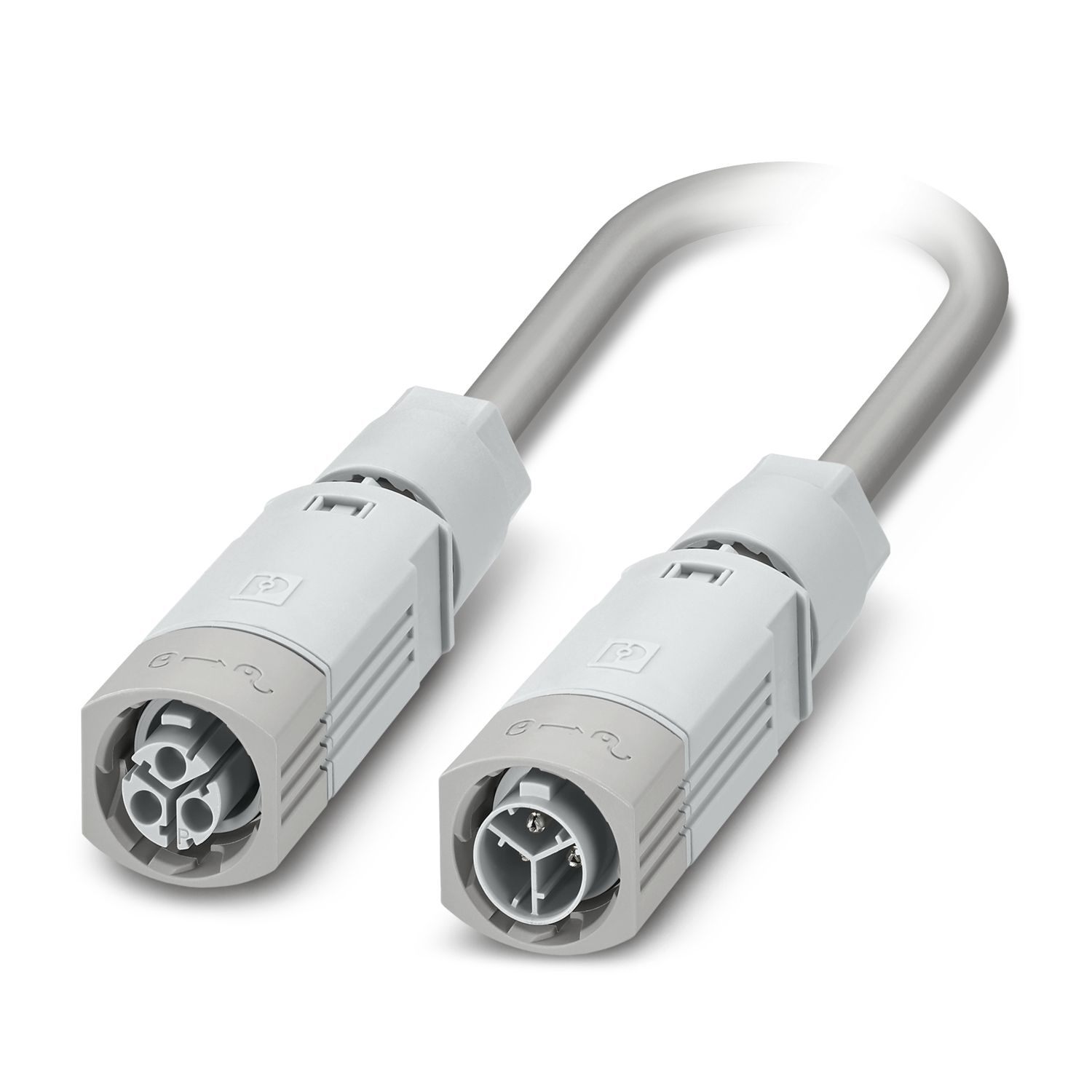

Typ produktu Instalační vedení osazeno
Produktová řada IPD
Počet pólů 3
rozložení konektoru 2+PE
Označení pólu L, N, PE
Počet přípojek na jeden pól 1
Kódování P
Izolační vlastnosti
Kategorie přepětí III
Stupeň znečištění 3
Elektrické vlastnosti
Jmenovité rázové napětí (III/3) 6 kV
Jmenovitý proud 16 A (podle IEC 61984)
Zatěžovací napětí (III/3) 450 V (pohyblivé uložení)
500 V (Pevná, chráněná instalace)
Jmenovité napětí UN 450 V AC/DC (pohyblivé uložení)
500 V AC/DC (Pevná, chráněná instalace)
Jmenovitý proud IN 16 A (podle IEC 61984)
Data připojení
Technologie připojení
Typ připojení na straně pole Přípojka push-lock
Připojení vodiče
Průřez přípoje flexibilní 0,5 mm² ... 2,5 mm²
Průřez přípoje tuhý 0,5 mm² ... 2,5 mm²
Průřez přípoje s koncovkou vodiče 0,5 mm² ... 2,5 mm²
Průřez přípoje AWG 20 ... 14
Rozměry
Šířka 26,5 mm
Výška 26,9 mm
Délka 85,9 mm
Údaje o materiálu
Barva (Pouzdro) světle šedá (RAL 7035)
Materiálem Pouzdro PA
Materiálem Těsnění NBR
Materiál kontakt Cu
Materiál povrch kontaktu Ni/Ag/Sn
Kabel/vedení
Délka vedení 3 m
Uspořádání pramenů dle VDE 0295 / nejmenší průměr drátu Třída 5 dle IEC 60228
Vnější průměr vedení 9,6 mm
Označení pólu L, N, PE
Dílčí žíla, barva hnědá L, modrá N, zeleno-žlutá PE
průřez vodiče 2,5 mm²
Materiál izolace žíly PVC
Minimální poloměr ohybu, pevně položený 4 x D
Minimální poloměr ohybu, flexibilně položený 15 x D
Teplota prostředí (provoz) -30 °C ... 80 °C (kabel, pevné uložení)
-5 °C ... 70 °C (Kabel, pohyblivé uložení)
