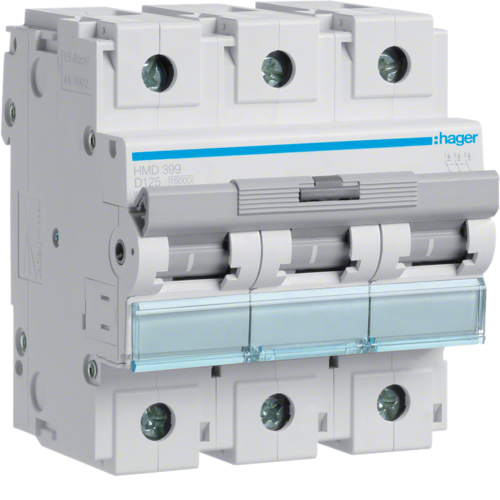

Technické charakteristiky
Provedení
Počet zajištěných pólů: 3
počet pólů: 3 P
typ pólu: 3 P
vypínací charakteristika: D
Funkce
Se spínajícím neutrálním vodičem: ne
Hlavní elektrické prvky
zkratová vypínací schopnost: 15 kA
provozní napětí AC: 415 V
Druh napájecího napětí: AC
frekvence: 50/60 Hz
Napětí
jmenovité izolační napětí: 500 V
jmenovité impulzní výdržné napětí: 6000 V
Elektrický proud
nominální jmenovitý proud: 125 A
Provozní rozpínací schopnost podle EN 60898: 7,5 kA
Nastavení tepelného spouštěče: 1,13 / 1,45 In
magnetické nastavení proud: 10 / 20 In
Jmenovitý proud při 65°C podle IEC 60947: 109,1 A
Jmenovitý proud při 70°C podle IEC 60947: 105,6 A
Odpojovací kapacita na 1 pól při It 400 V (EN 60947-2): 4,5 kA
Odpojovací kapacita na 1 pól při It 415 V (EN 60947-2): 4,5 kA
Rozpínací schopnost 230V 50Hz: 15 kA
Rozpínací schopnost 400V 50Hz: 15 kA
zkratová kapacita dle IEC 947,2 50Hz: 50 %
Rozpínací schopnost při 230 V (EN 60947-2): 15 kA
Rozpínací schopnost při 240 V (EN 60947-2): 15 kA
Rozpínací schopnost Icu při 400V (IEC/EN 60947-2): 15 kA
Rozpínací schopnost při 415 V (EN 60947-2): 15 kA
Elektrický proud / teplota
Jmenovitý proud při 30 °C: 125 A
Jmenovitý proud při 35 °C: 122 A
Jmenovitý proud při 40 °C: 119 A
Jmenovitý proud při 45 °C: 115,7 A
Jmenovitý proud při 50 °C: 112 A
Jmenovitý proud při 55 °C: 109,1 A
Jmenovitý proud při 60 °C: 105,6 A
Faktor korekce jmenovitých prouů
Korekční faktor při 2 vedle sebe namontovaných elektrických jističích: 1
Korekční faktor při 3 vedle sebe namontovaných elektrických jističích: 0,95
Korekční faktor při 4 a 5 vedle sebe namontovaných elektrických jističích: 0,9
Korekční faktor při 6 a více vedle sebe namontovaných elektrických jističích: 0,85
Výkon
celkový ztrátový výkon při jmenovitém proudu: 34,93 W
tepelné ztráty na pól: 12 W
Výdrž
elektrické životnost v počtu cyklů: 4000
mechanická životnost v cyklech: 20000
Rozměry
hloubka: 70 mm
výška: 90 mm
šířka: 80 mm
Instalace, montáž
utahovací moment: 3,5 až 5Nm
_empty_: šroubovací přípojka
_empty_: ano
Připojení
maximální kapacita připojovací svorky pro pevný vodič: 1 / 70 mm²
průřez pro flexibilní vodiče: 50mm²
průřez pro pevné vodiče: 70mm²
připojovací pruřez přívodu: 1 / 70 mm²
Připojovací průřez vstupu a výstupu se šrouby, u masivního vodiče: 1 / 70 mm²
Připojovací průřez vstupu a výstupu se šrouby, u flexibilního vodiče: 1 / 50 mm²
typ připojení: svorkovnice s integrovaným systémem náhrad
Normy
_empty_: EN 60898-1, IEC 60947-2
Evropská direktiva WEEE: dotčeno
Bezpečnost
krytí IP: IP20
Podmínky použití
Stupeň znečištění podle IEC 60664 / IEC 60947-2: 3
Výška n.m.: 2000 m
Ochrana před vzdušnou vlhkostí: pro jakékoli klima
Teplota
Cejchovací teplota: 30 °C
Identifikace
Hledané slovo: Proudový jistič, automat, vestavný automat, vestavný přístroj, instalační automat, řadový vestavný přístroj, jistič, samočinná pojistka, jistič, přístroj pro instalaci do rozvaděče, zásuvná samočinná pojistka
