Vlastnosti výrobku

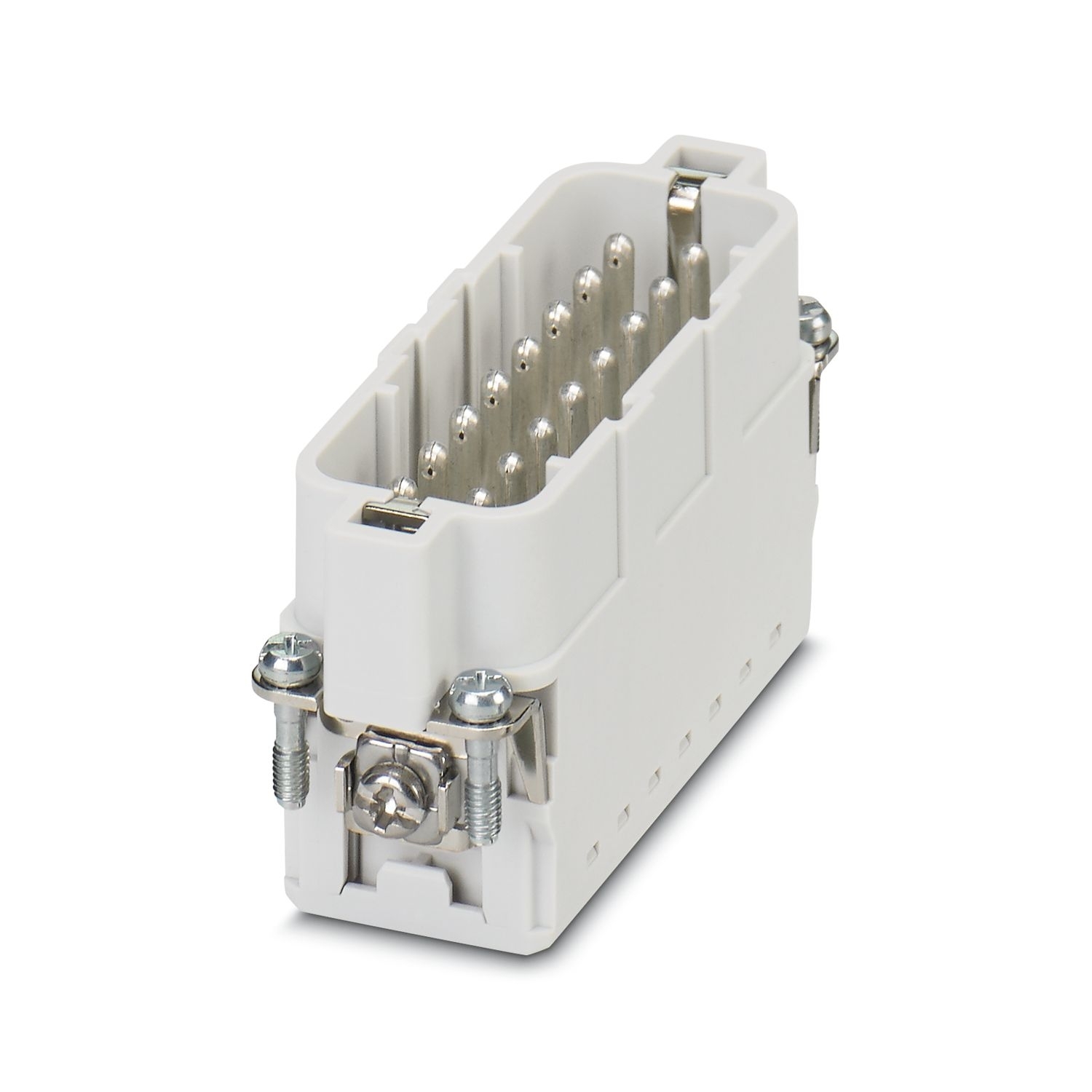

Typ produktu Kontaktní vložka s pevnými póly
Řada HC-A
Provedení D25
D50
Počet pólů 16
rozložení konektoru 16+PE
Číslování kontaktů 1 - 16
Počet přípojek na jeden pól 1
Typ kontaktu stočený
Břit šroubováku 0,5 x 3,5 mm
Izolační vlastnosti
Kategorie přepětí III
Stupeň znečištění 3
Rozměry
Šířka 23 mm
Výška 34,1 mm
Délka 72 mm
Vzdálenost otvorů horizontální 66 mm
Vzdálenost otvorů vertikální 16 mm
Mechanické parametry
Průměr kontaktu 2,5 mm
Data připojení
Technologie připojení
Technologie připojení Svorky Push-in
Počet přípojek na jeden pól 1
Připojení vodiče
Průřez přípoje 0,14 mm² ... 2,5 mm²
Průřez přípoje AWG 26 ... 14
Utahovací moment 0,7 Nm ... 1 Nm (Přípojka PE)
0,5 Nm ... 0,8 Nm (Upevňovací šrouby k montáži pouzdra HEAVYCON)
Délka odizolování dílčí žíly 8 mm
Elektrické vlastnosti
Zatěžovací napětí (III/3) 250 V
Zatěžovací rázové napětí 4 kV
4 kV
Jmenovitý proud 16 A
Mechanické údaje
Cykly zapojení ≥ 500
Údaje o materiálu
Třída hořlavosti podle UL 94 V0
Materiál kontakt Slitina mědi
Materiál povrch kontaktu Ag
Materiál držák kontaktu PC
Normy / ustanovení PC: Protipožární ochrana v kolejových vozidlech - R-věty: R22, R23 a R24 podle DIN EN 45545-2 (Úroveň nebezpečí HL1 - HL3)
