Montáž
Montážní pokyny Použití v souladu s určením předpokládá montáž do pouzdra s krytím IP54 nebo vyšším
Vlastnosti výrobku

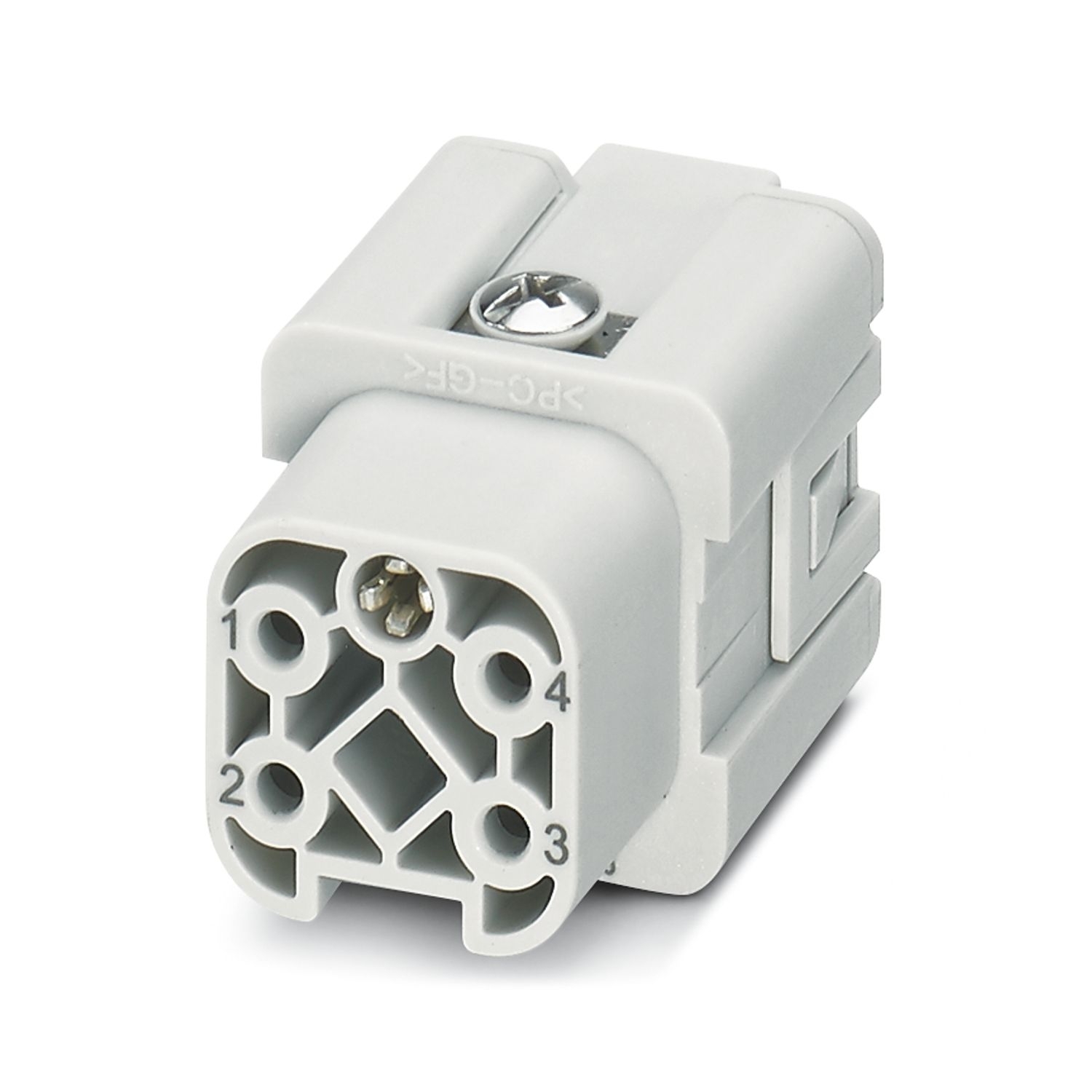

Typ produktu Kontaktní vložka s pevnými póly
Řada HC-A
Provedení D7
Počet pólů 4
rozložení konektoru 4+PE
Číslování kontaktů 1 - 4
Počet přípojek na jeden pól 1
Typ kontaktu stočený
Izolační vlastnosti
Kategorie přepětí III
Stupeň znečištění 3
Rozměry
Šířka 21 mm
Výška 33,5 mm
Délka 21 mm
Mechanické parametry
Průměr kontaktu 1,6 mm
Data připojení
Technologie připojení
Technologie připojení Svorky Push-in
Počet přípojek na jeden pól 1
Přípojka podle normy IEC / EN
Připojení vodiče
Průřez přípoje 0,14 mm² ... 1,5 mm²
Průřez přípoje AWG 26 ... 16
Utahovací moment 0,5 Nm ... 0,8 Nm (Upevňovací šrouby k montáži pouzdra HEAVYCON)
Délka odizolování dílčí žíly 10 mm
Elektrické vlastnosti
Zatěžovací napětí (III/3) 230 V
400 V (Vodič-vodič)
Jmenovité napětí Výkonové kontakty 230/400 V
Zatěžovací rázové napětí 4 kV
Jmenovitý proud 10 A
Mechanické údaje
Cykly zapojení ≥ 500
Údaje o materiálu
Třída hořlavosti podle UL 94 V0
Materiál povrch kontaktu Ag
Materiál držák kontaktu PC
Normy / ustanovení PC: Protipožární ochrana v kolejových vozidlech - R-věty: R22, R23 a R24 podle DIN EN 45545-2 (Úroveň nebezpečí HL1 - HL3)
