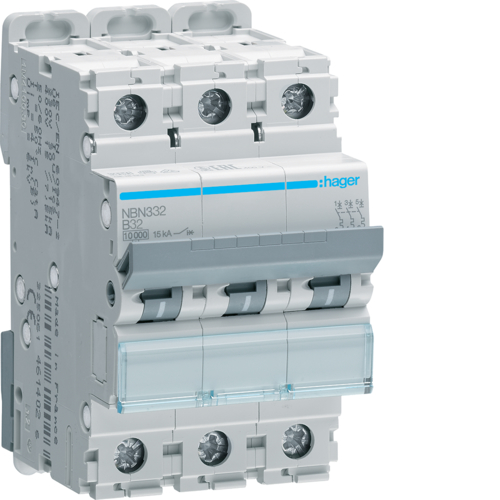

HAGER NBN332 Jistič 3 pól. 32A, char.B, 10 kA

0,338 kg

Technické charakteristiky
Provedení
Poloha neutrálního vodiče: bez neutrálu
Počet zajištěných pólů: 3
počet pólů: 3 P
typ pólu: 3 P
typ upevnění: DIN lišta
vypínací charakteristika: B

Funkce
Se spínajícím neutrálním vodičem: ne

Hlavní elektrické prvky
zkratová vypínací schopnost: 10 kA
provozní napětí AC: 400 V
Druh napájecího napětí: AC

Napětí
jmenovité izolační napětí: 500 V
jmenovité impulzní výdržné napětí: 6000 V

Elektrický proud
nominální jmenovitý proud: 32 A
Provozní rozpínací schopnost podle EN 60898: 7,5 kA
Nastavení tepelného spouštěče: 1,13 / 1,45 In
magnetické nastavení proud: 3 / 5 In
Min./max. Prahová hodnota magnetického spouštěče při stejnosměrném proudu: 4 / 7 In
Min./max. Prahová hodnota tepelného spouštěče při stejnosměrném proudu: 1,13 / 1,45 In
Jmenovitý proud při -20°C podle IEC 60947: 42,4 A
Jmenovitý proud při 65°C podle IEC 60947: 29,19 A
Jmenovitý proud při 70°C podle IEC 60947: 28,19 A
Rozpínací schopnost 230V 50Hz: 10 kA
Rozpínací schopnost 400V 50Hz: 10 kA
Rozpínací schopnost při 230 V (EN 60947-2): 30 kA
Rozpínací schopnost při 240 V (EN 60947-2): 30 kA
Rozpínací schopnost Icu při 400V (IEC/EN 60947-2): 15 kA
Rozpínací schopnost při 415 V (EN 60947-2): 15 kA
Vypínací schopnost Icn při 240V AC podle IEC 60898-1: 10 kA
Vypínací schopnost Icn při 415V AC podle IEC 60898-1: 10 kA

Elektrický proud / teplota
_empty_: 37,86 A
Jmenovitý proud při 30 °C: 32 A
Jmenovitý proud při 35 °C: 31,26 A
Jmenovitý proud při 40 °C: 30,5 A
Jmenovitý proud při 45 °C: 29,72 A
Jmenovitý proud při 50 °C: 28,92 A
Jmenovitý proud při 55 °C: 28,1 A
Jmenovitý proud při 60 °C: 27,26 A
Jmenovitý proud při 65 °C: 26,38 A
Jmenovitý proud při 70 °C: 25,48 A

Faktor korekce jmenovitých proudů
Korekční faktor při 2 vedle sebe namontovaných elektrických jističích: 1
Korekční faktor při 3 vedle sebe namontovaných elektrických jističích: 0,95
Korekční faktor při 4 a 5 vedle sebe namontovaných elektrických jističích: 0,9
Korekční faktor při 6 a více vedle sebe namontovaných elektrických jističích: 0,85
Korekční faktor magnetického spouštěče při 100 Hz: 1,1
Korekční faktor magnetického spouštěče při 200 Hz: 1,2
Korekční faktor magnetického spouštěče při 400 Hz: 1,5
Korekční faktor magnetického spouštěče při 60 Hz: 1,1

Výkon
_empty_: 6 W
celkový ztrátový výkon při jmenovitém proudu: 12,3 W
tepelné ztráty na pól: 4,22 W

Výdrž
elektrické životnost v počtu cyklů: 4000
mechanická životnost v cyklech: 20000

Rozměry
hloubka: 70 mm
výška: 83 mm
šířka: 52,5 mm

Instalace, montáž
utahovací moment: 2,8Nm
_empty_: BIconnect
_empty_: ano
Vhodné pod omítku: ano

Připojení
maximální kapacita připojovací svorky pro pevný vodič: 1 / 35 mm²
připojovací pruřez přívodu: 1 / 35 mm²

Zařízení
Možná doplňková zařízení: ano

Normy
_empty_: EN 60898-1, IEC 60947-2
Evropská direktiva WEEE: dotčeno

Bezpečnost
krytí IP: IP20

Podmínky použití
Provozní teplota: -25…70 °C
Stupeň znečištění podle IEC 60664 / IEC 60947-2: 2
Třída omezení energie I²t: 3
Výška n.m.: 2000 m
Teplota skladu / transportu: -25…80 °C

Teplota
Cejchovací teplota: 50 °C
