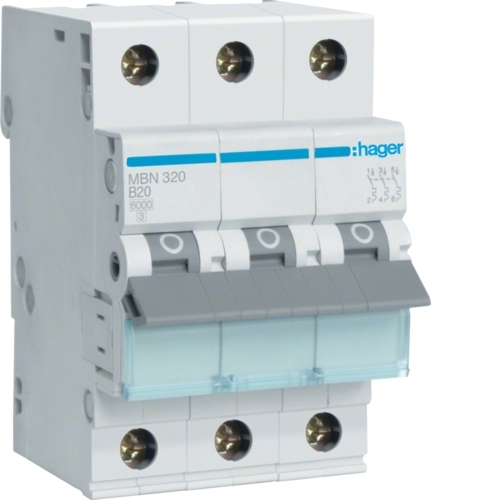

MBN320 Jistič 3 pól. 20A, char.B, 6 kA
| Kód produktu: | E20700000404 |
|---|---|
| Výrobce: | Hager Electro s.r.o. |
Skladem
| Elektro Brno | Skladem | |
|---|---|---|
| Elektro Ostrava | Skladem | |
| Elektro Hradec Králové | Na objednávku | |
| Elektro Nové Město | Na objednávku | |
| Elektro Nový Jičín | Na objednávku | |
| Elektro Plzeň | Na objednávku | |
| Elektro Satalice | Na objednávku |
419,36 CZK s DPH / KS
346,58 CZK bez DPH
Recyklační poplatek 0,31 CZK bez DPH
|
Hmotnost
0,292 kg
|
|
Popis produktu
Technické charakteristiky
Provedení Počet zajištěných pólů: 3 počet pólů: 3 P typ pólu: 3 P vypínací charakteristika: B Funkce Se spínajícím neutrálním vodičem: ne Hlavní elektrické prvky zkratová vypínací schopnost: 6 kA provozní napětí AC: 230 / 400 V Druh napájecího napětí: AC frekvence: 50/60 Hz Napětí jmenovité izolační napětí: 500 V jmenovité impulzní výdržné napětí: 4000 V Elektrický proud nominální jmenovitý proud: 20 A Provozní rozpínací schopnost podle EN 60898: 6 kA Nastavení tepelného spouštěče: 1,13 / 1,45 In magnetické nastavení proud: 3 / 5 In Min./max. Prahová hodnota magnetického spouštěče při stejnosměrném proudu: 4 / 7 In Min./max. Prahová hodnota tepelného spouštěče při stejnosměrném proudu: 1,13 / 1,45 In Odpojovací kapacita na 1 pól při It 400 V (EN 60947-2): 3 kA Rozpínací schopnost 400V 50Hz: 6 kA Rozpínací schopnost Icu při 400V (IEC/EN 60947-2): 10 kA Rozpínací schopnost při 415 V (EN 60947-2): 10 kA Elektrický proud / teplota _empty_: 24,4 A Jmenovitý proud při 20 °C: 21,1 A Jmenovitý proud při 30 °C: 20 A Jmenovitý proud při 35 °C: 19,4 A Jmenovitý proud při 40 °C: 18,7 A Jmenovitý proud při 45 °C: 18 A Jmenovitý proud při 50 °C: 17,3 A Jmenovitý proud při 55 °C: 16,6 A Jmenovitý proud při 60 °C: 15,8 A Jmenovitý proud při 65 °C: 15 A Jmenovitý proud při 70 °C: 14,1 A Faktor korekce jmenovitých proudů Korekční faktor při 2 vedle sebe namontovaných elektrických jističích: 1 Korekční faktor při 3 vedle sebe namontovaných elektrických jističích: 0,95 Korekční faktor při 4 a 5 vedle sebe namontovaných elektrických jističích: 0,9 Korekční faktor při 6 a více vedle sebe namontovaných elektrických jističích: 0,85 Korekční faktor magnetického spouštěče při 100 Hz: 1,1 Korekční faktor magnetického spouštěče při 200 Hz: 1,2 Korekční faktor magnetického spouštěče při 400 Hz: 1,5 Korekční faktor magnetického spouštěče při 60 Hz: 1 Výkon celkový ztrátový výkon při jmenovitém proudu: 8,9 W tepelné ztráty na pól: 3,1 W Výdrž elektrické životnost v počtu cyklů: 4000 mechanická životnost v cyklech: 20000 Rozměry hloubka: 70 mm výška: 83 mm šířka: 52,5 mm Instalace, montáž utahovací moment: 2,8Nm _empty_: BIconnect Připojení průřez pro flexibilní vodiče: 1 - 25mm² průřez pro pevné vodiče: 1 - 35mm² Připojovací průřez vstupu a výstupu se šrouby, u masivního vodiče: 1 / 35 mm² Připojovací průřez vstupu a výstupu se šrouby, u flexibilního vodiče: 1 / 25 mm² typ připojení: se šrouby Normy _empty_: EN 60898-1 Evropská direktiva WEEE: dotčeno Bezpečnost krytí IP: IP20 Podmínky použití Provozní teplota: -25…70 °C Stupeň znečištění podle IEC 60664 / IEC 60947-2: 2 Třída omezení energie I²t: 3 Výška n.m.: 2000 m Ochrana před vzdušnou vlhkostí: pro jakékoli klima Teplota skladu / transportu: -25…80 °C Identifikace Hledané slovo: Proudový jistič, automat, vestavný automat, vestavný přístroj, instalační automat, řadový vestavný přístroj, jistič, samočinná pojistka, jistič, přístroj pro instalaci do rozvaděče, zásuvná samočinná pojistka |
|
Popis
Jistič 3 pól. 20A, char.B, 6 kA
|
