Technické údaje
SPD podle EN 61643-11 / IEC 61643-11 typ 1 + typ 2 / třída I + třída II
Energetická koordinace s koncovými zařízeními (≤ 10 m) typ 1 + typ 2 + typ 3
Jmenovité napětí (AC) (UN ) 230 V (50 / 60 Hz)
Max. trvalé provozní napětí (AC) (UC ) 264 V (50 / 60 Hz)
Bleskový impulsní proud (10/350 μs) [L+N-PE] (Itotální ) 50 kA
Měrná energie [L+N-PE] (W/R) 625,00 kJ/ohmy
Bleskový impulsní proud (10/350 μs) [L, N-PE] (Išotek ) 25 kA
Měrná energie [L,N-PE] (W/R) 156,25 kJ/ohmy
Jmenovitý vybíjecí proud (8/20 μs) [L/N-PE]/[L+N-PE] (In ) 25 / 50 kA
Úroveň ochrany napětí [L-PE]/[N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Sledujte aktuální hasicí schopnost (AC) (IFI ) 50 kARms
Dodržujte aktuální omezení / selektivitu žádné vypínání pojistky 20 A gG do 50 kARms (prosp.)
Doba odezvy (tA ) ≤ 100 ns
Max. záložní pojistka (L) až IK = 50 kARms 315 A gG
Max. záložní pojistka (L-L') 125 A gG
Dočasné přepětí (TOV) [L-N] (UT) – Charakteristika 440 V / 120 min. – vydrží
Rozsah provozní teploty [paralelní] / [série] (TU ) -40 °C ... +80 °C / -40 °C ... +60 °C
Indikace provozního stavu / poruchy zelená / červená
Počet portů 1
Plocha průřezu (L, L', N, N', PE, 9) (min.) 10 mm2 pevné / pružné
Plocha průřezu (L, N, PE) (max.) 50 mm2 uvízlé / 35 mm2 ohebný
Plocha průřezu (L', N', 9) (max.) 35 mm2 uvízlé / 25 mm2 ohebný
Pro montáž na 35 mm DIN lišty dle EN 60715
Materiál skříně termoplast, červená, UL 94 V-0
Místo instalace vnitřní instalace
Stupeň ochrany IP 20

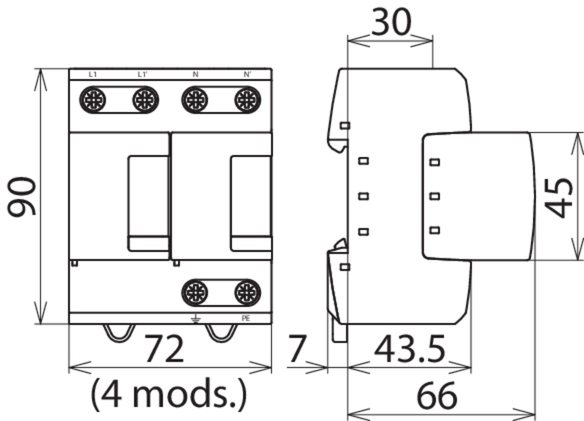

Kapacita 4 modul(y), DIN 43880
Schválení KEMA, VDE, UL
Rozšířené technické údaje: Pro použití v rozvodnách s potenciálním zkratovým proudem vyšším než 50 kARms (testováno německým VDE)
– Max. potenciální zkratový proud 100 kARms (220 kAvrchol)
– Omezení / zánik proudu po síti až 100 kARms (220 kAvrchol)
– Max. záložní pojistka (L) až IK = 100 kARms 315 A gG
Použití pro trakční napájecí systémy 16,7 Hz
– Jmenovité napětí (AC) (UN ) 230 V
– Jmenovitá frekvence (AC) (fN ) 16,7 Hz
– Max. záložní pojistka 125 A gG @ 16,7 Hz
