Technické údaje
SPD podle EN 61643-11 / IEC 61643-11 typ 3 / třída III
Jmenovité napětí (AC) (UN ) 230 / 400 V (50 / 60 Hz)
Max. trvalé provozní napětí (AC) (UC ) 255 / 440 V (50 / 60 Hz)
Jmenovitý zatěžovací proud (AC) (IL ) 25 A
Jmenovitý vybíjecí proud (8/20 μs) (In ) 3 kA
Celkový vybíjecí proud (8/20 μs) [L1+L2+L3+N-PE] (Itotální ) 8 kA
Kombinovaná vlna (UOC ) 6 kV
Kombinovaná vlna [L1+L2+L3+N-PE] (UOC totální ) 16 kV
Úroveň ochrany napětí [L-N] / [L/N-PE] (UP ) ≤ 1000 / ≤ 1500 V
Doba odezvy [L-N] (tA ) ≤ 25 ns
Doba odezvy [L/N-PE] (tA ) ≤ 100 ns
Max. nadproudová ochrana na straně sítě 25 A gG nebo B 25 A
Odolnost proti zkratu pro nadproudovou ochranu na straně sítě s 25 A gL/gG (ISCCR ) 6 kARms
Dočasné přepětí (TOV) [L-N] (UT) – Charakteristika 335 V / 5 s – vydrží
Dočasné přepětí (TOV) [L-N] (UT) – Charakteristika 440 V / 120 min. – bezpečná porucha
Dočasné přepětí (TOV) [L/N-PE] (UT) – Charakteristika 335 V / 120 min. – vydrží
Dočasné přepětí (TOV) [L/N-PE] (UT) – Charakteristika 440 V / 5 s – vydrží
Dočasné přepětí (TOV) [N-PE] (UT) – Charakteristika 1200 V / 200 ms – bezpečná porucha
Rozsah provozní teploty (TU ) -40 °C ... +80 °C
Indikace provozního stavu / poruchy zelená / červená
Počet portů 1
Plocha průřezu (min.) 0,5 mm2 pevné / pružné
Plocha průřezu (max.) 4 mm2 pevná / 2,5 mm2 ohebný
Pro montáž na 35 mm DIN lišty dle EN 60715
Materiál skříně termoplast, červená, UL 94 V-0
Místo instalace vnitřní instalace
Stupeň ochrany IP 20

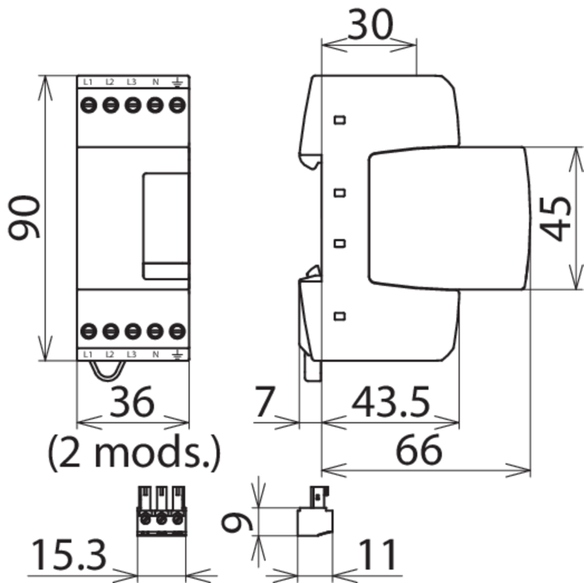

Kapacita 2 moduly, DIN 43880
Schválení KEMA, VDE
Typ dálkového signalizačního kontaktu Kontakt pro přechod na burzu
Spínací kapacita (AC) 250 V / 0,5 A
Spínací výkon (stejnosměrný proud) 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Plocha průřezu pro koncové dálkové signalizace max. 1,5 mm2 pevné / pružné
