Technické údaje
SPD podle EN 61643-11 / IEC 61643-11 typ 2 / třída II
Energetická koordinace s koncovými zařízeními (≤ 10 m) typ 2 + typ 3
Jmenovité napětí (AC) (UN ) 230 / 400 V (50 / 60 Hz)
Max. trvalé provozní napětí (AC) (UC ) 275 V (50 / 60 Hz)
Jmenovitý vybíjecí proud (8/20 μs) (In ) 20 kA
Max. vybíjecí proud (8/20 μs) (I.max ) 40 kA
Úroveň ochrany napětí [L-PE]/[N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Úroveň ochrany napětí [L-PE] / [N-PE] při 5 kA (UP ) ≤ 1 / ≤ 1 kV
Doba odezvy (tA ) ≤ 25 ns
Max. nadproudová ochrana na straně sítě 125 A gG
Odolnost proti zkratu pro max. nadproudovou ochranu na straně sítě (ISCCR ) 50 kARms
Dočasné přepětí (TOV) (UT) – Charakteristika 335 V / 5 s – vydrží
Dočasné přepětí (TOV) (UT) – Charakteristika 440 V / 120 min. – bezpečná porucha
Rozsah provozní teploty (TU ) -40 °C ... +80 °C
Indikace provozního stavu / poruchy zelená / červená
Počet portů 1
Plocha průřezu (min.) 1,5 mm2 pevné / pružné
Plocha průřezu (max.) 35 mm2 uvízlé / 25 mm2 ohebný
Pro montáž na 35 mm DIN lišty dle EN 60715
Materiál skříně termoplast, červená, UL 94 V-0
Místo instalace vnitřní instalace
Stupeň ochrany IP 20

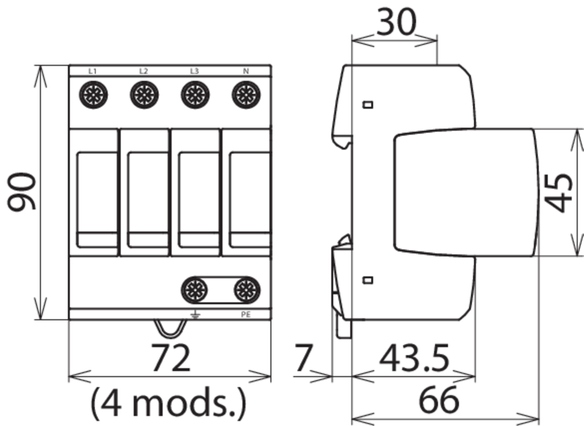

Kapacita 4 modul(y), DIN 43880
Schválení KEMA, VDE, UL
Použití svodiče při 16,7 Hz – trakční napájecí systémy
– Zkušební napětí AC (UC ) 275 V
– Jmenovité střídavé napětí (UN ) 230 / 400 V
– Jmenovitá frekvence AC (fN ) 16,7 Hz
