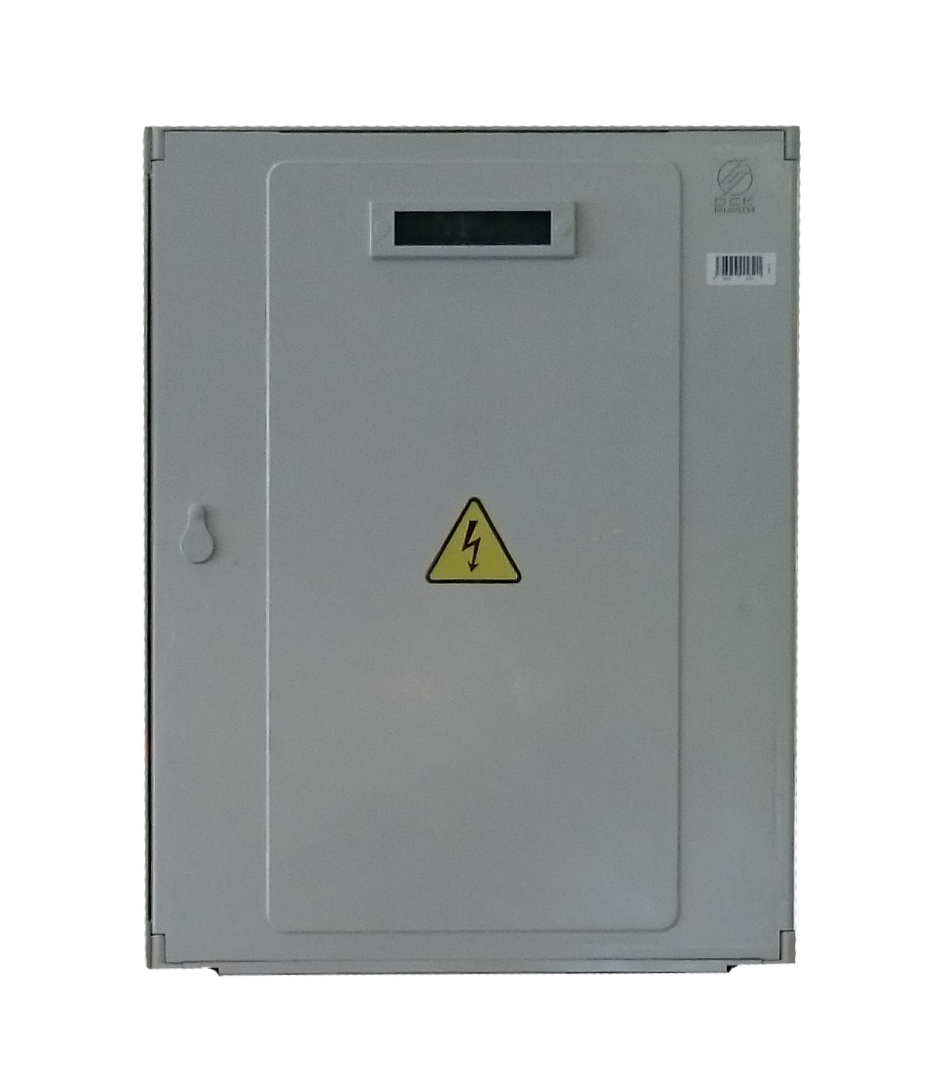

505300162 skříň SS300/NVE1P-C ČEZ - DCK

505300162 skříň SS300/NVE1P-C ČEZ - DCK

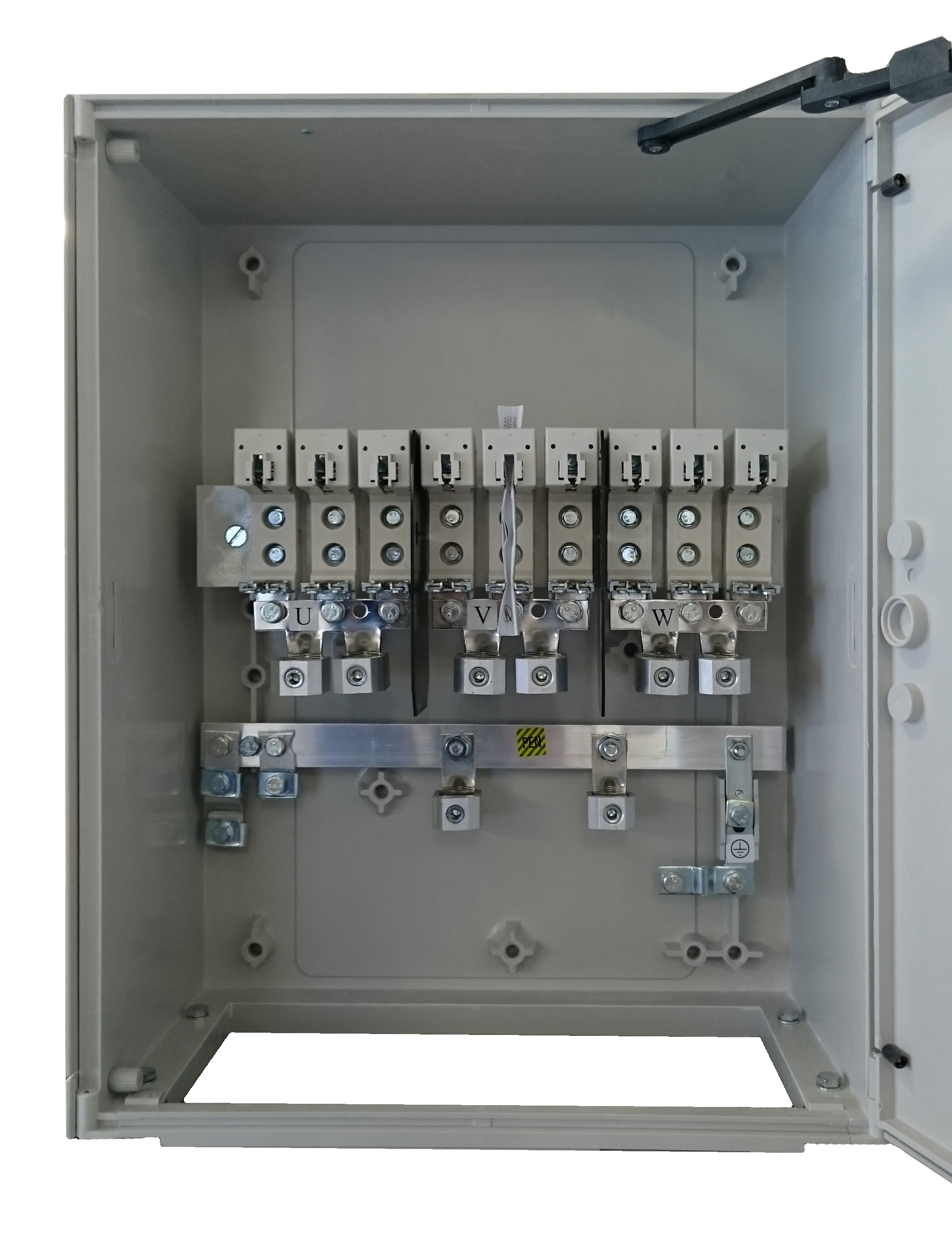

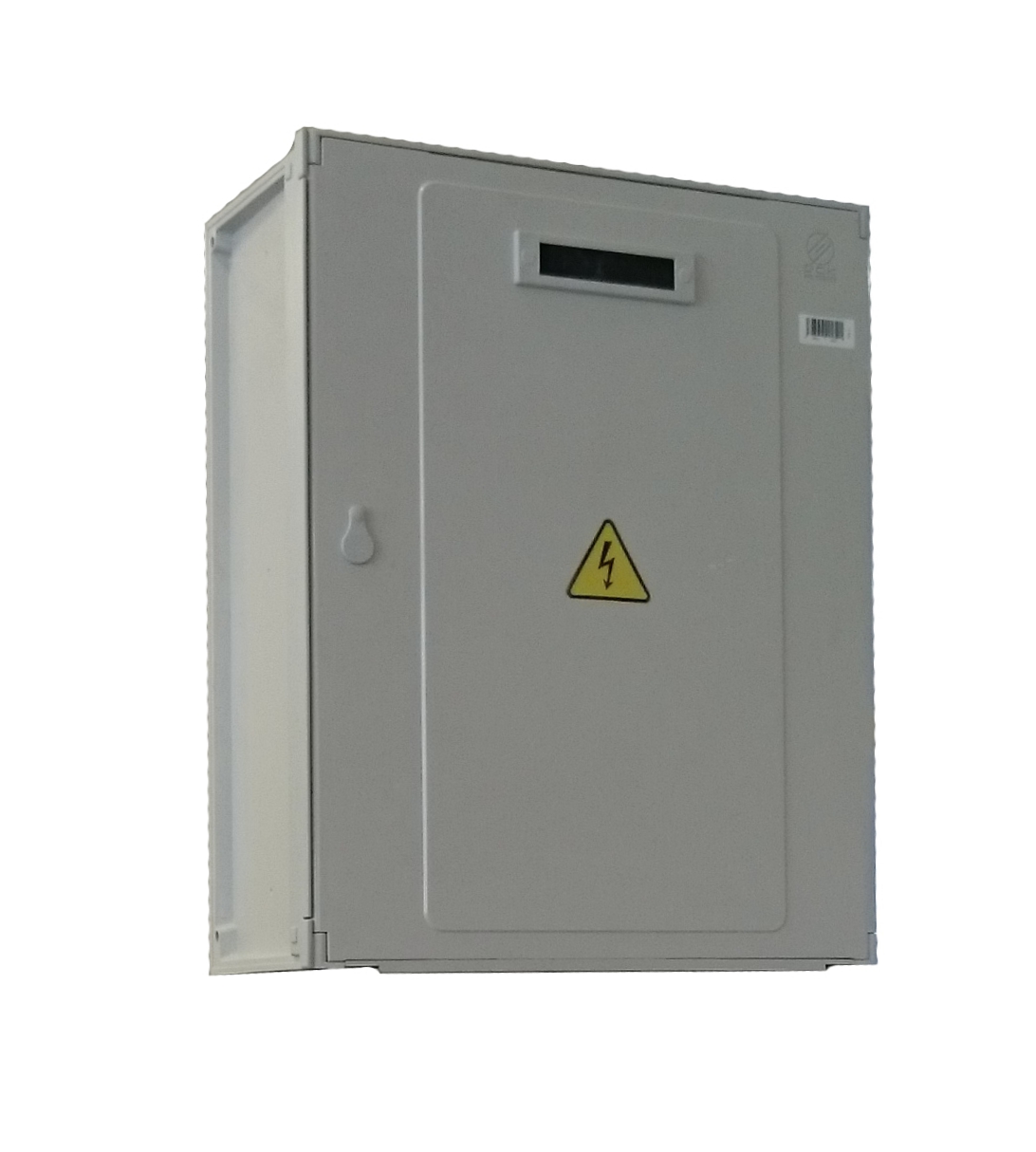

SS300_NVE1P-C_3D.jpg SS300_NVE1P-C_in.jpg
Kód produktu: E17110000799
Výrobce: DCK Holoubkov Bohemia a.s.
Skladem
Elektro Nové Město Skladem
Elektro Nový Jičín Skladem
Elektro Plzeň Skladem
Elektro Satalice Skladem
Elektro Brno Na objednávku
Elektro Hradec Králové Na objednávku
Elektro Ostrava Na objednávku
6 455,83 CZK s DPH / KS
5 335,40 CZK bez DPH
MJ: KS
Hmotnost
11 kg
Kód SAP
1003069530
Poznámka k balení

Popis:

Připojkové rozváděče a pilíře se používaji pro koncové nebo průběžné (smyčkové) připojení kabelové elektrorozvodné sítě a jištění přívodního vedení k odběrnému místu. Rozváděče jsou určené pro používání minimálně osobami znalými. Rozváděče jsou určené pro instalaci a používání ve venkovním i vnitřním prostředí jsou stabilního provedení s pevnými částmi konstrukce.

Technické údaje:
Materiálové provedení N - termoset
Konstrukční provedení V - do výklenku
Způsob připojení vodičů - přívod E - pomocný smyčkovací praporec tvaru V
Uzavírání dveří 1 - energetický závěr
Způsob připojení vodičů - vývod P - přímé připojení
Specifikace výrobce C - monolitické provedení
Jmenovité napětí Un 690 V
Jmenovité pracovní napětí Ue do 690 V, AC
Jmenovité izolační napětí Ui 690 V, AC
Jmenovité impulzní výdržné napětí Uimp 8 kV (1,2/50)
Jmenovitý proud rozváděče InA 400 A
Jmenovitý proud obvodu (jištěného vývodu) Inc 160 A
Jmenovitý proud obvodu (nejištěného vývodu) Inc 400 A
Jmenovitý podmíněný zkratový proud Icc 40 kA
Jmenovitý krátkodobý výdržný proud Icw 36 kA / 10 ms
Jmenovitý kmitočet fn 50 Hz
Uzemňovací soustava TN-C
Přístrojová výzbroj 3 sada pojistkových spodků vel. 00
Stupeň ochrany krytem IP44/IP00
Stupeň mechanické ochrany IK10
Základní ochrana (ochrana před dotykem živých částí) uzavíratelný kryt
Ochrana při poruše (ochrana před dotykem neživých částí) automatické odpojení od zdroje
Zařízení jistící před zkratem (SCPD) pojistkové vložky nožové vel.00 (rozsah vypínání a kategorie užití - char. B)
Zařízení jistící před zkratem nejištěného vývodu (SCPD) koordinovaný jistící prvek v předřazeném rozváděči (rozsah vypínání a kategorie užití - char. B)
Stupeň hořlavosti HB40, V0
Kategorie přepětí IV
Stupeň znečištění 3
Prostředí EMC B
Způsob připojení vodičů - uzemnění třmenová svorka PE/M8
Max. průřez přívodních vodičů 240 mm2
Max. průřez vývodních vodičů 50 mm2
Rozměry (š x v x h) 470 x 600 x 220 mm
Hmotnost 12 kg
normy ČSN EN 61439-1, ČSN EN 61439-5

Schéma zapojení a fotografie naleznete na webu výrobce:

http://www.dck.cz/new/produkt/sp100nsp1p-cez/
