504100102 skříň SP100/NVP1P ČEZ - DCK

504100102 skříň SP100/NVP1P ČEZ - DCK
Kód produktu: E17110000793
Výrobce: DCK Holoubkov Bohemia a.s.
Skladem
Elektro Hradec Králové Skladem
Elektro Nové Město Skladem
Elektro Plzeň Skladem
Elektro Satalice Skladem
Elektro Brno Na objednávku
Elektro Nový Jičín Na objednávku
Elektro Ostrava Na objednávku
1 869,09 CZK s DPH / KS
1 544,70 CZK bez DPH
MJ: KS
Hmotnost
3,5 kg
Kód SAP
1003105960
Poznámka k balení

Popis:

Rozváděče připojkové se používají pro koncové připojení rodinného domu nebo jiného objektu na kabelovou nebo venkovní elektrorozvodnou síť a současně k jištění přívodního vedení k odběrnému místu. Rozváděče jsou určené pro používání minimálně osobami znalými. Rozváděče jsou určené pro instalaci a používání ve venkovním i vnitřním prostředí, jsou stabilní- ho provedení s pevnými částmi konstrukce.

Technické údaje:
Materiálové provedení N - termoset
Konstrukční provedení V - do výklenku
Způsob připojení vodičů - přívod P - přímé připojení
Uzavírání dveří 1 - energetický závěr
Způsob připojení vodičů - vývod P - přímé připojení
Specifikace výrobce - standardní provedení
Jmenovité napětí Un 690 V
Jmenovité pracovní napětí Ue do 690 V, AC
Jmenovité izolační napětí Ui 690 V, AC
Jmenovité impulzní výdržné napětí Uimp 8 kV (1,2/50)
Jmenovitý proud rozváděče InA 100 A
Jmenovitý proud obvodu (jištěného vývodu) Inc 100 A
Jmenovitý podmíněný zkratový proud Icc 40 kA
Jmenovitý kmitočet fn 50 Hz
Uzemňovací soustava TN-C
Přístrojová výzbroj 1 sada pojistkových spodků vel. 00
Stupeň ochrany krytem IP44/IP00
Stupeň mechanické ochrany IK10
Základní ochrana (ochrana před dotykem živých částí) uzavíratelný kryt
Ochrana při poruše (ochrana před dotykem neživých částí) automatické odpojení od zdroje
Zařízení jistící před zkratem (SCPD) pojistkové vložky nožové vel.00 (rozsah vypínání a kategorie užití - char. B)
Stupeň hořlavosti HB40, V0
Kategorie přepětí IV
Stupeň znečištění 3
Prostředí EMC B
Způsob připojení vodičů - uzemnění třmenová svorka PE/M8
Max. průřez přívodních vodičů 50 mm2
Max. průřez vývodních vodičů 35 mm2
Rozměry (š x v x h) 325 x 290 x 120 mm
Hmotnost 3,5 kg
normy ČSN EN 61439-1, ČSN EN 61439-5

Schéma zapojení a foto naleznete v katalogu výrobce:

http://www.dck.cz/new/produkt/sp100nvp1p-cez/
Popis

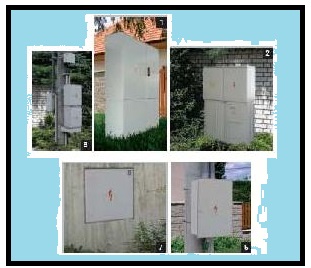

ILUSTRAČNÍ FOTO
