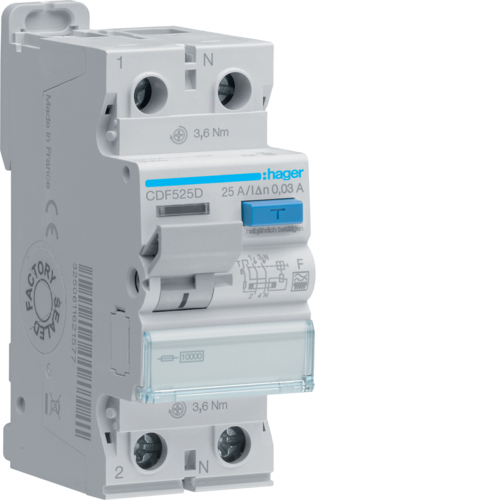

CDF525D Proudový chránič 2 pól. 25A / 0,03 A, typ F, 10 kA

Kód produktu: E20320003900
Výrobce: Externí odkazHager Electro s.r.o.
Na objednávku
3 245,72 CZK s DPH / ks
2 682,42 CZK bez DPH
Recyklační poplatek 0,22 CZK bez DPH
MJ: ks
Hmotnost
0,216 kg
Poznámka k balení
Technické charakteristiky

Provedení
Poloha neutrálního vodiče: vpravo
počet pólů: 2 P
typ pólu: 1P+N
typ upevnění: na DIN lištu (horní lištu)

Hlavní elektrické prvky
provozní napětí AC: 230 V
Druh napájecího napětí: AC
frekvence: 50 Hz

Napětí
jmenovité izolační napětí: 500 V
maximální provozní napětí: 253 V
jmenovité impulzní výdržné napětí: 4000 V

Elektrický proud
jmenovitý reziduální proud: 30 mA
nominální jmenovitý proud: 25 A
Odolnost vůči rázovému proudu (pulzní chybné proudy 8/20µs): 5 kA
Zavírací a rozpínací schopnost: 1250 A
Návrhový zkratový proud Inc podle EN 61008-1: 10 kA

Elektrický proud / teplota
_empty_: 25 A
Jmenovitý proud při 20 °C: 25 A
Jmenovitý proud při 30 °C: 25 A
Jmenovitý proud při 35 °C: 25 A
Jmenovitý proud při 40 °C: 25 A
Jmenovitý proud při 45 °C: 25 A
Jmenovitý proud při 50 °C: 25 A
Jmenovitý proud při 55 °C: 25 A
Jmenovitý proud při 60 °C: 25 A
Jmenovitý proud při 65 °C: 25 A
Jmenovitý proud při 70 °C: 25 A

Výkon
celkový ztrátový výkon při jmenovitém proudu: 1,77 W

Vybavení
Typ s krátkodobým zpožděním: ano

Výdrž
elektrické životnost v počtu cyklů: 10000
mechanická životnost v cyklech: 20000

Rozměry
hloubka: 70 mm
výška: 85 mm
šířka: 36 mm
Konstrukční rozměry (DIN 43880): 1

Instalace, montáž
_empty_: BIconnect
_empty_: ano

Připojení
maximální kapacita připojovací svorky pro pevný vodič: 1 / 25 mm²
připojovací pruřez přívodu: 1 / 25 mm²

Zařízení
QuickConnect: ne
Možná doplňková zařízení: ano

Normy
_empty_: EN 61008-1
Evropská direktiva WEEE: dotčeno

Bezpečnost
krytí IP: IP20
typ diferenciální ochrany: F
Podmínky použití
Provozní teplota: -25…70 °C
Stupeň znečištění podle IEC 60664 / IEC 60947-2: 2
Výška n.m.: 2000 m
Teplota skladu / transportu: -55…70 °C
