BPTM- 30/12-A/U-4(S30) Trubice teplem smrštitelná

BPTM- 30/12-A/U-4(S30) Trubice teplem smrštitelná
-15%
Kód produktu: E02240000055
Výrobce: TE Connectivity Solutions GmbH
Na objednávku
Informace k dostupnosti

TD 56 dní

693,23 CZK s DPH
589,25 CZK s DPH / M
486,98 CZK bez DPH
MJ: M
Hmotnost
0,148 kg
Poznámka k balení
balení á 30m
Popis produktu

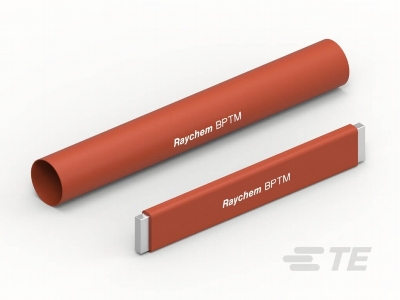

Raychem teplem smrštitelná trubice o střední tloušťce stěny pro izolaci přípojnic
do napětí 25 kV; rozsah použití Ø 6,5 - 220 mm

Popis výrobku

BPTM je teplem smrštitelná trubice o střední tloušťce stěny určená pro zvyšování izolace a ochranu proti přeskokům nebo poruchovým indukovaným výbojům.

Neocenitelné služby prokazuje ve stísněných prostorech, kde může být použita na měděných nebo hliníkových přípojnicích kruhového i pravoúhlého průřezu.

Trubice se použitím tepla bez problémů smršťuje na profil přípojnice, čímž je zajištěno dosažení minimální požadované tloušťky stěny.

Trubice BPTM lze v sériové výrobě snadno smršťovat ohřátím v peci nebo přímo na provozovaném zařízení pomocí plynového hořáku. Trubice BPTM je vyráběna z bezhalogenního polymeru, který má vynikající vlastnosti při použití ve vysokonapěťových zařízeních a snižuje korozivní účinky a uvolňování škodlivin v případě požáru.

Snižování vzdáleností

Tabulky uvádí možné snížení vzdáleností (vnitřních), kterého lze dosáhnout použitím BPTM. Údaje v tabulkách jsou odvozeny z izolační hladiny zařízení, ze zkoušek střídavého a stejnosměrného výdržného napětí a ze zkoušky samozhášivosti po přeskoku. Tyto vzdálenosti by měly být ověřeny zkouškami před použitím v konkrétním zařízení. Elektrody s ostrými hranami či s neobvyklým geometrickým tvarem mohou vyžadovat větší vzdálenosti.

Raychem teplem smrštitelná trubice pro izolaci vn přípojnic

Přípojnice kruhového průřezu Přípojnice pravoúhlého průřezu
IEC 71-2 IEC 71-2
Nejvyšší napětí zařízení (kV) Fáze– fáze(mm) Fáze– zem (mm) Vzduchová vzdálenost (mm) Nejvyšší napětí zařízení (kV) Fáze– fáze(mm) Fáze– zem (mm) Vzduchová vzdálenost (mm)
12 55 65 120 12 65 75 120
17,5 70 85 160 17,5 85 105 160
24 95 125 220 24 115 150 220
36 150 205 320 36 200 285 320

Výběr výrobku

BPTM trubice se standardně používají na přípojnicích následujících rozměrů

Velikost Přípojnice pravoúhlého průřezu Přípojnice kruhového průřezu
výrobku
L + T (mm) D (mm)
min. max. min. max.
BPTM 15/6 12 18 6,5 12
BPTM 30/12 22 35 13,5 25
BPTM 50/20 36 65 22 43
BPTM 75/30 55 95 33 63
BPTM 100/40 70 130 44 86
BPTM 120/50 90 165 55 105
BPTM 175/70 125 235 80 150
BPTM 205/110 200 276 127 190
BPTM 235/130 235 315 150

220

Informace pro objednání

Objednací Vnitřní Tloušťka Jedn.
číslo průměr stěny balení
(mm) (mm) cívka
H h W w (m)
min. max. jm. min.
BPTM-15/6-A/U-4 15 6 1,1 1,9 30
BPTM-30/12-A/U-4 30 12 1,1 2,2 30
BPTM-50/20-A/U-4 50 20 1,1 2,35 30
BPTM-75/30-A/U-4 75 30 1,1 2,35 20
BPTM-100/40-A/U-4 100 40 1,1 2,35 25
BPTM-120/50-A/U-4 120 50 1,3 2,8 25
BPTM-175/70-A/U-4 175 70 1,3 2,8 15
BPTM-205/110-A/U-4 205 110 1,3 2,8 10
BPTM-235/130-A/U-C 235 130 1,5 3,1 40

Poznámka:W, H = před smrštěním w, h = po volném smrštění.

Max. změna v podélném směru po volném smrštění: +5% -10%.

Maximální excentricita: 40% (před smrštěním), ≤75/30 10% ≥100/40 15% (po volném smrštění). Pokud jsou dvě velikosti trubice BPTM vhodné pro určitou aplikaci, volte vždy větší z nich.

Montážní návod EPP 0618 5/96 a bezpečnostní materiálový list jsou k dispozici na vyžádání.

PRODEJ POUZE PO BALENÍ 30m.
