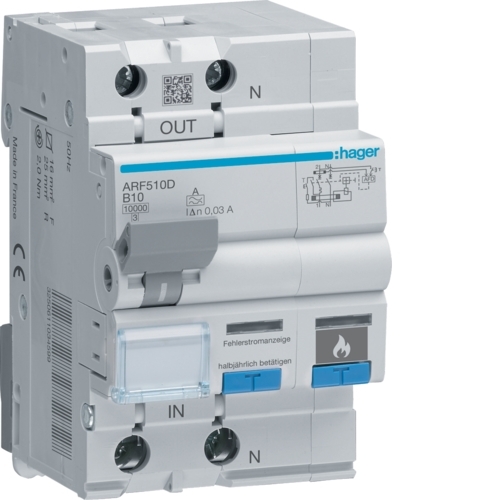

Technické charakteristiky
Provedení
Poloha neutrálního vodiče: vpravo
Počet zajištěných pólů: 1
počet pólů: 2 P
typ pólu: 1P+N
typ upevnění: na DIN lištu (horní lištu)
vypínací charakteristika: B
Hlavní elektrické prvky
zkratová vypínací schopnost: 10 kA
provozní napětí AC: 230 V
Druh napájecího napětí: AC
Napětí
jmenovité izolační napětí: 500 V
maximální provozní napětí: 253 V
jmenovité impulzní výdržné napětí: 4000 V
Elektrický proud
jmenovitý reziduální proud: 30 mA
nominální jmenovitý proud: 10 A
Odolnost vůči rázovému proudu (pulzní chybné proudy 8/20µs): 250 A
Zavírací a rozpínací schopnost: 10 kA
Nastavení tepelného spouštěče: 1,13 / 1,45 In
magnetické nastavení proud: 3 / 5 In
Vypínací schopnost Icn při 230V AC podle IEC 61009-1: 10 kA
Elektrický proud / teplota
_empty_: 12,32 A
Jmenovitý proud při 20 °C: 10,56 A
Jmenovitý proud při 30 °C: 10 A
Jmenovitý proud při 35 °C: 9,71 A
Jmenovitý proud při 40 °C: 9,41 A
Jmenovitý proud při 45 °C: 9,1 A
Jmenovitý proud při 50 °C: 8,78 A
Jmenovitý proud při 55 °C: 8,44 A
Jmenovitý proud při 60 °C: 8,09 A
Jmenovitý proud při 65 °C: 7,73 A
Jmenovitý proud při 70 °C: 7,35 A
Výkon
celkový ztrátový výkon při jmenovitém proudu: 3,18 W
tepelné ztráty na pól: 2,46 W
Výdrž
elektrické životnost v počtu cyklů: 2000
mechanická životnost v cyklech: 4000
Rozměry
hloubka: 70 mm
výška: 83 mm
šířka: 53,2 mm
Instalace, montáž
utahovací moment: 2,1Nm
_empty_: šroubovací přípojka
_empty_: ano
Vhodné pod omítku: ano
Připojení
maximální kapacita připojovací svorky pro pevný vodič: 1 / 25 mm²
připojovací pruřez přívodu: 1 / 25 mm²
Poloha svorek: v řadě
Zařízení
QuickConnect: ne
Možná doplňková zařízení: ano
Normy
_empty_: EN 62606, EN 61009-1
Evropská direktiva WEEE: dotčeno
Bezpečnost
krytí IP: IP2X
typ diferenciální ochrany: A
Podmínky použití
Provozní teplota: -25…40 °C
Stupeň znečištění podle IEC 60664 / IEC 60947-2: 2
Třída omezení energie I²t: 3
Výška n.m.: 2000 m
Teplota skladu / transportu: -25…70 °C
Teplota
Cejchovací teplota: 30 °C
