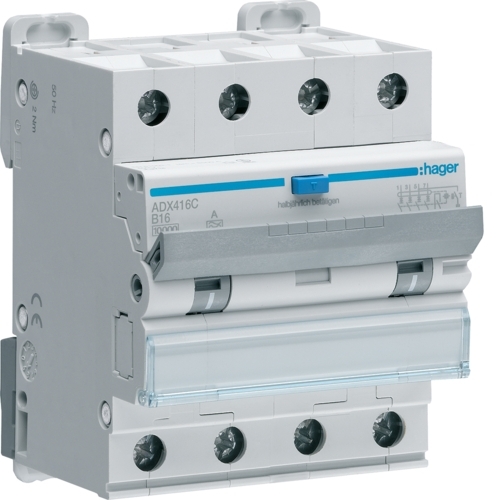

ADX416C Proud.chr. s nadpr.ochr. char. B, 4-pól, 16A / 0,03 A, typ A, 10 kA

0,42 kg

Technické charakteristiky

Provedení
Poloha neutrálního vodiče: bez neutrálu
Počet zajištěných pólů: 4
typ pólu: 4 P
typ upevnění: DIN lišta
vypínací charakteristika: B
Hlavní elektrické prvky
zkratová vypínací schopnost: 10 kA
provozní napětí AC: 230 / 400 V
Druh napájecího napětí: AC
frekvence: 50 Hz

Napětí
jmenovité izolační napětí: 500 V
jmenovité impulzní výdržné napětí: 4 kV

Elektrický proud
jmenovitý reziduální proud: 30 mA
nominální jmenovitý proud: 16 A
Odolnost vůči rázovému proudu (pulzní chybné proudy 8/20µs): 3 kA
Provozní rozpínací schopnost podle EN 60898: 10 kA
Zavírací a rozpínací schopnost: 10 kA
Nastavení tepelného spouštěče: 1,13 / 1,45 In
magnetické nastavení proud: 3 / 5 In
Rozpínací schopnost 400V 50Hz: 10 kA

Elektrický proud / teplota
_empty_: 18,9 A
Jmenovitý proud při 20 °C: 16,7 A
Jmenovitý proud při 30 °C: 16 A
Jmenovitý proud při 35 °C: 15,6 A
Jmenovitý proud při 40 °C: 15,2 A
Jmenovitý proud při 45 °C: 14,9 A
Jmenovitý proud při 50 °C: 14,4 A
Jmenovitý proud při 55 °C: 14 A
Jmenovitý proud při 60 °C: 13,6 A

Faktor korekce jmenovitých proudů
Korekční faktor při 2 vedle sebe namontovaných elektrických jističích: 0,8
Korekční faktor při 3 vedle sebe namontovaných elektrických jističích: 0,8
Korekční faktor při 4 a 5 vedle sebe namontovaných elektrických jističích: 0,7
Korekční faktor při 6 a více vedle sebe namontovaných elektrických jističích: 0,6

Výkon
celkový ztrátový výkon při jmenovitém proudu: 10,9 W
tepelné ztráty na pól: 2,8 W

Výdrž
elektrické životnost v počtu cyklů: 2000
mechanická životnost v cyklech: 4000

Rozměry
hloubka: 70 mm
výška: 84 mm
šířka: 71 mm

Instalace, montáž
utahovací moment: 2Nm
_empty_: BIconnect
_empty_: ano
Vhodné pod omítku: ano

Připojení
maximální kapacita připojovací svorky pro pevný vodič: 1 / 25 mm²
připojovací pruřez přívodu: 1 / 25 mm²
Poloha svorek: v řadě
Připojovací průřez vstupu a výstupu se šrouby, u masivního vodiče: 1 / 25 mm²
Připojovací průřez vstupu a výstupu se šrouby, u flexibilního vodiče: 1 / 16 mm²

Zařízení
Možná doplňková zařízení: ano

Normy
_empty_: EN 61009-1
Evropská direktiva WEEE: dotčeno

Bezpečnost
krytí IP: IP20
typ diferenciální ochrany: A

Podmínky použití
Provozní teplota: -25…40 °C
Stupeň znečištění podle IEC 60664 / IEC 60947-2: 2
Třída omezení energie I²t: 3
Výška n.m.: 2000 m
Teplota skladu / transportu: -55…70 °C

Teplota
Cejchovací teplota: 30 °C
