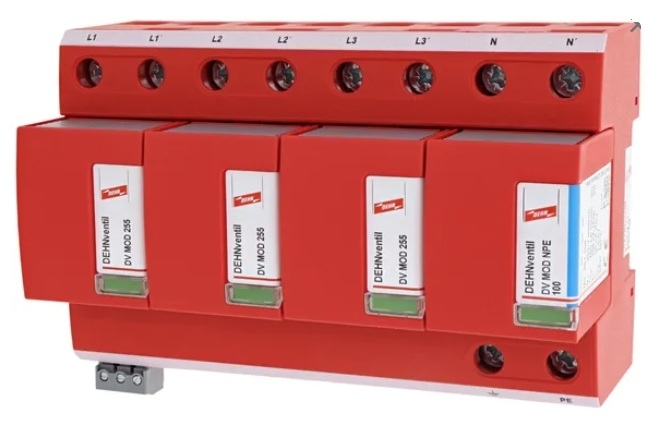

Technické informace
SPD podle ČSN EN 61643-11 / ... IEC 61643-11 typ 1 + typ 2/Třída I + Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m) typ 1 + typ 2 + typ 3
Jmenovité napětí AC (UN ) 230/400 V (50/60 Hz)
Nejvyšší provozní napětí AC [L-N] (UC ) 264 V (50/60 Hz)
Nejvyšší provozní napětí AC [N-PE] (UC (N-PE) ) 255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 100 kA
Specifická energie [L1+L2+L3+N-PE] (W/R) 2,50 MJ/ohm
Bleskový proud (10/350 µs) [L-N]/[N-PE] (Iimp ) 25/100 kA
Specifická energie [L-N]/[N-PE] (W/R) 156,25 kJ/ohm / 2,50 MJ/ohm
Jmenovitý impulzní proud (8/20 µs) [L-N]/[N-PE] (In ) 25/100 kA
Ochranná úroveň [L-N]/[N-PE] (UP ) ≤ 1,5/≤ 1,5 kV
Schopnost omezit následný proud [L-N]/[N-PE] (Ifi ) 50 kAeff/100 Aeff
Omezení následného proudu/selektivita nevybaví pojistky 20 A gG do 50 kAeff (prosp.)
Doba odezvy (tA ) ≤ 100 ns
Max. předjištění (L) do IK = 50 kAeff 315 A gG
Max. předjištění (L-L') 125 A gG
Napětí TOV [L-N] (UT) – charakteristika 440 V/120 min - Pevnost
Napětí TOV [N-PE] (UT) – charakteristika 1200 V/200 ms - Pevnost
Rozsah provozních teplot [paralelní]/[průchozí] (TU ) -40 °C ... +80 °C/-40 °C ... +60 °C
Ukazatel provoz/porucha zelená/červená
Počet vstupů 1
Průřez připojovacích vodičů (L1, L1', L2, L2', L3, L3', N, N', PE, 9) (min.) 10 mm2 jedno/vícežilový
Průřez připojovacích vodičů (L1, L2, L3, N, PE) (max.) 50 mm2 hrubě slaněný/35 mm2 jemně slaněný
Průřez připojovacích vodičů (L1', L2', L3', N', 9) (max.) 35 mm2 hrubě slaněný/25 mm2 jemně slaněný
Montáž instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje termoplast, barva červená, UL 94 V-0
Místo nasazení/stupeň krytí vnitřní prostory/IP 20
Montážní rozměr 8 TE, DIN 43880
Certifikace KEMA, VDE, UL
Kontakt dálkové signalizace/typ kontaktu přepínač
Spínací výkon AC 250 V/0,5 A
Spínací výkon DC 250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace max. 1,5 mm2 jedno/vícežilový
Rozšířené technické údaje: Použití v rozvaděčích s prospektivními zkratovými proudy většími než 50 kAeff
– Max. prospektivní zkratový proud 100 kAeff (220 kApeak)
– Omezení / zhášení následných proudů v síti do 100 kAeff (220 kApeak)
– Max. předjištění (L) do IK = 100 kAeff 315 A gG
Doplňující údaje: ---------------------------------
– Ochranná úroveň [L-PE] (UP ) 2,2 kV
Použití svodiče pro 16,7 Hz - drážní napájecí systém
– Jmenovité napětí AC (UN ) 230/400 V
– Jmenovitá frekvence AC (fN ) 16,7 Hz
– Max. předjištění svodiče 125 A gG @ 16,7 Hz
