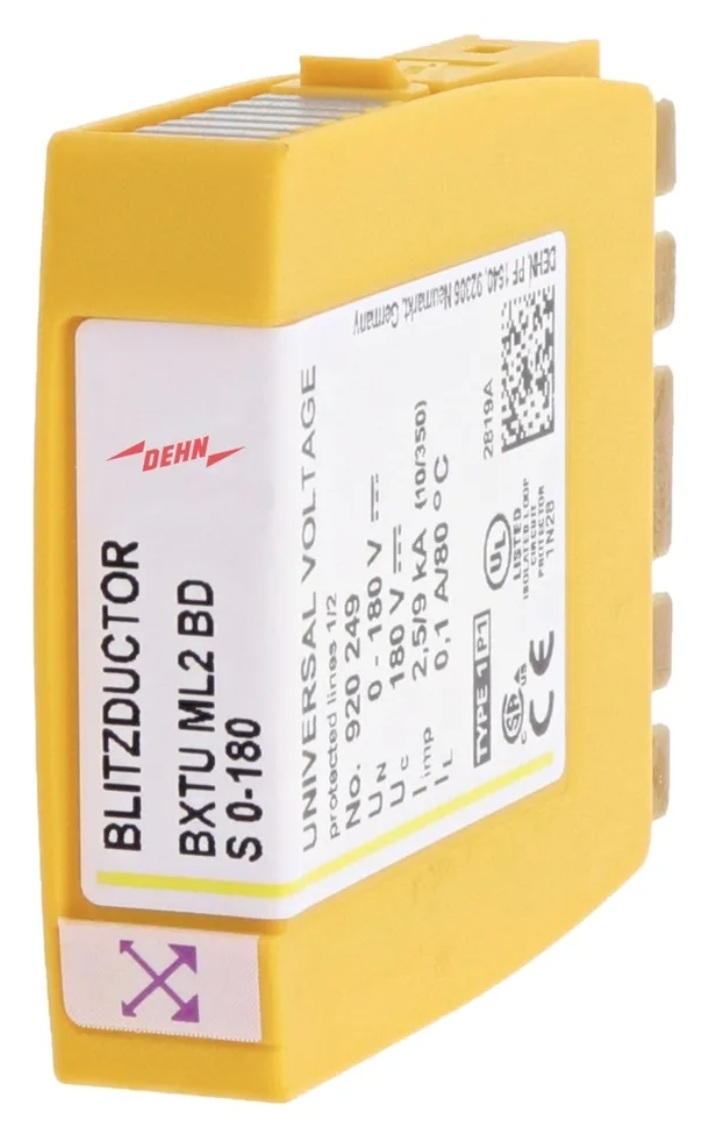

Technické informace
Třída svodiče M
Kontrola svodiče LifeCheck
Provozní napětí (UN ) 0 - 180 V
Frekvence provozního napětí (fUN ) 0 - 400 Hz
Nejvyšší provozní napětí DC (UC ) 180 V
Nejvyšší provozní napětí AC (UC ) 127 V
Přípustné napětí superponovaného signálu (USignal ) ≤ +/- 5 V
Mezní frekvence žíla-žíla (USignal, symetrická 100 ohmů) (fG ) 50 MHz
Jmenovitý proud při 80 °C (odpovídá max. zkratovému proudu) (IL ) 100 mA
D1 bleskový proud (10/350 µs) celkový (Iimp ) 9 kA
D1 bleskový proud (10/350 µs)/žíla (Iimp ) 2,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (In ) 20 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (In ) 10 kA
Ochranná úroveň žíla-žíla při In C2 (UP ) viz graf, křivka C2
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (UP ) viz graf, křivka C3
Ochranná úroveň žíla-žíla při Iimp D1 (UP ) ≤ UN + 53 V
Ochranná úroveň žíla-zem při C2 / C3 / D1 (UP ) ≤ 550 V
Sériová impedance/žíla ≤ 10 ohmů; typicky 7,5 ohm
Kapacita žíla-žíla (C) ≤ 80 pF
Kapacita žíla-zem (C) ≤ 25 pF
Rozsah provozních teplot (TU ) -40 °C ... +80 °C
Krytí (zasunutý modul) IP 20
Zasunutí do základního dílu BXT BAS/BSP BAS 4
Uzemnění přes základní díl BXT BAS/BSP BAS 4
Materiál těla přístroje polyamid PA 6.6
Barva žlutá
Zkušební normy IEC 61643-21/ČSN EN 61643-21
Certifikace CSA, UL 497B, SIL
Klasifikace SIL do SIL3 *)
