HIG72VDC
Hlídač izolačního stavu řady HIG24VDC(-L), HIG48VDC(-L), HIG72VDC(-L), HIG110VDC(-L) je určen k monitorování izolačního stavu stejnosměrných IT soustav se jmenovitým napětím 24 V DC, nebo 48 V DC, nebo 72 V DC, nebo 110 V DC.
Přístroj trvale sleduje izolační stav obou větví izolované IT soustavy proti vztažnému bodu. U stacionárních zařízení to bývá obvykle vodič PE, u mobilních zařízení pak kostra vozidla.
Při chybě izolačního stavu v kladné větvi R+ nebo záporné větvi R- je tento stav signalizován nastavením relé KA1/KA2. Poruchový stav je zároveň indikován LED diodami na čelním panelu.

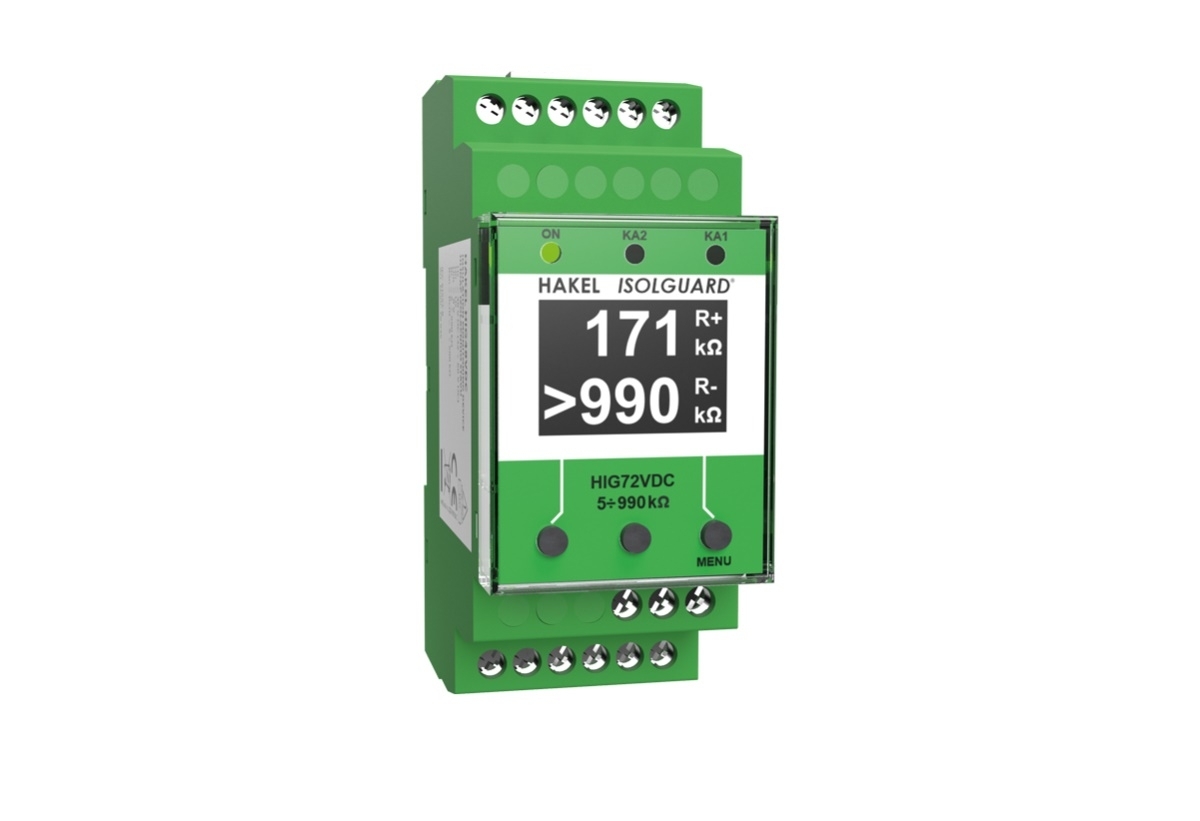

Hlídače jsou vybaveny displejem pro zobrazování aktuálně měřených hodnot. Displej spolu s tlačítky slouží také k nastavování přístroje.
HIG24VDC(-L)/T, HIG48VDC(-L)/T, HIG72VDC(-L), HIG110VDC(-L)/T je určen k drážnímu použití (EN 50155) k monitorování izolačního stavu stejnosměrných IT soustav.
Technické parametry
Typ kontrolované IT sítě dle IEC 61557-8 DC
Měřicí rozsah izolačního odporu RF 5 ÷ 990 kΩ
Nastavitelný rozsah kritického izolačního odporu Ran 5 ÷ 500 kΩ
Počet chybových hladin izolačního odporu (Ran) 1
Jmenovité napětí kontrolované IT sítě (DC) Un 72 V
Jmenovité napájecí napětí DC Us 55 ÷ 90 V
Napájení hlídače Z měřené IT sítě
Spotřeba P 2 VA
Vnitřní impedance měřicího vstupu Zi > 120 kΩ
Vnitřní stejnosměrný odpor Ri > 120 kΩ
Přesnost měření ± 10 %
Vybaveno displejem Ano (technologie OLED)
Podporovaný modul dálkové signalizace (MDS) MDS-D, MDS-DELTA
Komunikační rozhraní pro uživatele Sběrnice RS485
Komunikační protokol ISOLGUARD
Externí ovládací vstupy Spuštění testu, Provedení deblokace
Materiál pouzdra Polyamid PA6, UL94 V-0
Elektrická pevnost proti vnitřním obvodům 3 750 V
Stupeň ochrany krytu předního panelu IP40
Stupeň ochrany krytu s výjimkou předního panelu IP20
Pracovní teplota ϑ - 25 ÷ 70 °C
Skladovací teplota - 40 ÷ 70 °C
Třída ochrany dle ČSN EN 61140 II
Doporučený průřez připojovacích vodičů S 1 mm2
Způsob montáže Na lištu DIN 35 mm

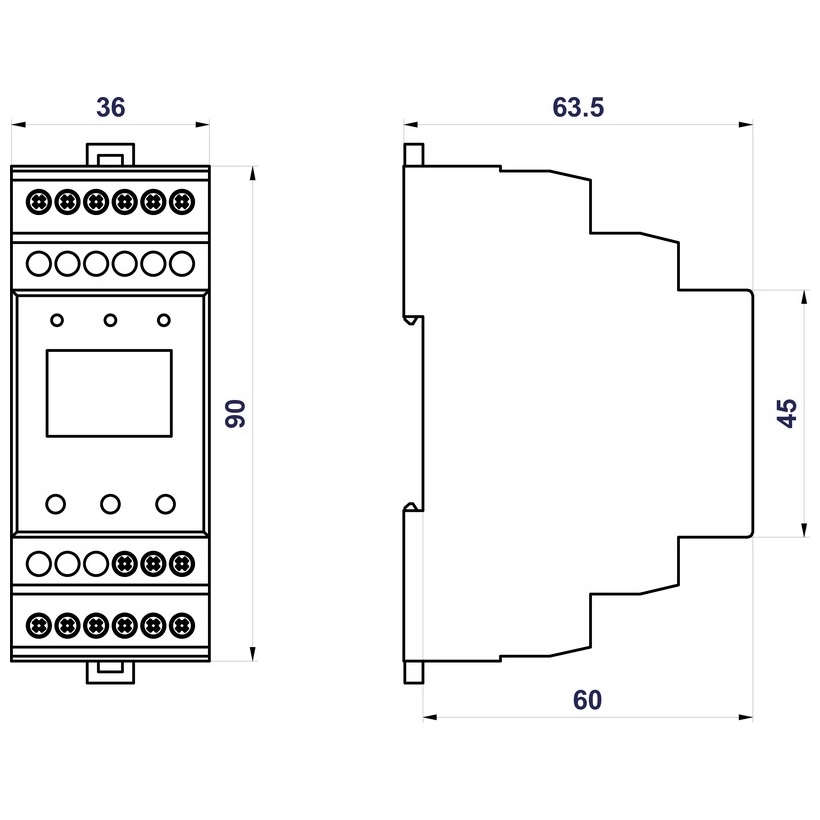

Modulární šířka 2
Doporučené jištění 6 A/gG
Určeno pro trakci Ne
Pracovní poloha Libovolná
Druh provozu Trvalý
