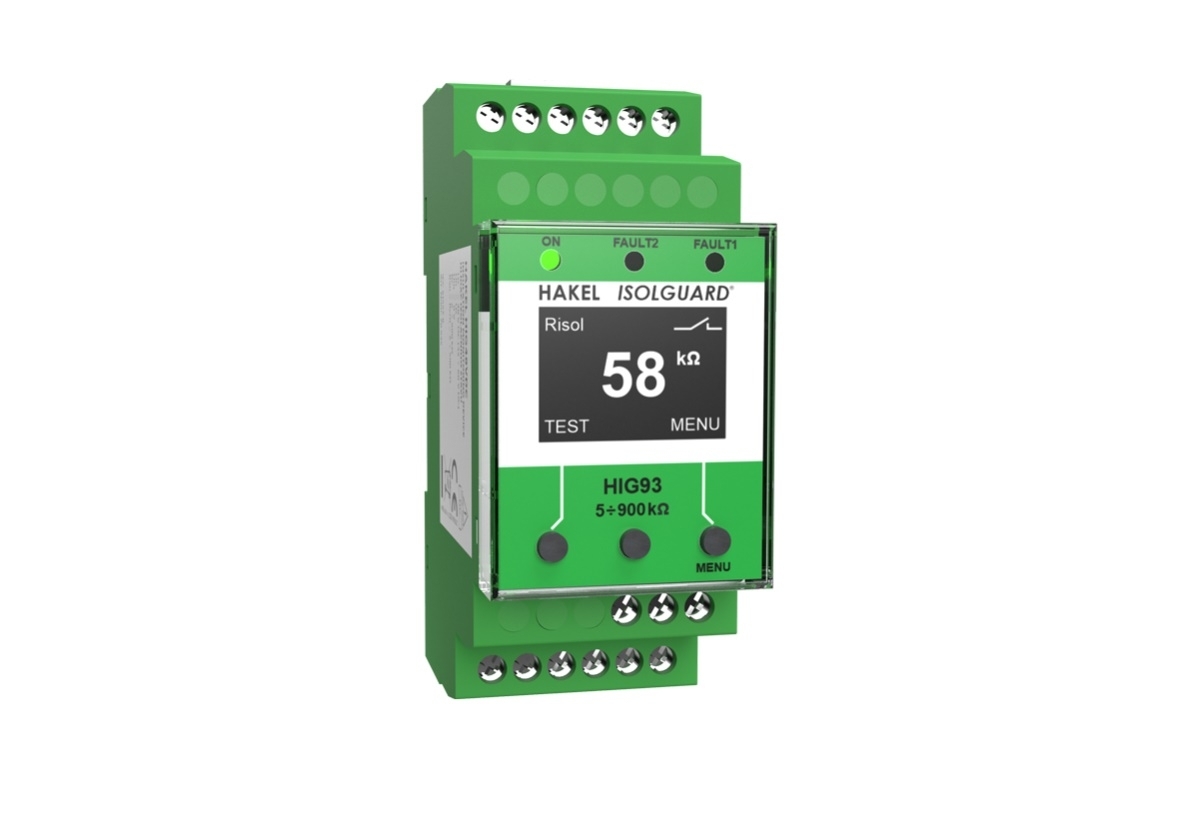

HIG93
HIG91, HIG92, HIG93 a HIG94 jsou řadami hlídačů izolačního stavu pro průmyslové izolované soustavy (IT sítě).
Maximální provozní napětí IT sítě je 275 V AC. Toto napětí lze zvýšit až na 6 kV při použití přizpůsobovacích členů z řady TL.
K dispozici jsou hlídače izolačního stavu s jednou chybovou hladinou Ran (řada HIG91, HIG92), nebo hlídače s dvěma chybovými hladinami (řada HIG93, HIG94).
Hlídače standardně měří izolační odpor na rozsahu 5 kΩ až 900 kΩ (řady HIG91, HIG93), alternativně na rozsahu 200 kΩ až 5 MΩ (HIG92, HIG94). K dispozici jsou i speciální hlídače pro odlišné rozsahy měření izolačního odporu IT sítě.
Hlídače jsou vybaveny digitálním zpracováním měřeného signálu, které nabízí uživateli číselnou informaci o naměřeném izolačním odporu.
Hlídače jsou navrženy s nezávislým napájením. To znamená, že tyto hlídače izolačního stavu lze napájet z jiné sítě, než kterou měří. To přináší významný efekt toho, že hlídače jsou schopné měřit i IT sítě, které jsou bez napětí.
Napájení přístroje je standardně střídavé, pro nominální napětí 230 V nebo 110 V / 50 Hz. K dispozici jsou ale také provedení s napájením 24 V DC.
Všechny hlídače jsou vybaveny digitální sběrnicí, která umožňuje předávat informace do nadřízeného systému. Pro signalizaci stavu lze (u variant s RS485) využít také panely z řady MDS-D.
Technické parametryTyp kontrolované IT sítě dle IEC 61557-8 AC
Měřicí rozsah izolačního odporu RF 5 ÷ 900 kΩ
Nastavitelný rozsah kritického izolačního odporu Ran 5 ÷ 300 kΩ
Počet chybových hladin izolačního odporu (Ran) 2
Jmenovité napětí kontrolované IT sítě (AC) Un 275 V
Napájení hlídače Z měřené IT sítě, Z nezávislého zdroje
Jmenovité napájecí napětí AC Us 90 ÷ 265 V
Jmenovité napájecí napětí DC Us 90 ÷ 370 V
Spotřeba P 5 VA
Měřicí napětí Um 12 V
Měřicí proud Im < 0,6 mA
Vnitřní impedance měřicího vstupu Zi > 2 000 kΩ
Přesnost měření ± 10 %
Elektrická pevnost proti vnitřním obvodům 3 750 V
Vybaveno displejem Ano (technologie OLED)
Podporovaný modul dálkové signalizace (MDS) MDS-D, MDS-DELTA
Komunikační rozhraní pro uživatele Sběrnice RS485
Komunikační protokol ISOLGUARD, PROFIBUS
Externí ovládací vstupy Spuštění testu
Materiál pouzdra Polyamid PA6, UL94 V-0
Stupeň ochrany krytu předního panelu IP40
Stupeň ochrany krytu s výjimkou předního panelu IP20
Pracovní teplota ϑ - 10 ÷ 60 °C
Třída ochrany dle ČSN EN 61140 II
Doporučený průřez připojovacích vodičů S 1 mm2

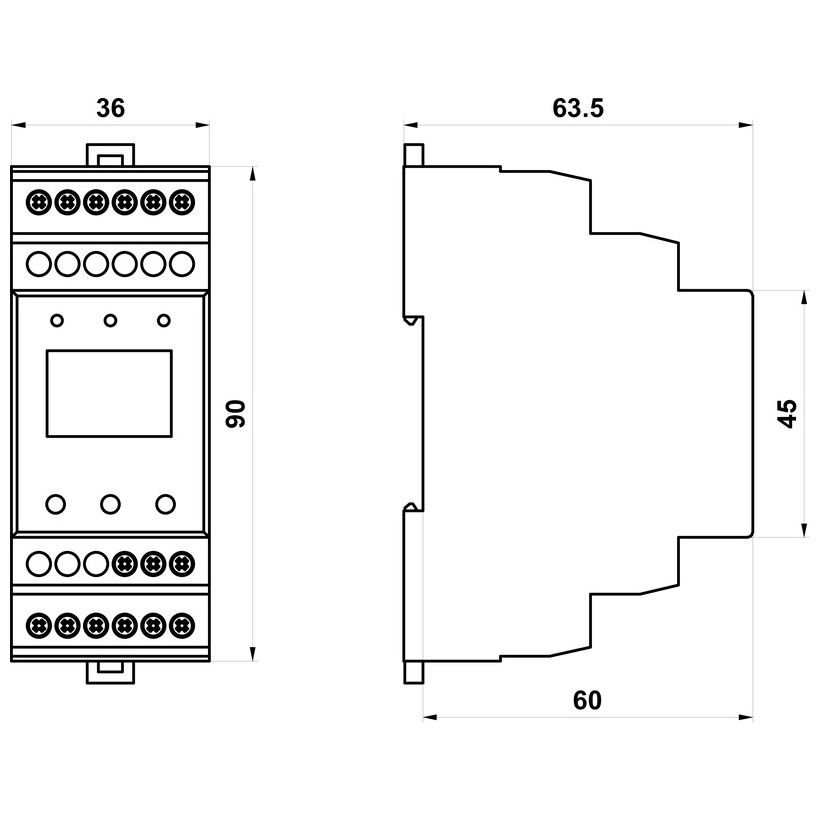

Způsob montáže Na lištu DIN 35 mm
Modulární šířka 2
Určeno pro trakci Ne
Pracovní poloha Libovolná
Druh provozu Trvalý
