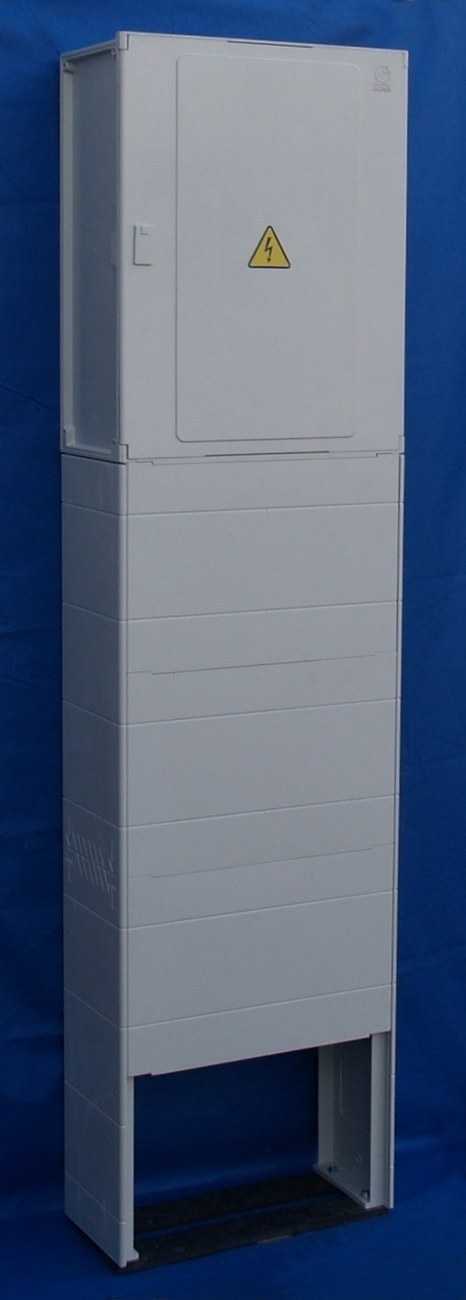

tento produkt je kombinací položek : Skříň ER212/NVP7P-C/63A/FV 2022 + pilíř PP2/NL-C-220 - DCK

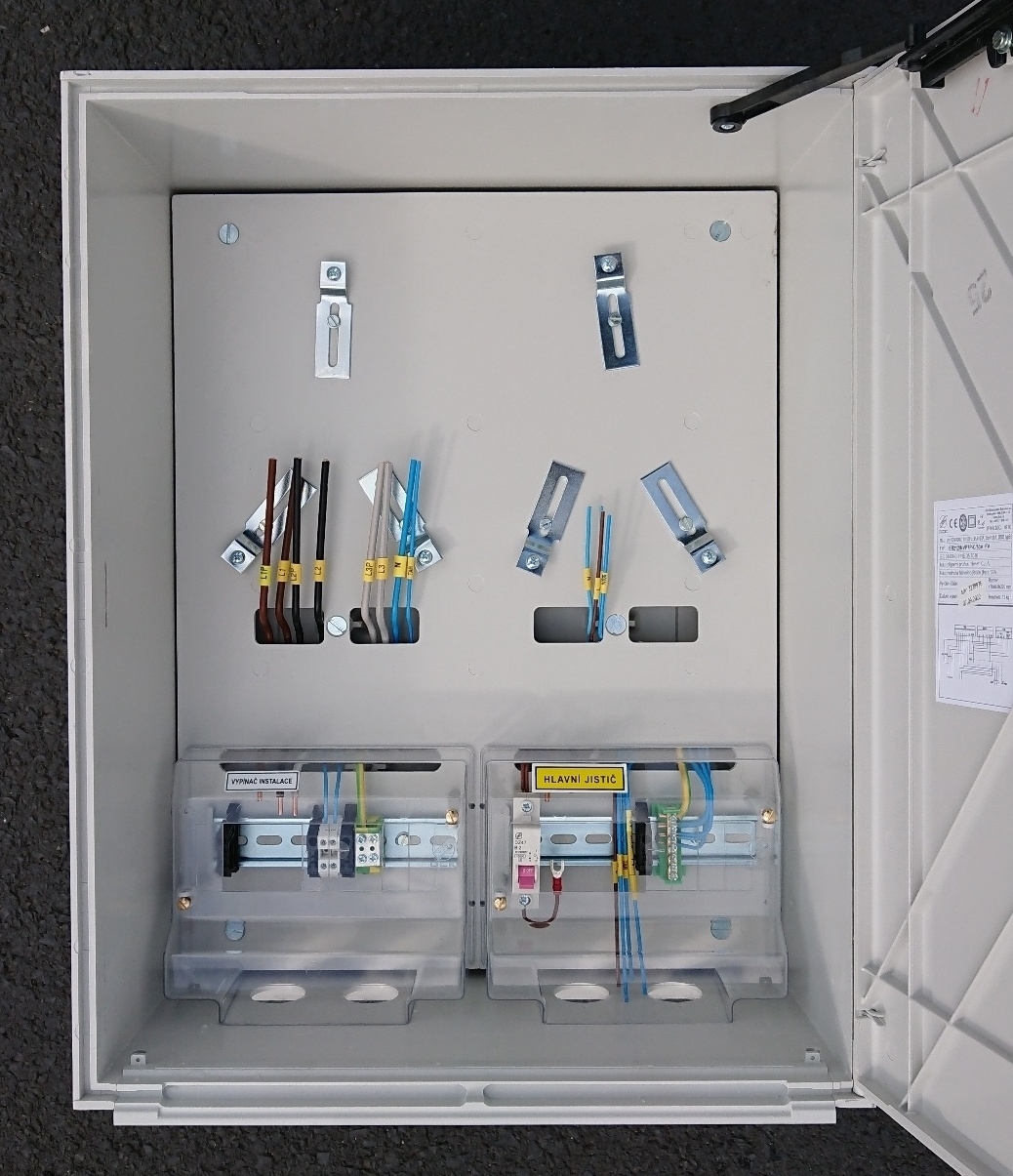

SKŘÍŇ ER212/NVP7P-C/63A/FV 2022
Jmenovité napětí Un: 230/400 V, AC
Jmenovité pracovní napětí Ue: 230/400 V, AC
Jmenovité izolační napětí Ui: 690 V, AC
Jmenovité impulzní výdržné napětí Uimp: 6 kV (1,2/50 µs)
Kategorie přepětí: IV
Jmenovitý proud rozváděče InA: 63 A
Jmenovitý proud obvodu (jištěného vývodu) Inc: 63 A
Jmenovitý podmíněný zkratový proud Icc: 10kA
Jmenovitý kmitočet fn: 50 Hz
Stupeň znečištění: 3
Uzemňovací soustava: TN-C
Stupeň ochrany krytem: IP44, po otevření dveří IP20C
Stupeň mechanické ochrany: IK10
Typ DBO: B
Prostředí EMC: B
Zařízení jistící před zkratem (SCPD): jistič (rozsah vypínání a kategorie užití - char. B)
Základní ochrana (ochrana před dotykem živých částí): uzavíratelný kryt, přepážky
Ochrana při poruše (ochrana před dotykem neživých částí): automatické odpojení od zdroje
Stupeň hořlavosti dle ČSN EN 60695–11–10: HB 40, V–0
Max. průřez přívodních vodičů: do 16 mm2
Způsob připojení vodičů:
přívod: svorky hlavního jističe, svorkovnice PEN,(ER513 – PEN – svorky elektroměru)
vývod: svorky vypínače instalace,
svorkovnice PEN,(ER513 - PEN - svorky elektroměru)
pomocné obvody: řadové svorky(ER513 – svorky HDO)
PILÍŘOVÝ PODSTAVEC PP2/NL-C-220
CELOPLASTOVÝ Z TERMOSETU
POUŽITÍ: je určen pro osazení skříně SS200/NVE1P-C, SS201/NVF1W-C,
SS300/NVE1P-C, elměr. rozvaděče ER212/NVP7P-C,
skříně plynoměrové APZ/NV-7-C, ...
do volného prostoru do země, je ukončen základovou deskou
pro zajištění stability
STUPEŇ KRYTÍ: IP44
Rozměry: 470x1210x220mm
Hmotnost: 13 kg
Barva: šedá
