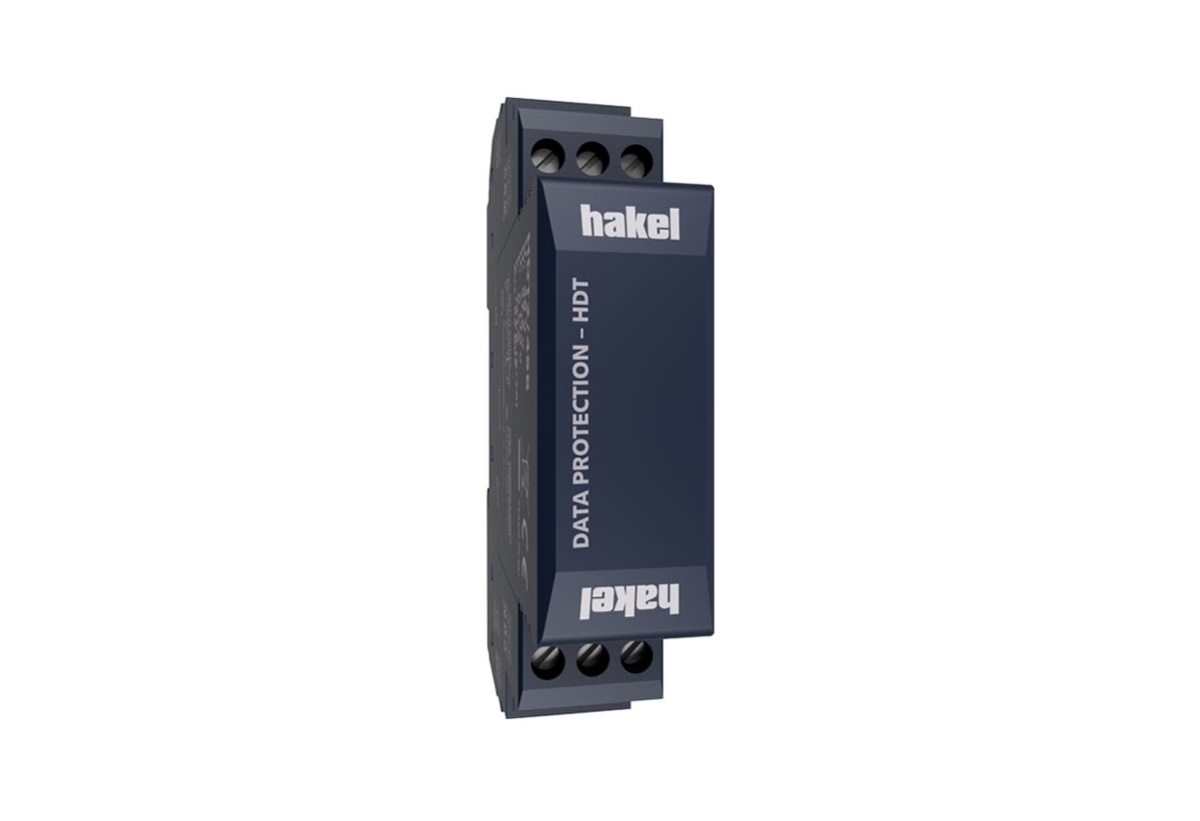

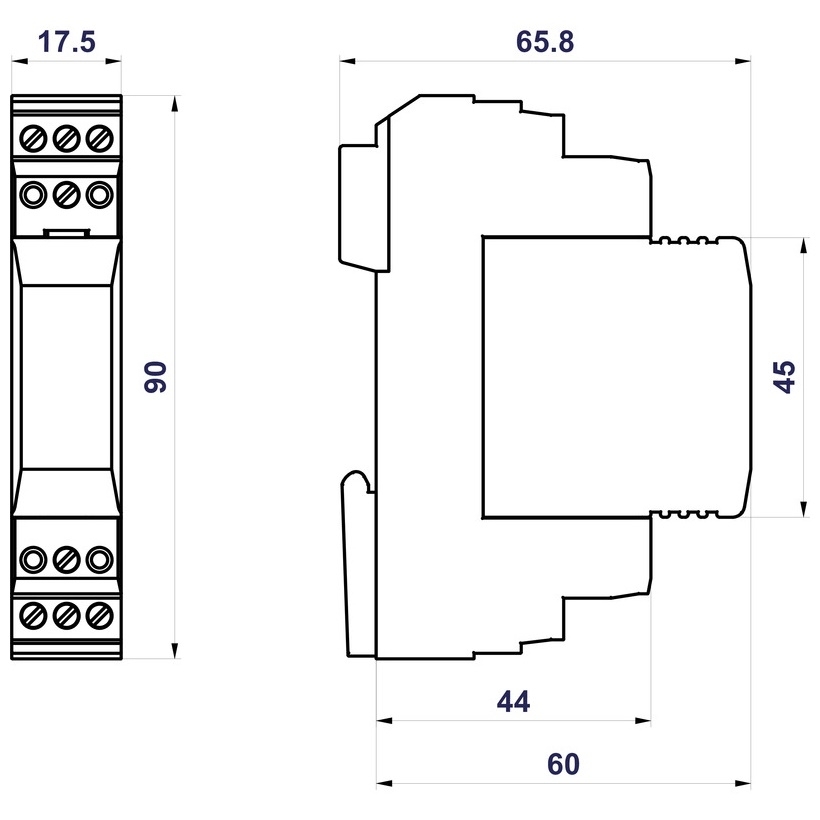

HDT1/12D
Katalogové číslo: 56 035
Určeny pro ochranu datových a sdělovacích vedení před účinky podélného a příčného přepětí.
Výměnné provedení.
Při vyjmutí modulu nedochází k přerušení komunikační sběrnice.
Jednopárové i dvoupárové vedení.
Obsahují jak 1., tak i 2. stupeň ochrany.
Vysoká přenosová rychlost až 100 Mbit/s.
Vhodné pro použití v průmyslových aplikacích, především ve slaboproudých systémech EZS, EPS a v systémech měření a regulace.
Technické parametry
| Kategorie testování dle ČSN EN 61643-21+A1,A2 |
|
C1, C2, C3, D1 |
| Počet párů |
|
1 |
| Způsob připojení |
|
Šroubové svorky |
| Jmenovité provozní napětí DC |
UN |
0 ÷ 12 V |
| Nejvyšší trvalé provozní napětí DC |
UC |
14,4 V |
| Jmenovitý zatěžovací proud |
IL |
0,5 A |
| C1 Napěťová ochranná hladina při In (line/PE) |
Up |
< 250 V |
| C1 Napěťová ochranná hladina při In (line/line) |
Up |
< 80 V |
| C1 Jmenovitý výbojový proud (8/20) |
In |
1 kA |
| C2 Napěťová ochranná hladina při In (line/PE) |
Up |
< 130 V |
| C2 Napěťová ochranná hladina při In (line/line) |
Up |
< 100 V |
| C2 Jmenovitý výbojový proud (8/20) |
In |
15 kA |
| C3 Napěťová ochranná hladina při 1 kV/μs |
Up |
< 50 V |
| D1 Impulzní výbojový proud (10/350) line/PE |
Iimp |
2,5 kA |
| D1 Celkový impulzní výbojový proud (10/350) |
ITotal |
5 kA |
| Doba odezvy |
tA |
< 30 ns |
| Přenosová rychlost |
|
100 Mbit/s |
| Pracovní frekvence |
B |
0 ÷ 100 MHz |
| Vložená impedance |
|
1,8 Ω |
| Parazitní kapacita |
C |
< 0,04 nF |
| Zóna ochrany před bleskem |
|
LPZ 1-2, LPZ 2-3, LPZ3 |
| Materiál pouzdra |
|
Polyamid PA6, UL94 V-0 |
| Stupeň ochrany krytu |
|
IP20 |
| Pracovní teplota |
ϑ |
- 40 ÷ 55 °C |
| Rozsah upnutí svorky (pevný vodič) |
|
0,2 ÷ 1,5 mm2 |
| Utahovací moment |
|
0,5 |
| Způsob montáže |
|
Na lištu DIN 35 mm |
| Modulární šířka |
|
1 |
| Pracovní poloha |
|
Libovolná |
| Dálková signalizace |
|
Ne |
| Výměnné provedení |
|
Ano |
| Katalogové číslo výměnného modulu |
|
56 035/M |
| Životnost |
|
> 100 000 h |
|
