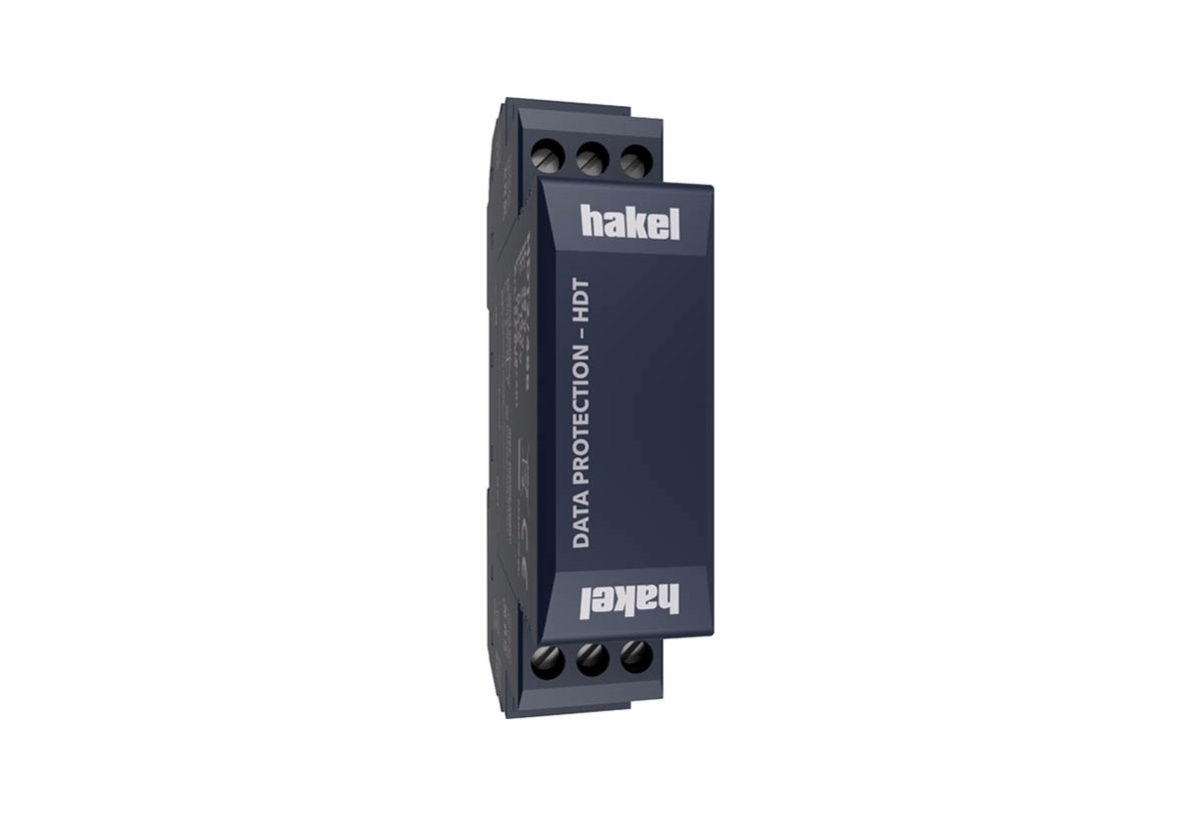

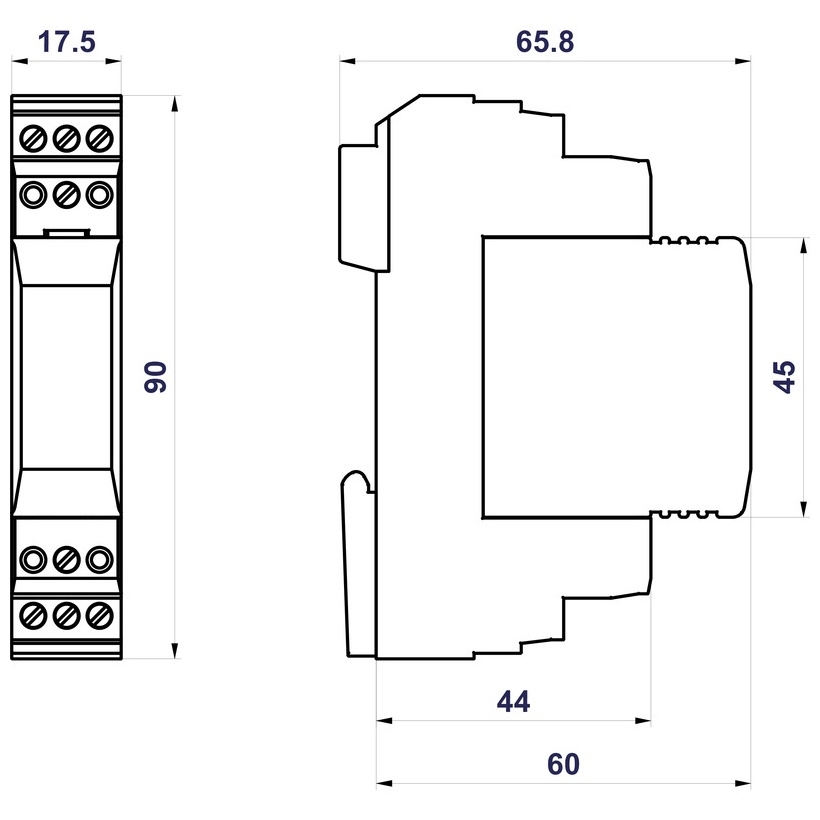

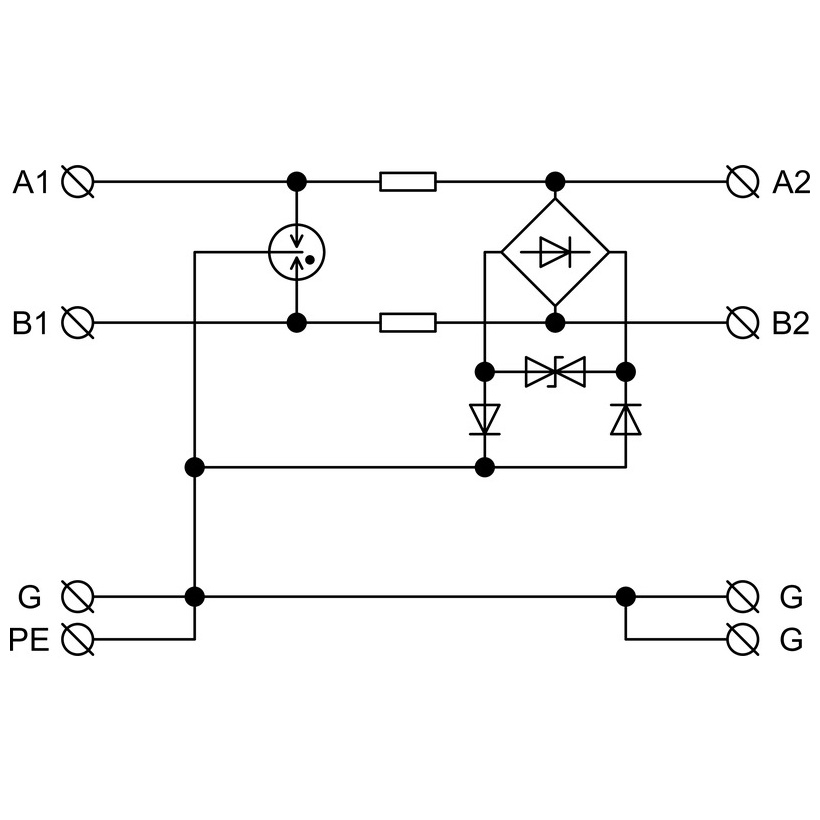

HDT1/6D
Určeny pro ochranu datových a sdělovacích vedení před účinky podélného a příčného přepětí.
Výměnné provedení.
Při vyjmutí modulu nedochází k přerušení komunikační sběrnice.
Jednopárové i dvoupárové vedení.
Obsahují jak 1., tak i 2. stupeň ochrany.
Vysoká přenosová rychlost až 100 Mbit/s.
Vhodné pro použití v průmyslových aplikacích, především ve slaboproudých systémech EZS, EPS a v systémech měření a regulace.
Technické parametry
Kategorie testování dle ČSN EN 61643-21+A1,A2 C1, C2, C3, D1
Počet párů 1
Způsob připojení Šroubové svorky
Jmenovité provozní napětí DC UN 0 ÷ 6 V
Nejvyšší trvalé provozní napětí DC UC 7,2 V
Jmenovitý zatěžovací proud IL 0,5 A
C1 Napěťová ochranná hladina při In (line/PE) Up < 180 V
C1 Napěťová ochranná hladina při In (line/line) Up < 70 V
C1 Jmenovitý výbojový proud (8/20) In 1 kA
C2 Napěťová ochranná hladina při In (line/PE) Up < 110 V
C2 Napěťová ochranná hladina při In (line/line) Up < 85 V
C2 Jmenovitý výbojový proud (8/20) In 15 kA
C3 Napěťová ochranná hladina při 1 kV/μs Up < 45 V
D1 Impulzní výbojový proud (10/350) line/PE Iimp 2,5 kA
D1 Celkový impulzní výbojový proud (10/350) ITotal 5 kA
Doba odezvy tA < 30 ns
Přenosová rychlost 100 Mbit/s
Pracovní frekvence B 0 ÷ 100 MHz
Vložená impedance 1,8 Ω
Parazitní kapacita C < 0,04 nF
Zóna ochrany před bleskem LPZ 1-2, LPZ 2-3, LPZ3
Materiál pouzdra Polyamid PA6, UL94 V-0
Stupeň ochrany krytu IP20
Pracovní teplota ϑ - 40 ÷ 55 °C
Rozsah upnutí svorky (pevný vodič) 0,2 ÷ 1,5 mm2
Utahovací moment 0,5
Způsob montáže Na lištu DIN 35 mm
Modulární šířka 1
Pracovní poloha Libovolná
Dálková signalizace Ne
Výměnné provedení Ano
Katalogové číslo výměnného modulu 56 034/M
Životnost > 100 000 h
