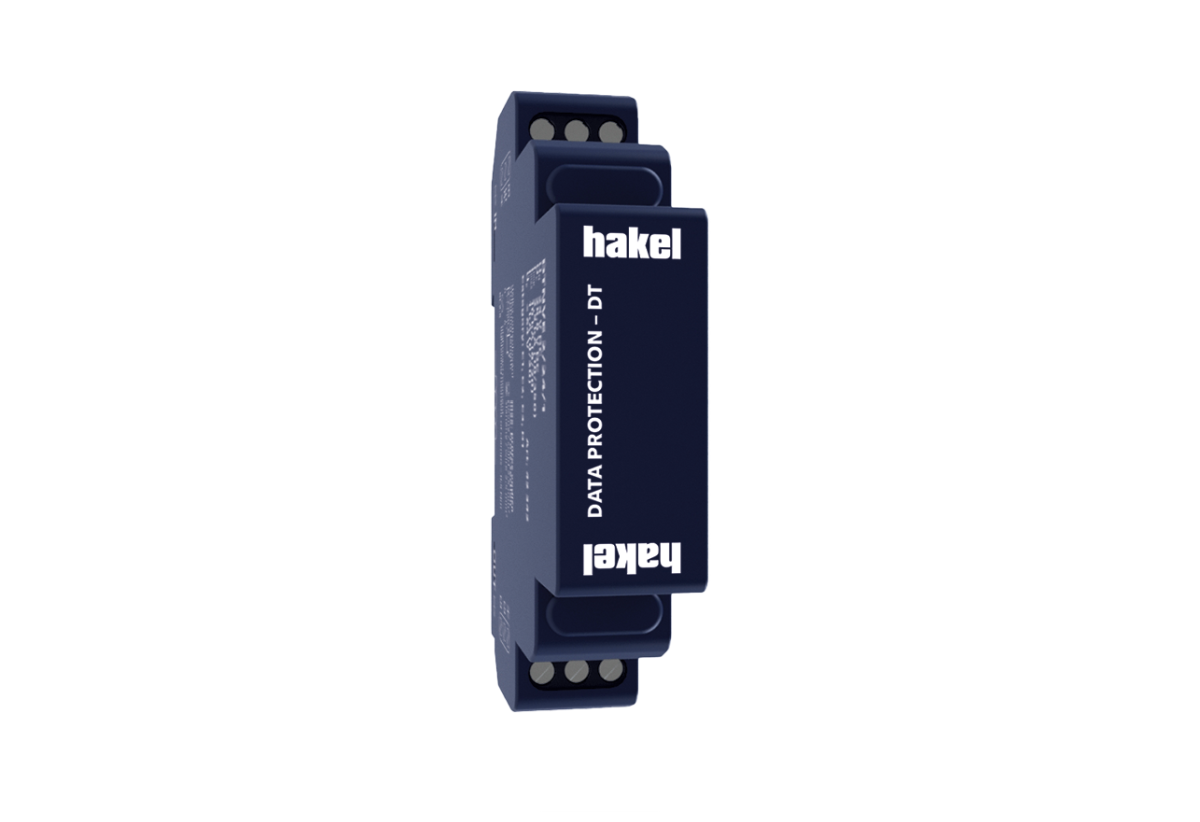

DTNVE 1/30/5
Určeny pro ochranu datových a sdělovacích vedení před účinky podélného a příčného přepětí.

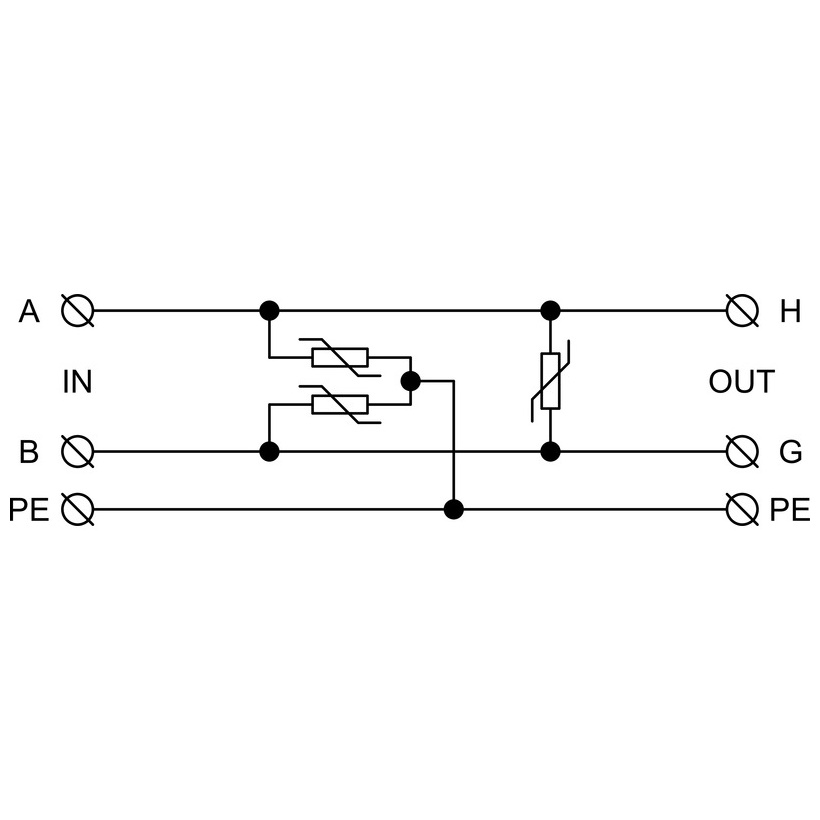

Vložená sériová impedance je tvořena tlumivkami, díky kterým může přes ochranu trvale protékat vyšší jmenovitý proud, což předurčuje zařízení pro ochranu napájecího vedení daného systému.
Lze využít i pro ochranu analogových datových vedení využívajících proudovou smyčku 4 ÷ 20 mA.
Nevhodné pro digitální datové přenosy s vysokou přenosovou rychlostí.
Technické parametry
Kategorie testování dle ČSN EN 61643-21+A1,A2 C1, C2, C3
Počet párů 1
Způsob připojení Šroubové svorky
Jmenovité provozní napětí DC UN 0 ÷ 30 V
Nejvyšší trvalé provozní napětí DC UC 36 V
Jmenovitý zatěžovací proud IL 5 A
Maximální výbojový proud (8/20) Imax 2 kA
C2 Jmenovitý výbojový proud (8/20) In 1 kA
C2 Napěťová ochranná hladina při In Up < 140 V
C3 Napěťová ochranná hladina při 1 kV/μs Up < 100 V
Doba odezvy tA < 30 ns
Parazitní kapacita C < 10 nF
Zóna ochrany před bleskem LPZ 1-2, LPZ 2-3, LPZ3
Materiál pouzdra Polyamid PA6, UL94 V-0
Stupeň ochrany krytu IP20
Pracovní teplota ϑ - 40 ÷ 70 °C
Vlhkostní rozsah RH 5 ÷ 96 %
Doporučený průřez připojovacích vodičů S 0,2 ÷ 2,5 mm2
Utahovací moment 0,5
Způsob montáže Na lištu DIN 35 mm
Modulární šířka 1
Pracovní poloha Libovolná
Dálková signalizace Ne
Výměnné provedení Ne
