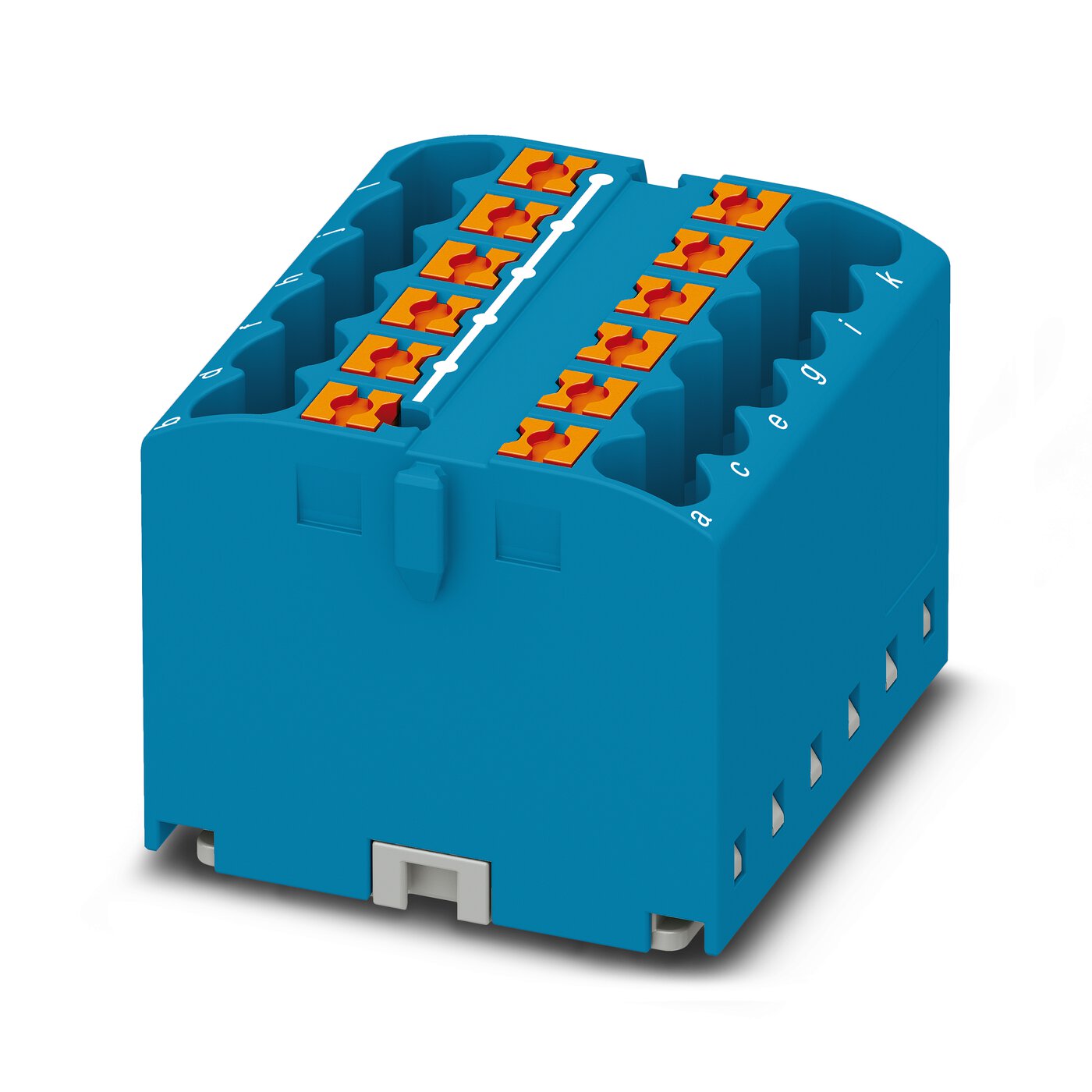

Typ produktu rozvodná svorka
Počet přípojek 12
Počet řad 1
Potenciály 1
Izolační vlastnosti
Kategorie přepětí III
Stupeň znečištění 3
Zatěžovací rázové napětí 6 kV
Maximální ztrátový výkon při jmenovité podmínce 0,77 W
Počet přípojek na jedno patro 12
jmenovitý průřez 2,5 mm²
Jmenovitý průřez AWG 12
Délka odizolování 8 mm ... 10 mm
válečkový kalibr A3
Přípojka podle normy IEC 60998-2-2
Průřez vodiče tuhý 0,14 mm² ... 4 mm²
Průřez vedení AWG 26 ... 12 (převedeno podle IEC)
Průřez vodiče (ohebného) 0,14 mm² ... 2,5 mm²
Průřez vodiče (ohebného) [AWG] 26 ... 12 (převedeno podle IEC)
Průřez vodiče flexibilní (koncovka vodiče bez plastové objímky) 0,14 mm² ... 2,5 mm²
Průřez vodiče flexibilní (koncovka vodiče s plastovou objímkou) 0,14 mm² ... 2,5 mm²
Jmenovitý proud 24 A
Zatěžovací proud maximální 32 A
Součtový proud maximální 48 A
Jmenovité napětí 450 V
Průřezy přípoje přímo zásuvné
Průřez vodiče tuhý 0,34 mm² ... 4 mm²
Průřez vodiče (tuhého) [AWG] 24 ... 12 (převedeno podle IEC)
Průřez vodiče flexibilní (koncovka vodiče bez plastové objímky) 0,34 mm² ... 2,5 mm²
Průřez vodiče flexibilní (koncovka vodiče s plastovou objímkou) 0,34 mm² ... 2,5 mm²
Šířka 31,5 mm
Výška 28,6 mm
Hloubka 22,7 mm
Barva modrá
Třída hořlavosti podle UL 94 V0
skupina izolačního materiálu I
Izolační materiál PA
Statické použití izolačního materiálu v chladu -60 °C
Teplotní index izolační látka (DIN EN 60216-1 (VDE 0304-21)) 130 °C
Relativní izolační látka teplotní index (Elec.; UL 746 B) 130 °C
Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R22 HL 1 - HL 3
Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R23 HL 1 - HL 3
Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R24 HL 1 - HL 3
Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R26 HL 1 - HL 3
Výdej tepla kalorimetrický NFPA 130 (ASTM E 1354) 28 MJ/kg
Povrchy hořlavost NFPA 130 (ASTM E 162) úspěšně vykonáno
Specifická optická hustota kouřových plynů NFPA 130 (ASTM E 662) úspěšně vykonáno
Toxicita kouřových plynů NFPA 130 (SMP 800C) úspěšně vykonáno
Mechanické údaje
Otevřená boční stěna Ne
Upevnění na nosiči
Výsledek Zkouška vykonána úspěšně
Poznámka Při řazení několika bloků se doporučuje vsadit jeden adaptér nosné lišty pod každé spojovací místo, resp. po jednom prvku příruby mezi bloky.
U variant se 6 nebo 7 přípojkami stačí umístit adaptér nosné lišty doprostřed každého bloku a přírubové prvky po každém druhém bloku.
Při použití adaptéru nosné lišty PTFIX-NS35 smí připojený blok přesahovat maximálně do poloviny.
