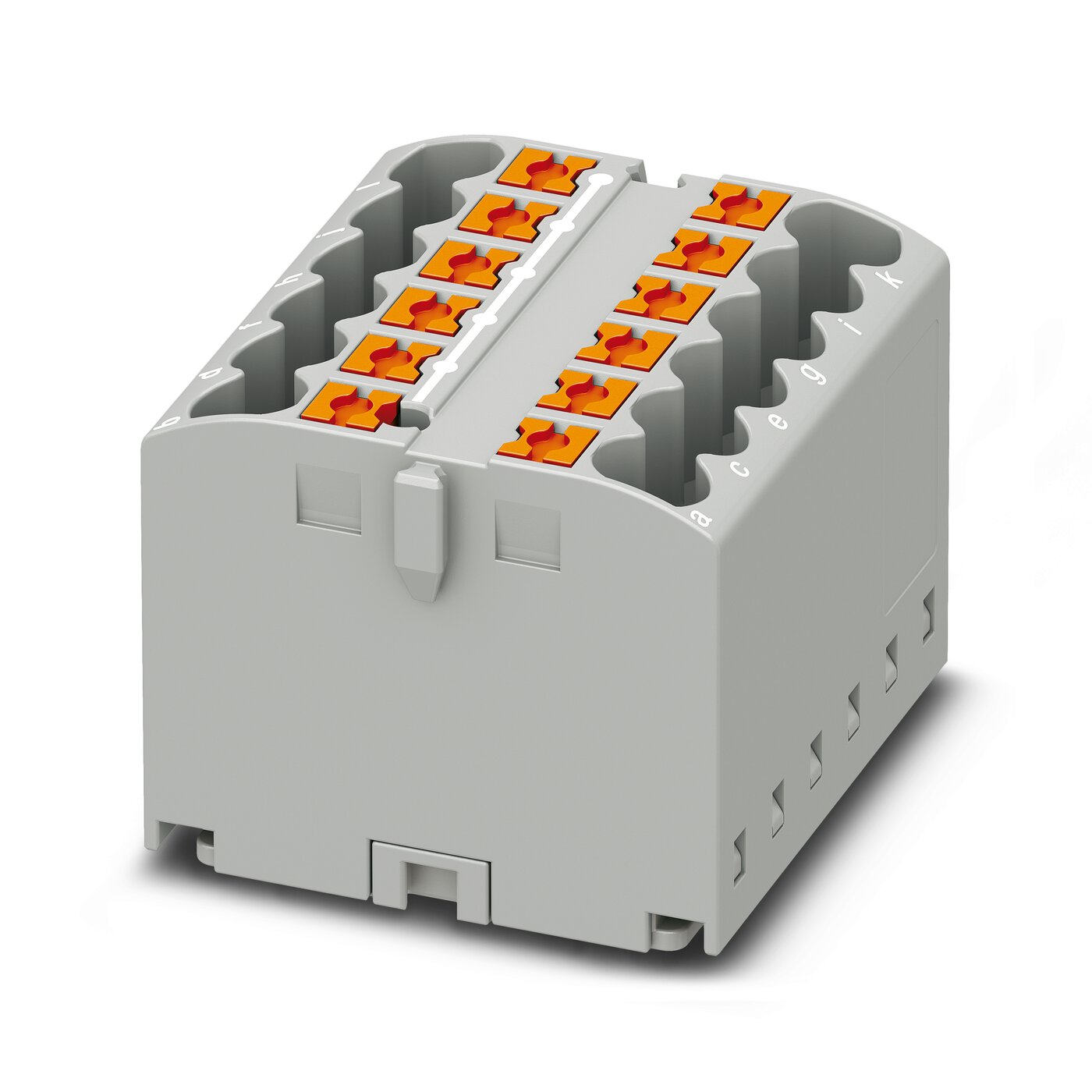

3273416 PTFIX 12X2,5-G GY - Blok rozvodek, Svornicová základna, jmenovité napětí: 450 V, jmenovitý proud: 24 A, počet přípojek: 12, typ připojení: Svorky Push-in, průřez: 0,14 mm2 - 4 mm2

0,02365 kg

Povoleno rozbalit NE

Všeobecně bloky lze navzájem přemostit prostřednictvím průchodek vodičů, vhodné zástrčné můstky viz příslušenství Všeobecně Poznámka Maximální zátěžový proud jednotlivých bodů připojení nesmí být překročen. Typ produktu rozvodná svorka Počet přípojek 12 Počet řad 1 Potenciály 1 Izolační vlastnosti Kategorie přepětí III Stupeň znečištění 3 Zatěžovací rázové napětí 6 kV Maximální ztrátový výkon při jmenovité podmínce 0,77 W Počet přípojek na jedno patro 12 jmenovitý průřez 2,5 mm² Jmenovitý průřez AWG 12 Délka odizolování 8 mm ... 10 mm válečkový kalibr A3 Přípojka podle normy IEC 60998-2-2 Průřez vodiče tuhý 0,14 mm² ... 4 mm² Průřez vedení AWG 26 ... 12 (převedeno podle IEC) Průřez vodiče (ohebného) 0,14 mm² ... 2,5 mm² Průřez vodiče (ohebného) [AWG] 26 ... 12 (převedeno podle IEC) Průřez vodiče flexibilní (koncovka vodiče bez plastové objímky) 0,14 mm² ... 2,5 mm² Průřez vodiče flexibilní (koncovka vodiče s plastovou objímkou) 0,14 mm² ... 2,5 mm² Jmenovitý proud 24 A Zatěžovací proud maximální 32 A Součtový proud maximální 48 A Jmenovité napětí 450 V Průřezy přípoje přímo zásuvné Průřez vodiče tuhý 0,34 mm² ... 4 mm² Průřez vodiče (tuhého) [AWG] 24 ... 12 (převedeno podle IEC) Průřez vodiče flexibilní (koncovka vodiče bez plastové objímky) 0,34 mm² ... 2,5 mm² Průřez vodiče flexibilní (koncovka vodiče s plastovou objímkou) 0,34 mm² ... 2,5 mm² Šířka 31,5 mm Výška 28,6 mm Hloubka 22,7 mm Barva šedá Třída hořlavosti podle UL 94 V0 skupina izolačního materiálu I Izolační materiál PA Statické použití izolačního materiálu v chladu -60 °C Teplotní index izolační látka (DIN EN 60216-1 (VDE 0304-21)) 130 °C Relativní izolační látka teplotní index (Elec.; UL 746 B) 130 °C Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R22 HL 1 - HL 3 Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R23 HL 1 - HL 3 Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R24 HL 1 - HL 3 Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R26 HL 1 - HL 3 Výdej tepla kalorimetrický NFPA 130 (ASTM E 1354) 28 MJ/kg Povrchy hořlavost NFPA 130 (ASTM E 162) úspěšně vykonáno Specifická optická hustota kouřových plynů NFPA 130 (ASTM E 662) úspěšně vykonáno Toxicita kouřových plynů NFPA 130 (SMP 800C) úspěšně vykonáno Mechanické údaje Otevřená boční stěna Ne Upevnění na nosiči Výsledek Zkouška vykonána úspěšně Poznámka Při řazení několika bloků se doporučuje vsadit jeden adaptér nosné lišty pod každé spojovací místo, resp. po jednom prvku příruby mezi bloky. U variant se 6 nebo 7 přípojkami stačí umístit adaptér nosné lišty doprostřed každého bloku a přírubové prvky po každém druhém bloku. Při použití adaptéru nosné lišty PTFIX-NS35 smí připojený blok přesahovat maximálně do poloviny.
