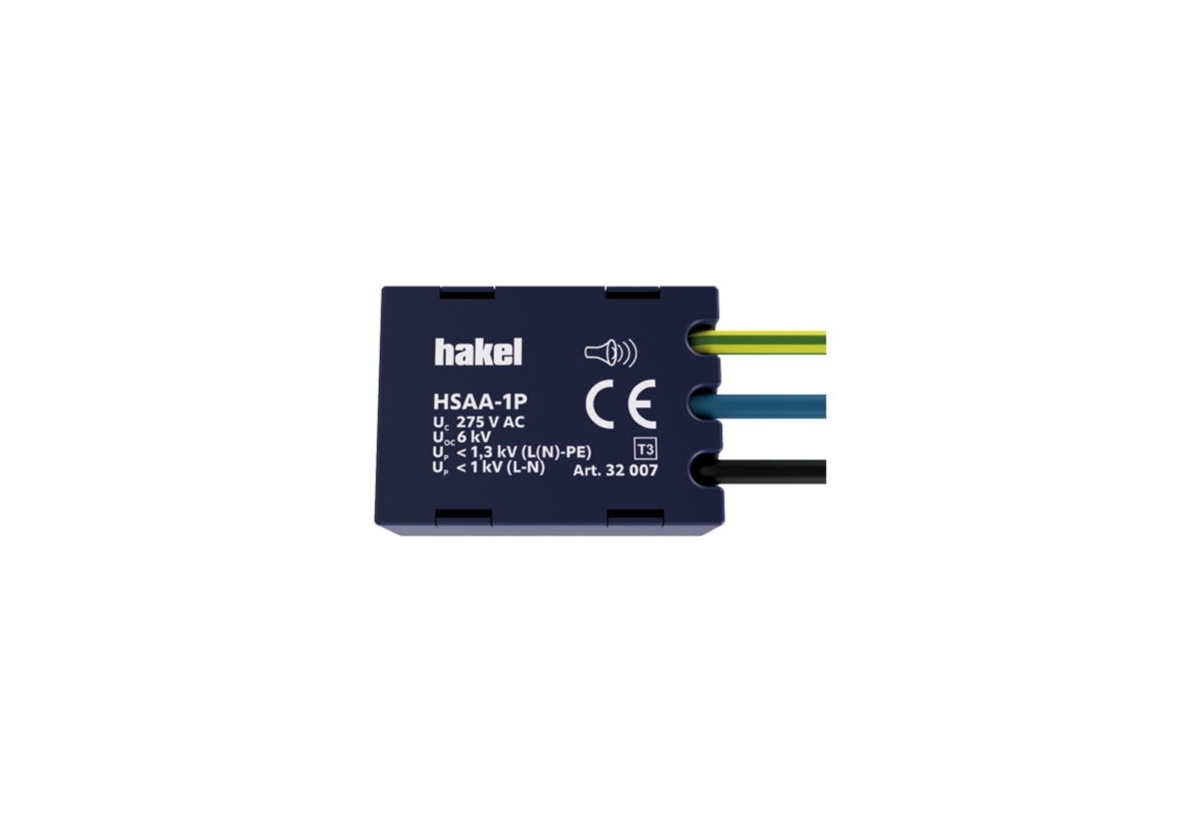

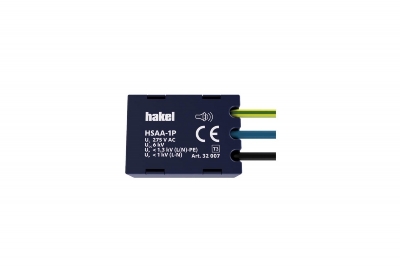

HSAA-1P
Svodiče přepětí typu T3 určené pro montáž do instalačních a podlahových krabic a lištových rozvodů.
Doplňková ochrana zásuvkových rozvodů, které jsou ošetřeny přepěťovou ochranou s vysokofrekvenčním filtrem (HSAF, HSAF3).
Lze použít i k ochraně svítidel LED.

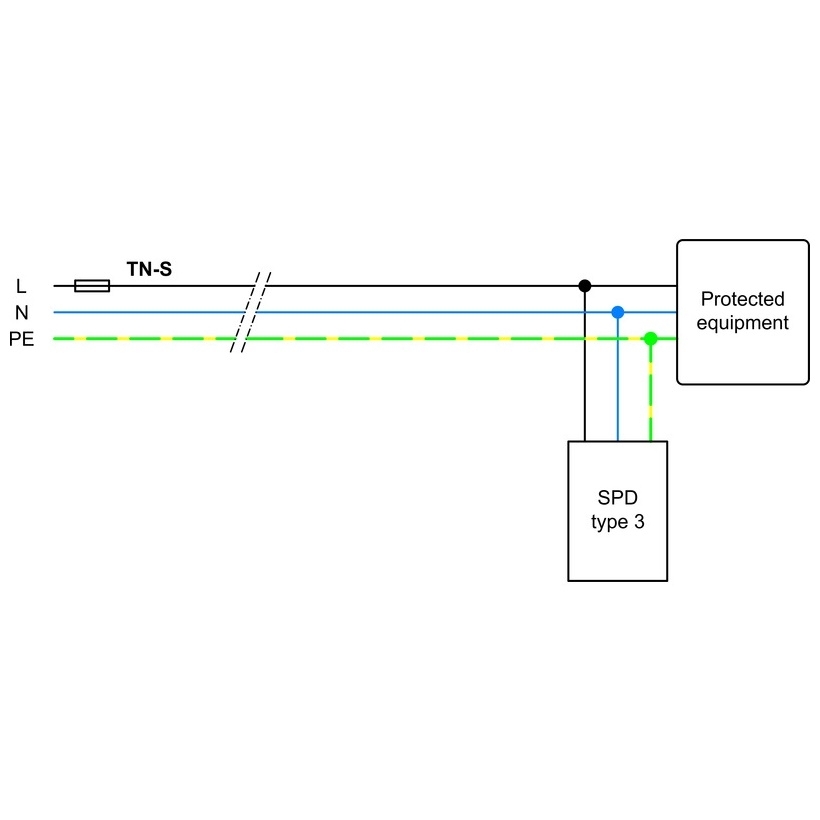

Instalují se na rozhraní zón LPZ 2 – LPZ 3, co nejblíže k chráněnému zařízení (max. 5 m).
Před HSAA-1P musí být instalován svodič bleskových proudů a přepětí T1 a T2 od společnosti HAKEL.
Technické parametry
Klasifikace dle ČSN EN 61643-11 ed. 2 a IEC 61643-11:2011 T3
Počet pólů 2
Jmenovité provozní napětí AC UN 230 V
Nejvyšší trvalé provozní napětí AC UC 275 V
Napětí naprázdno generátoru kombinované vlny (L/N, L/PE) UOC 6 kV
Napětí naprázdno generátoru kombinované vlny (N/PE) UOC 10 kV
Napěťová ochranná hladina při UOC (L/N) Up < 1 kV
Napěťová ochranná hladina při UOC (L/PE, N/PE) Up < 1,3 kV
Jmenovitý výbojový proud pro zkoušku třídy II (8/20) L/N, L/PE In 3 kA
Jmenovitý výbojový proud pro zkoušku třídy II (8/20) N/PE In 5 kA
Zkušební dočasné přepětí (TOV) pro tT = 5 s (L/N) UT 337 V
Zkušební dočasné přepětí (TOV) pro tT = 120 min (L/N) UT 440 V
Zkušební dočasné přepětí (TOV) pro tT = 0,2 s (N/PE) UT 1 200 V
Doba odezvy (L/N) tA < 25 ns
Doba odezvy (L/PE, N/PE) tA < 100 ns
Maximální předjištění 16 A gL/gG
Reziduální proud IPE ≤ 5 µA
Zóna ochrany před bleskem LPZ 2-3, LPZ3
Materiál pouzdra Polyamid PA6, UL94 V-0
Stupeň ochrany krytu IP20
Pracovní teplota ϑ - 40 ÷ 70 °C
Vlhkostní rozsah RH 5 ÷ 95 %
Doporučený průřez připojovacích vodičů S 2,5 mm2

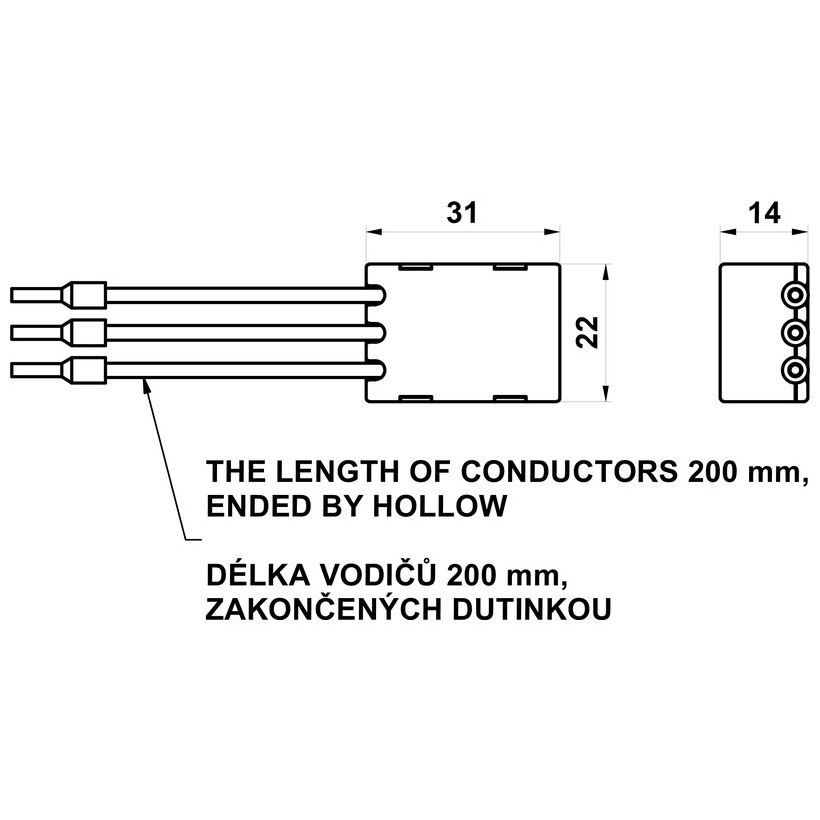

Způsob montáže Do parapetního žlabu 45 x 45 mm, Do instalační krabice
Pracovní poloha Libovolná
Prostředí umístění výrobku Vnitřní

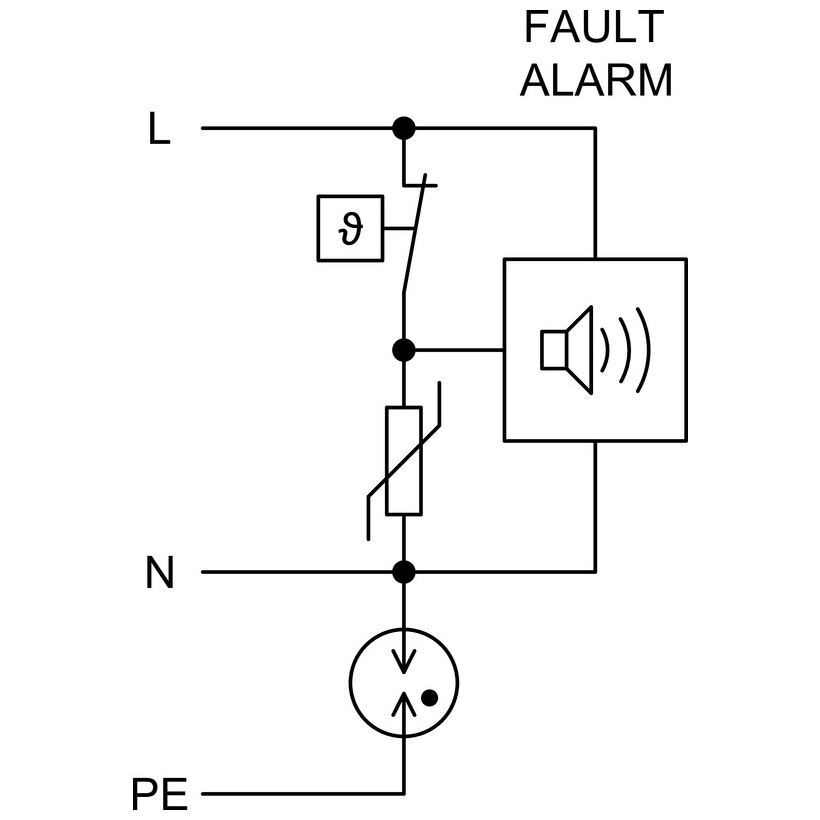

Místní signalizace Akustická
Význam místní signalizace OK – bez sirény
PORUCHA – zvuk piezo sirény
Dálková signalizace Ne
Obsahuje EMI / EMC filtr Ne
Výměnné provedení Ne
Životnost > 100 000 h
