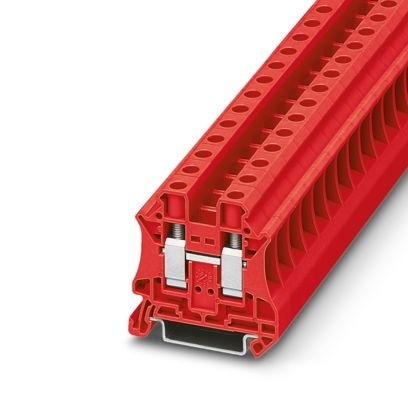

Průchozí svornice, jmenovité napětí: 1000 V, jmenovitý proud: 57 A, počet přípojek: 2, typ připojení: Šroubové připojení, Jmenovitý průřez: 10 mm2, průřez: 0,5 mm2 - 16 mm2, způsob montáže: NS 35/7,5, NS 35/15, barva: červená
Vlastnosti výrobku
Typ produktu Průchozí svornice
Počet přípojek 2
Počet řad 1
Potenciály 1
Izolační vlastnosti
Kategorie přepětí III
Stupeň znečištění 3
Elektrické vlastnosti
Zatěžovací rázové napětí 8 kV
Maximální ztrátový výkon při jmenovité podmínce 1,82 W
Data připojení
Počet přípojek na jedno patro 2
jmenovitý průřez 10 mm²
Patro 1 nahoře 1 dole 1
Závit šroubu M4
Utahovací moment 1,5 ... 1,8 Nm
Délka odstranění izolace 10 mm
válečkový kalibr A6
Přípojka podle normy IEC 60947-7-1
Průřez vodiče tuhý 0,5 mm² ... 16 mm²
Průřez vedení AWG 20 ... 6 (převedeno podle IEC)
Průřez vodiče (ohebného) 0,5 mm² ... 16 mm²
Průřez vodiče (ohebného) [AWG] 20 ... 6 (převedeno podle IEC)
Průřez vodiče flexibilní (koncovka vodiče bez plastové objímky) 0,5 mm² ... 10 mm²
Průřez vodiče flexibilní (koncovka vodiče s plastovou objímkou) 0,5 mm² ... 10 mm²
2 vodiče se stejným průřezem, tuhé 0,5 mm² ... 4 mm²
2 vodiče se stejným průřezem, ohebné 0,5 mm² ... 4 mm²
2 vodiče se stejným průřezem flexibilní s koncovkou vodiče bez plastové objímky 0,5 mm² ... 2,5 mm²
2 vodiče se stejným průřezem flexibilní s koncovkou vodiče TWIN s plastovou objímkou 0,5 mm² ... 6 mm²
Jmenovitý proud 57 A
Zatěžovací proud maximální 76 A (při průřezu vodiče 16 mm²)
Jmenovité napětí 1000 V
Poznámka Upozornění: V oblasti Download najdete povolení výrobků, průřezy přípoje a pokyny pro připojení hliníkových vodičů.
Jmenovitý průřez 10 mm²
Rozměry
Šířka 10,2 mm
Šířka krytu 2,2 mm
Výška 47,7 mm
Hloubka na NS 35/7,5 47,5 mm
Hloubka na NS 35/15 55 mm
Údaje o materiálu
Barva červená
Třída hořlavosti podle UL 94 V0
skupina izolačního materiálu I
Izolační materiál PA
Statické použití izolačního materiálu v chladu -60 °C
Relativní izolační látka teplotní index (Elec.; UL 746 B) 125 °C
