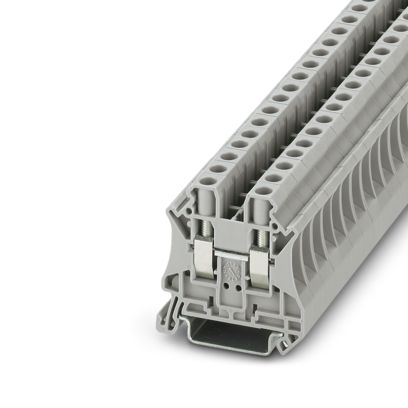

Průchozí svornice, jmenovité napětí: 1000 V, jmenovitý proud: 41 A, počet přípojek: 2, typ připojení: Šroubové připojení, Jmenovitý průřez: 6 mm2, průřez: 0,2 mm2 - 10 mm2, způsob montáže: NS 35/7,5, NS 35/15, barva: šedá
Vlastnosti výrobku
Typ produktu Průchozí svornice
Produktová řada UT
Oblast použití Železniční průmysl
Konstrukce strojů
Konstrukce zařízení
Procesní průmysl
Počet přípojek 2
Počet řad 1
Potenciály 1
Izolační vlastnosti
Kategorie přepětí III
Stupeň znečištění 3
Elektrické vlastnosti
Zatěžovací rázové napětí 8 kV
Maximální ztrátový výkon při jmenovité podmínce 1,31 W
Data připojení
Počet přípojek na jedno patro 2
jmenovitý průřez 6 mm²
Jmenovitý průřez AWG 8
Patro 1 nahoře 1 dole 1
Závit šroubu M4
Utahovací moment 1,5 ... 1,8 Nm
Délka odstranění izolace 10 mm
válečkový kalibr A5
Přípojka podle normy IEC 60947-7-1
Průřez vodiče tuhý 0,2 mm² ... 10 mm²
Průřez vedení AWG 24 ... 8 (převedeno podle IEC)
Průřez vodiče (ohebného) 0,2 mm² ... 10 mm²
Průřez vodiče (ohebného) [AWG] 24 ... 8 (převedeno podle IEC)
Průřez vodiče flexibilní (koncovka vodiče bez plastové objímky) 0,25 mm² ... 6 mm²
Průřez vodiče flexibilní (koncovka vodiče s plastovou objímkou) 0,25 mm² ... 6 mm²
2 vodiče se stejným průřezem, tuhé 0,2 mm² ... 2,5 mm²
2 vodiče se stejným průřezem, ohebné 0,2 mm² ... 2,5 mm²
2 vodiče se stejným průřezem flexibilní s koncovkou vodiče bez plastové objímky 0,25 mm² ... 1,5 mm²
2 vodiče se stejným průřezem flexibilní s koncovkou vodiče TWIN s plastovou objímkou 0,5 mm² ... 4 mm²
Jmenovitý proud 41 A
Zatěžovací proud maximální 57 A (při průřezu vodiče 10 mm²)
Jmenovité napětí 1000 V
Poznámka Upozornění: V oblasti Download najdete povolení výrobků, průřezy přípoje a pokyny pro připojení hliníkových vodičů.
Jmenovitý průřez 6 mm²
Rozměry
Šířka 8,2 mm
Šířka krytu 2,2 mm
Výška 47,7 mm
Hloubka 46,9 mm
Hloubka na NS 35/7,5 47,5 mm
Hloubka na NS 35/15 55 mm
