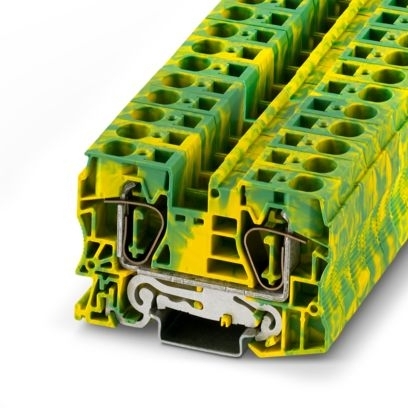

Pružinová svornice pro ochranný vodič, počet přípojek: 2, typ připojení: Pružinové připojení, 1. Patro, Jmenovitý průřez: 16 mm2, průřez: 0,2 mm2 - 25 mm2, způsob montáže: NS 35/7,5, NS 35/15, barva: zeleno-žlutá
Vlastnosti výrobku
Typ produktu Svornice ochranného vodiče
Počet přípojek 2
Počet řad 1
Izolační vlastnosti
Kategorie přepětí III
Stupeň znečištění 3
Elektrické vlastnosti
Zatěžovací rázové napětí 8 kV
Maximální ztrátový výkon při jmenovité podmínce 2,43 W
Data připojení
Patka ochranného vodiče Ano
Počet přípojek na jedno patro 2
jmenovitý průřez 16 mm²
1. Patro
Poznámka Dodržujte prosím proudovou zatížitelnost nosných lišt.
Délka odstranění izolace 18 mm
válečkový kalibr A7
Přípojka podle normy IEC 60947-7-2
Průřez vodiče tuhý 0,2 mm² ... 25 mm²
Průřez vedení AWG 24 ... 4 (převedeno podle IEC)
Průřez vodiče (ohebného) 0,2 mm² ... 16 mm²
Průřez vodiče (ohebného) [AWG] 24 ... 6 (převedeno podle IEC)
Průřez vodiče flexibilní (koncovka vodiče bez plastové objímky) 0,25 mm² ... 16 mm²
Průřez vodiče flexibilní (koncovka vodiče s plastovou objímkou) 0,25 mm² ... 16 mm²
Jmenovitý průřez 16 mm²
Rozměry
Šířka 12,2 mm
Šířka krytu 2,2 mm
Výška 80 mm
Hloubka na NS 35/7,5 51,5 mm
Hloubka na NS 35/15 59 mm
Údaje o materiálu
Barva zeleno-žlutá
Třída hořlavosti podle UL 94 V0
skupina izolačního materiálu I
Izolační materiál PA
Statické použití izolačního materiálu v chladu -60 °C
Relativní izolační látka teplotní index (Elec.; UL 746 B) 130 °C
Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R22 HL 1 - HL 3
Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R23 HL 1 - HL 3
Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R24 HL 1 - HL 3
Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R26 HL 1 - HL 3
Povrchy hořlavost NFPA 130 (ASTM E 162) úspěšně vykonáno
Specifická optická hustota kouřových plynů NFPA 130 (ASTM E 662) úspěšně vykonáno
Toxicita kouřových plynů NFPA 130 (SMP 800C) úspěšně vykonáno
