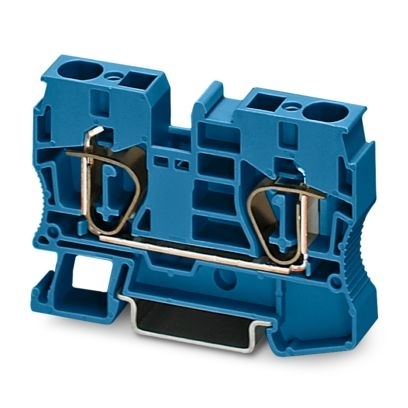

Průchozí svornice, jmenovité napětí: 1000 V, jmenovitý proud: 57 A, počet přípojek: 2, typ připojení: Pružinové připojení, 1. Patro, Jmenovitý průřez: 10 mm2, průřez: 0,2 mm2 - 16 mm2, způsob montáže: NS 35/7,5, NS 35/15, barva: modrá
Vlastnosti výrobku
Typ produktu Průchozí svornice
Oblast použití Železniční průmysl
Konstrukce strojů
Konstrukce zařízení
Procesní průmysl
Počet přípojek 2
Počet řad 1
Potenciály 1
Izolační vlastnosti
Kategorie přepětí III
Stupeň znečištění 3
Elektrické vlastnosti
Zatěžovací rázové napětí 8 kV
Maximální ztrátový výkon při jmenovité podmínce 1,82 W
Data připojení
Počet přípojek na jedno patro 2
jmenovitý průřez 10 mm²
1. Patro
Délka odstranění izolace 18 mm
válečkový kalibr A6
Přípojka podle normy IEC 60947-7-1
Průřez vodiče tuhý 0,2 mm² ... 16 mm²
Průřez vedení AWG 24 ... 6 (převedeno podle IEC)
Průřez vodiče (ohebného) 0,2 mm² ... 10 mm²
Průřez vodiče (ohebného) [AWG] 24 ... 8 (převedeno podle IEC)
Průřez vodiče flexibilní (koncovka vodiče bez plastové objímky) 0,25 mm² ... 10 mm²
Průřez vodiče flexibilní (koncovka vodiče s plastovou objímkou) 0,25 mm² ... 10 mm²
2 vodiče se stejným průřezem flexibilní s koncovkou vodiče TWIN s plastovou objímkou 1,5 mm² ... 2,5 mm²
Jmenovitý proud 57 A
Zatěžovací proud maximální 65 A (při průřezu vodiče 16 mm²)
Jmenovité napětí 1000 V
Jmenovitý průřez 10 mm²
Rozměry
Šířka 10,2 mm
Šířka krytu 2,2 mm
Výška 71,5 mm
Hloubka na NS 35/7,5 50,3 mm
Hloubka na NS 35/15 57,8 mm
