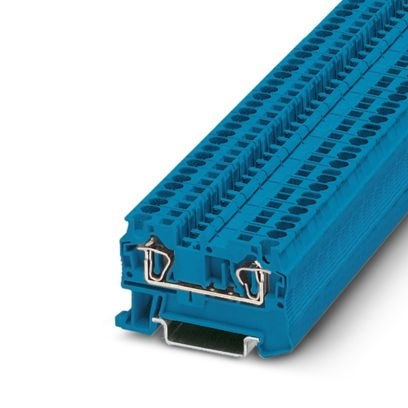

Průchozí svornice, jmenovité napětí: 800 V, jmenovitý proud: 32 A, počet přípojek: 2, typ připojení: Pružinové připojení, 1. Patro, Jmenovitý průřez: 4 mm2, průřez: 0,08 mm2 - 6 mm2, způsob montáže: NS 35/7,5, NS 35/15, barva: modrá
Vlastnosti výrobku
Typ produktu Průchozí svornice
Oblast použití Železniční průmysl
Konstrukce strojů
Konstrukce zařízení
Procesní průmysl
Počet přípojek 2
Počet řad 1
Potenciály 1
Izolační vlastnosti
Kategorie přepětí III
Stupeň znečištění 3
Elektrické vlastnosti
Zatěžovací rázové napětí 8 kV
Maximální ztrátový výkon při jmenovité podmínce 1,02 W
Data připojení
Počet přípojek na jedno patro 2
jmenovitý průřez 4 mm²
1. Patro
Délka odizolování 8 mm ... 10 mm
válečkový kalibr A4
Přípojka podle normy IEC 60947-7-1
Průřez vodiče tuhý 0,08 mm² ... 6 mm²
Průřez vedení AWG 28 ... 10 (převedeno podle IEC)
Průřez vodiče (ohebného) 0,08 mm² ... 4 mm²
Průřez vodiče (ohebného) [AWG] 28 ... 12 (převedeno podle IEC)
Průřez vodiče flexibilní (koncovka vodiče bez plastové objímky) 0,14 mm² ... 4 mm²
Průřez vodiče flexibilní (koncovka vodiče s plastovou objímkou) 0,14 mm² ... 4 mm²
2 vodiče se stejným průřezem flexibilní s koncovkou vodiče TWIN s plastovou objímkou 0,5 mm² ... 1 mm²
Jmenovitý proud 32 A
Zatěžovací proud maximální 40 A (při průřezu vodiče 6 mm²)
Jmenovité napětí 800 V
Jmenovitý průřez 4 mm²
Rozměry
Šířka 6,2 mm
Šířka krytu 2,2 mm
Výška 56 mm
Hloubka na NS 35/7,5 36,5 mm
Hloubka na NS 35/15 44 mm
Údaje o materiálu
Barva modrá
Třída hořlavosti podle UL 94 V0
skupina izolačního materiálu I
Izolační materiál PA
Statické použití izolačního materiálu v chladu -60 °C
Relativní izolační látka teplotní index (Elec.; UL 746 B) 130 °C
Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R22 HL 1 - HL 3
Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R23 HL 1 - HL 3
Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R24 HL 1 - HL 3
Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R26 HL 1 - HL 3
Povrchy hořlavost NFPA 130 (ASTM E 162) úspěšně vykonáno
Specifická optická hustota kouřových plynů NFPA 130 (ASTM E 662) úspěšně vykonáno
Toxicita kouřových plynů NFPA 130 (SMP 800C) úspěšně vykonáno
