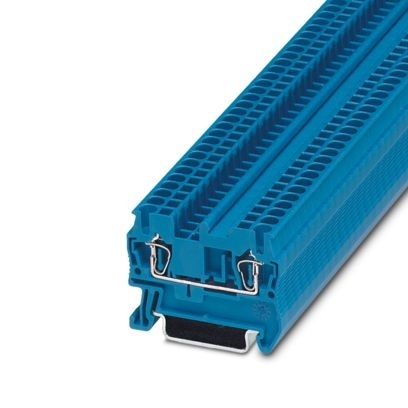

3031225 ST 2,5 BU - Průchozí svornice

Průchozí svornice, jmenovité napětí: 800 V, jmenovitý proud: 24 A, počet přípojek: 2, typ připojení: Pružinové připojení, Jmenovitý průřez: 2,5 mm2, průřez: 0,08 mm2 - 4 mm2, způsob montáže: NS 35/7,5, NS 35/15, barva: modrá

Vlastnosti výrobku
Typ produktu Průchozí svornice
Oblast použití Železniční průmysl
Konstrukce strojů
Konstrukce zařízení
Procesní průmysl
Počet přípojek 2
Počet řad 1
Potenciály 1
Izolační vlastnosti
Kategorie přepětí III
Stupeň znečištění 3

Elektrické vlastnosti
Zatěžovací rázové napětí 8 kV
Maximální ztrátový výkon při jmenovité podmínce 0,77 W

Data připojení
Počet přípojek na jedno patro 2
jmenovitý průřez 2,5 mm²
Délka odizolování 8 mm ... 10 mm
válečkový kalibr A3
Přípojka podle normy IEC 60947-7-1
Průřez vodiče tuhý 0,08 mm² ... 4 mm²
Průřez vedení AWG 28 ... 12 (převedeno podle IEC)
Průřez vodiče (ohebného) 0,08 mm² ... 2,5 mm²
Průřez vodiče (ohebného) [AWG] 28 ... 14 (převedeno podle IEC)
Průřez vodiče flexibilní (koncovka vodiče bez plastové objímky) 0,14 mm² ... 2,5 mm²
Průřez vodiče flexibilní (koncovka vodiče s plastovou objímkou) 0,14 mm² ... 2,5 mm²
2 vodiče se stejným průřezem flexibilní s koncovkou vodiče TWIN s plastovou objímkou 0,5 mm²
Jmenovitý proud 24 A (při 2.5 mm²)
Zatěžovací proud maximální 31 A (při průřezu vodiče 4 mm²)
Jmenovité napětí 800 V
Jmenovitý průřez 2,5 mm²

Rozměry
Šířka 5,2 mm
Šířka krytu 2,2 mm
Výška 48,5 mm
Hloubka na NS 35/7,5 36,5 mm
Hloubka na NS 35/15 44 mm
