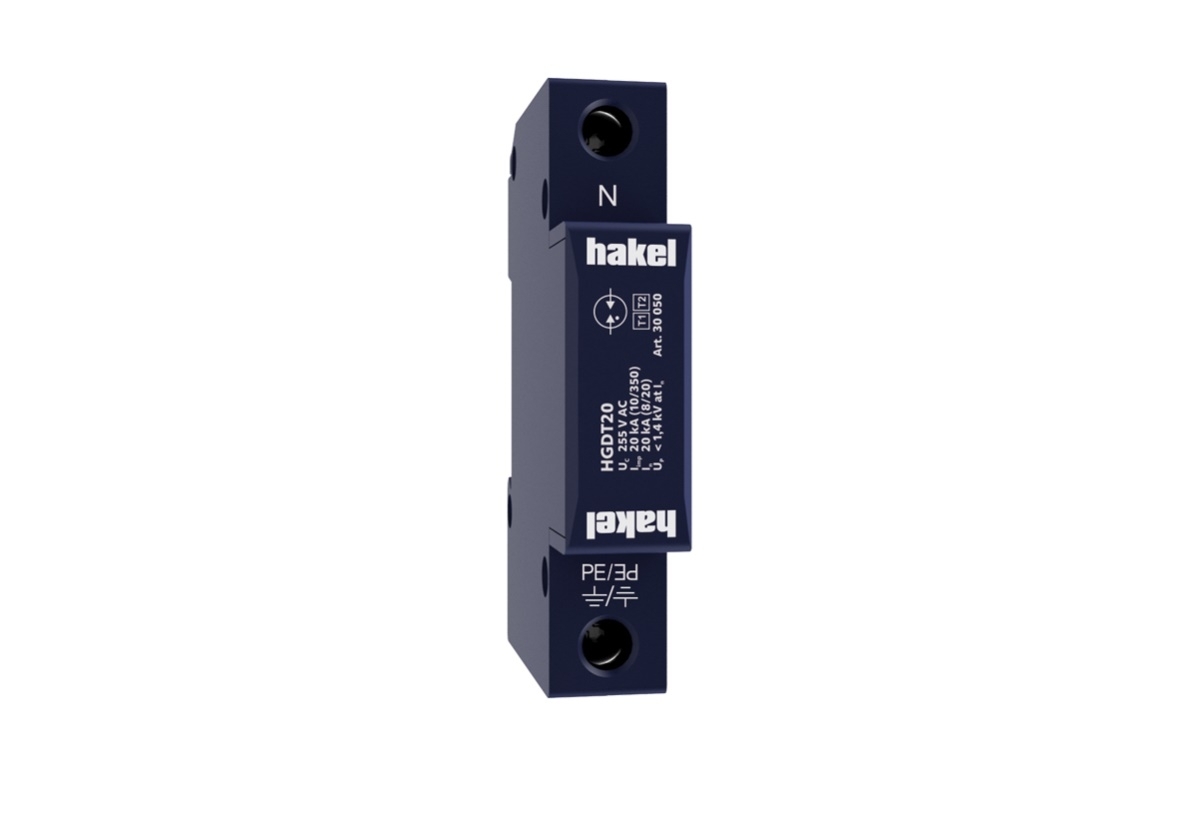

HGDT20
Svodiče impulzních proudů a rázového přepětí typu T1+T2.

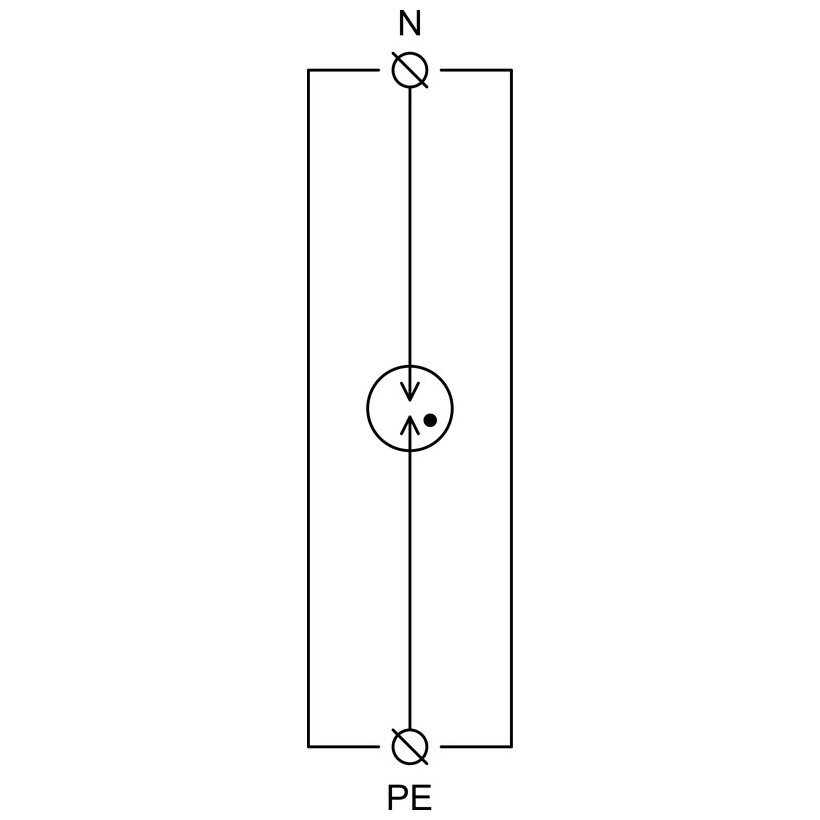

Výrobky obsahují plynem plněnou bleskojistku s velkou svodovou schopností.
Instalují se na rozhraní zón LPZ 0 – LPZ 2, v sítích typu TN-S, TT a ve speciálním provedení také v síti IT.
Vyrovnávají potenciál mezi vodiči N a PE v módu zapojení 1+1, 3+1.
Zajišťují nulový průsakový proud vodičem PE.
Označení M specifikuje konstrukční provedení s výměnným modulem.
Technické parametry
Klasifikace dle ČSN EN 61643-11 ed. 2 a IEC 61643-11:2011 T1, T2

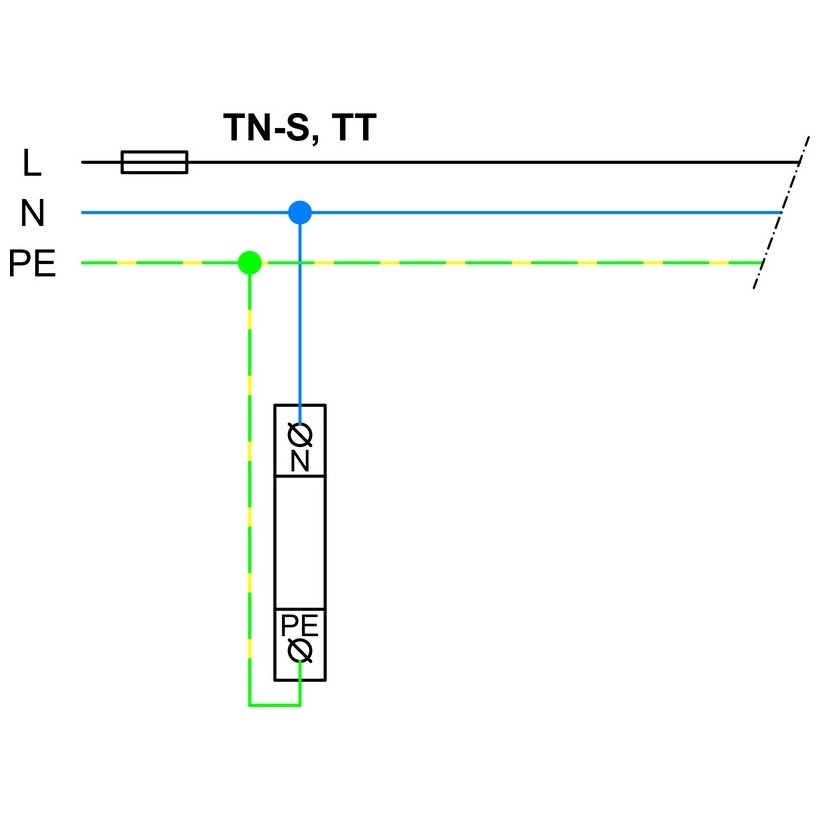

Vhodné pro síť TN-S, TT
Nejvyšší trvalé provozní napětí AC UC 255 V
Impulzní výbojový proud pro zkoušku třídy I (10/350) N/PE Iimp 20 kA
Náboj (N/PE) Q 10 As
Specifická energie pro zkoušku třídy I (N/PE) W/R 100 kJ/Ω
Jmenovitý výbojový proud pro zkoušku třídy II (8/20) N/PE In 20 kA
Napěťová ochranná hladina při Iimp Up < 1,4 kV
Zkušební dočasné přepětí (TOV) pro tT = 0,2 s (N/PE) UT 1 200 V
Doba odezvy (N/PE) tA < 100 ns
Zhášecí následný proud Ifi 0,1 kArms
Zóna ochrany před bleskem LPZ 0-1, LPZ 1-2, LPZ 2-3
Materiál pouzdra Polyamid PA6, UL94 V-0
Stupeň ochrany krytu IP20
Pracovní teplota ϑ - 40 ÷ 70 °C
Minimální průřez připojovacích měděných vodičů dle ČSN 33 2000-5-53 ed. 3 (neplatí pro „V“ zapojení) pro T1 S 6 mm² (L, N)
16 mm² (PE, PEN)
Minimální průřez připojovacích měděných vodičů dle ČSN 33 2000-5-53 ed. 3 (neplatí pro „V“ zapojení) pro T2 S 2,5 mm² (L, N)
6 mm² (PE, PEN)
Rozsah upnutí svorky (pevný vodič) 1,5 ÷ 25 mm2
Rozsah upnutí svorky (slaněný vodič) 1,5 ÷ 16 mm2
Utahovací moment 3
Způsob montáže Na lištu DIN 35 mm

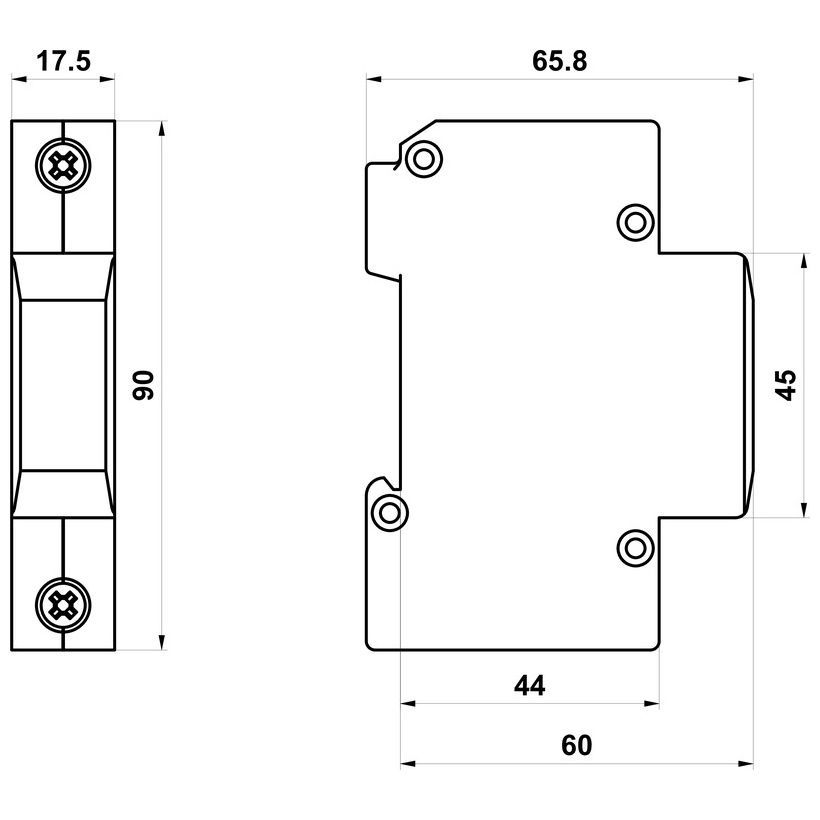

Modulární šířka 1
Pracovní poloha Libovolná
Místní signalizace Žádná
Dálková signalizace Ne
Životnost > 100 000 h
Výměnné provedení Ne
