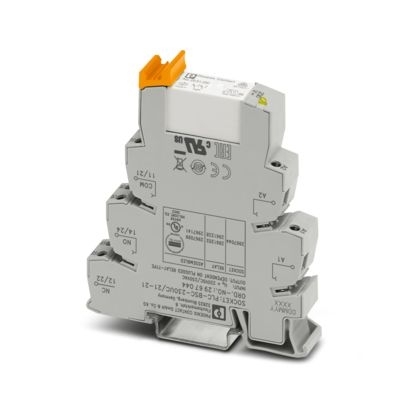

Rozhraní PLC tvořené základní svornicí PLC-BSC.../21, se šroubovými svorkami, a zásuvným miniaturním relé, s výkonovým kontaktem, k montáži na nosnou lištu NS 35/7,5; 2 přepínací kontakt, vstupní napětí 230 V AC/220 V DC
Vlastnosti výrobku
Typ produktu Reléový modul
Produktová řada PLC-INTERFACE
aplikace Univerzální
Provozní režim 100 % ED
Životnost mechanická 3x 107 počet sepnutí
Izolační vlastnosti
Izolace Bezpečné oddělení: Strana ovládání / strana kontaktu
Izolační vlastnosti
Izolace Bezpečné oddělení: Strana ovládání / strana kontaktu

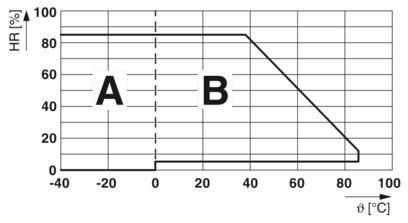

Kategorie přepětí III
Stupeň znečištění 3
Elektrické vlastnosti
Maximální ztrátový výkon při jmenovité podmínce 1,04 W
Zkušební napětí (vinutí/kontakt) 4 kV AC (50 Hz, 1 min., vinutí/kontakt)
Zkušební napětí (Přepínací kontakt / přepínací kontakt) 2,5 kV AC (50 Hz, 1 min., přepínací kontakt / přepínací kontakt)
Jmenovité rázové napětí 6 kV
Vstupní data
strana cívky
Vstupní jmenovité napětí UN 230 V AC
220 V DC

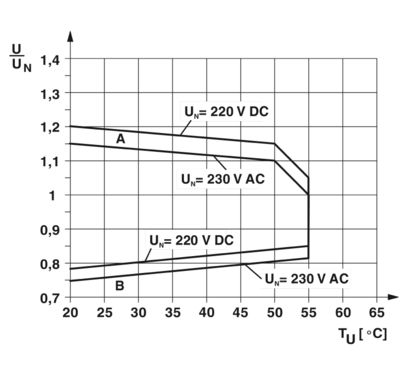

Rozsah vstupního napětí 179,4 V AC ... 264,5 V AC (20 °C)
171,6 V DC ... 264 V DC (20 °C)
Chování pohonu při spínání monostabilní
Pohon (pólování) pólované
Typický vstupní proud při UN 4,5 mA (při UN = 230 V AC)
4,3 mA (při UN = 220 V DC)
Doba odezvy typická 7 ms
typická doba návratu 10 ms
Ochranné spínání Můstkový usměrňovač; Můstkový usMěrňovač
Ukazatel provozního napětí LED žlutá

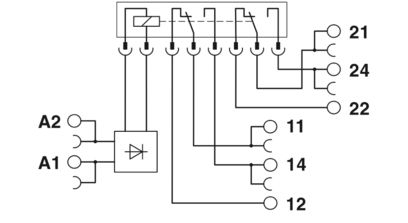

Výstupní data
Spínání
Provedení kontaktů 2 přepínací kontakt
Druh spínacího kontaktu Jednoduchý kontakt
Materiál kontaktu AgNi
Spínací napětí maximální 250 V AC/DC (Při napětích vyšších než 250 V (L1, L2, L3) mezi stejnými svorkami u sousedních modulů je třeba vložit oddělovací desku PLC-ATP. Můstkování potenciálu se pak provádí pomocí FBST 8-PLC...nebo...FBST 500...)
Spínací napětí minimální 5 V AC/DC (10 mA)
Mezní trvalý proud 6 A
zapínací proud maximální 15 A (300 ms)
Minimální spínací proud 10 mA (5 V)

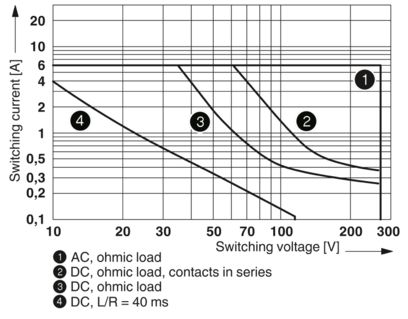

Vypínací výkon (ohmická zátěž) maximálně 140 W (při 24 V DC)
85 W (při 48 V DC)
60 W (při 60 V DC)
44 W (při 110 V DC)
60 W (při 220 V DC)
1500 VA (při 250 V AC)
Spínací schopnost 2 A (při 24 V, DC13)
3 A (při 24 V, AC15)
3 A (při 120 V, AC15)
0,2 A (při 250 V, DC13)
3 A (při 250 V, AC15)
Data připojení
Typ připojení Šroubové připojení
Délka odstranění izolace 8 mm
Závit šroubu M3
Průřez vodiče tuhý 0,14 mm² ... 2,5 mm²
Průřez vodiče ohebný 0,14 mm² ... 2,5 mm²
0,2 mm² ... 2,5 mm² (Samostatná koncovka vodiče)
2x 0,5 mm² ... 1,5 mm² (Koncovka vodiče TWIN)
Průřez vedení AWG 26 ... 14
Utahovací moment 0,6 Nm ... 0,8 Nm
Rozměry
Šířka 14 mm
Výška 80 mm
Hloubka 94 mm
