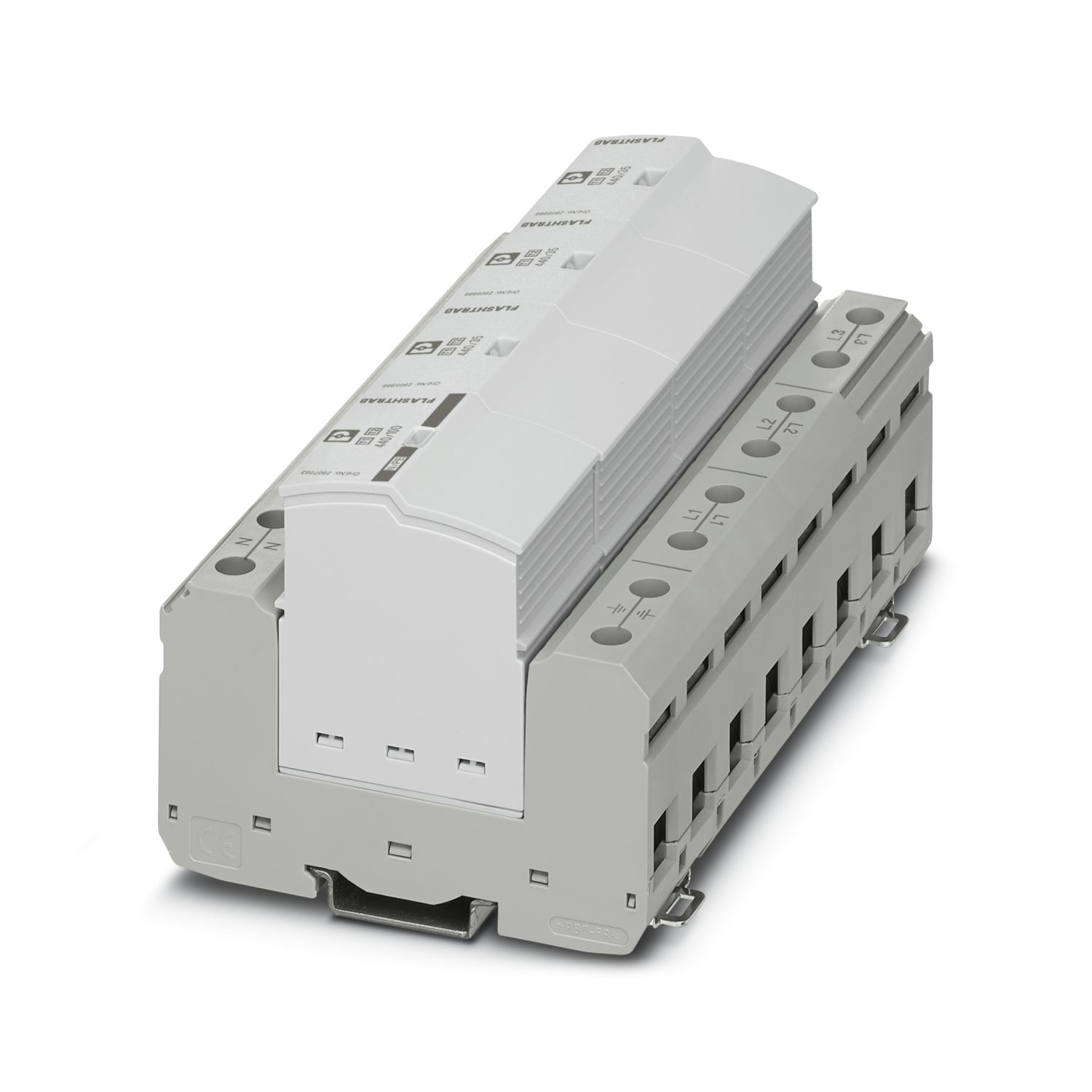

Vlastnosti výrobku
Typ produktu Kombinovaný svodič
Produktová řada SEC Family
Zkušební třída IEC I / II
T1 / T2
EN Type T1 / T2
Napájecí systém IEC TN-S
TT
Provedení Modul na nosnou lištu, dvoudílný, s možností zasunutí
Počet pólů 4
Hlášení přepěťová ochrana defektní opticky, kontakt dálkové signalizace
Stav údržby dat
Revize výrobku 08
Izolační vlastnosti
Kategorie přepětí III
Stupeň znečištění 2
Elektrické vlastnosti
Jmenovitá frekvence fN 50 Hz (60 Hz)
Indikace / Dálkové hlášení
Označení přípojky Kontakt dálkové signalizace závady
Spínací funkce Přepínací kontakt
Provozní napětí 12 V AC ... 250 V AC
125 V DC (200 mA DC)
Provozní proud 10 mA AC ... 1 A AC
1 A DC (30 V DC)
Data připojení
Typ připojení Šroubové připojení
Závit šroubu M5
Utahovací moment 4,5 Nm
Délka odstranění izolace 18 mm
Průřez vodiče ohebný 2,5 mm² ... 35 mm²
Průřez vodiče tuhý 2,5 mm² ... 35 mm²
Průřez vedení AWG 13 ... 2
Typ připojení Vidlice kabelového oka
Průřez vodiče ohebný 1,5 mm² ... 16 mm²
Kontakt dálkové signalizace závady
Typ připojení Připojení zástrčkou COMBICON se šroubovými svorkami
Závit šroubu M2
Utahovací moment 0,25 Nm
Délka odstranění izolace 7 mm
Průřez vodiče ohebný 0,14 mm² ... 1,5 mm²
Průřez vodiče tuhý 0,14 mm² ... 1,5 mm²
Průřez vedení AWG 28 ... 16
Rozměry
Šířka 142,4 mm
Výška 95,2 mm
Hloubka 74,5 mm (vč. nosná lišta 7,5 mm)
Dělicí jednotka 8 HM
