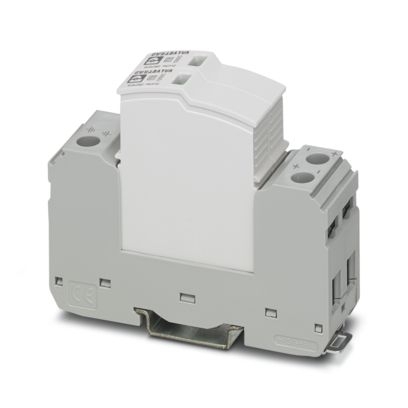

Zásuvný svodič přepětí, podle Typ 2 / Class II, pro napájecí zdroje DC s lineární provozní charakteristikou, s kontaktem dálkového hlášení.
Vlastnosti výrobku
Typ produktu Svodič přepětí
Produktová řada SEC Family
Zkušební třída IEC II
T2
EN Type T2
Napájecí systém IEC DC
Provedení Modul na nosnou lištu, dvoudílný, s možností zasunutí
Počet pólů 2
Hlášení přepěťová ochrana defektní opticky, kontakt dálkové signalizace
Izolační vlastnosti
Kategorie přepětí III
Stupeň znečištění 2
Elektrické vlastnosti
Jmenovité napětí UN 100 V DC ... 120 V DC
Indikace / Dálkové hlášení
Označení přípojky Kontakt dálkové signalizace závady
Spínací funkce Přepínací kontakt
Provozní napětí 5 V AC ... 250 V AC (Výšková poloha ≤ 2000 m amsl)
5 V AC ... 150 V AC (Výšková poloha > 2000 m n.m.)
125 V DC (200 mA DC)
Provozní proud 5 mA AC ... 1 A AC
1 A DC (30 V DC)
Data připojení
Typ připojení Šroubové připojení
Závit šroubu M5
Utahovací moment 4,5 Nm
Délka odstranění izolace 16 mm
Průřez vodiče ohebný 2,5 mm² ... 16 mm²
Průřez vodiče tuhý 2,5 mm² ... 25 mm²
Průřez vedení AWG 12 ... 4
Typ připojení Vidlice kabelového oka
Průřez vodiče ohebný 1,5 mm² ... 6 mm²
Kontakt dálkové signalizace závady
Typ připojení Připojení zástrčkou COMBICON se šroubovými svorkami
Závit šroubu M2
Utahovací moment 0,25 Nm
Délka odstranění izolace 7 mm
Průřez vodiče ohebný 0,14 mm² ... 1,5 mm²
Průřez vodiče tuhý 0,14 mm² ... 1,5 mm²
Průřez vedení AWG 28 ... 16

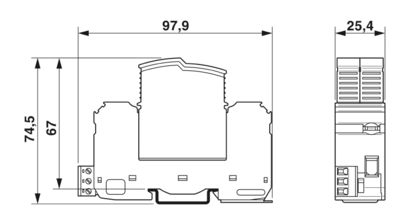

Rozměry
Šířka 25,4 mm
Výška 97,9 mm
Hloubka 74,5 mm (vč. nosná lišta 7,5 mm)
Dělicí jednotka 1,4 HM
Údaje o materiálu
Barva (Zástrčka) světle šedá (RAL 7035)
Barva (Základna) šedá (RAL 7042)
Třída hořlavosti podle UL 94 V-0
Hodnota CTI materiálu 600
Izolační materiál PA6.6-FR 20% GF
PBT-FR
Materiálová skupina I
Materiál pouzdra PA 6.6-FR 20 % GF
PBT-FR
