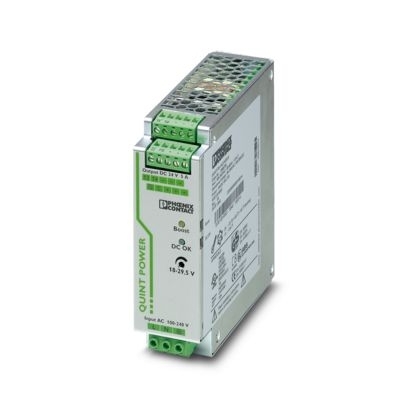

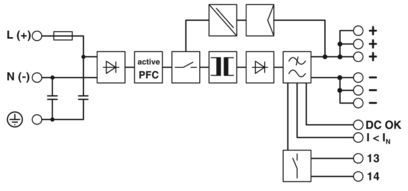

Primárně taktovaný napájecí zdroj QUINT POWER, Výměnné šroubové připojení, Montáž na nosnou lištu, SFB Technology (Selective Fuse Breaking), vstup: 1 fázové, výstup: 24 V DC / 5 A
Vstupní data
AC provoz
Konfigurace sítě Hvězdicová topologie
vstupní rozsah jmenovitého napětí 100 V AC ... 240 V AC
Rozsah vstupního napětí 85 V AC ... 264 V AC
110 V DC ... 350 V DC (typ. 90 V DC (UL 508: ≤ 300 V DC))
Max. dielektrická pevnost 300 V AC
Druh napájecího napětí AC/DC
Proudový ráz při zapínání < 15 A
Integrál proudového rázu při zapínání (I2t) < 1 A2s
Frekvenční rozsah AC 45 Hz ... 65 Hz
Frekvenční rozsah DC 0 Hz
Doba zálohování při výpadku sítě > 55 ms (120 V AC)
> 55 ms (230 V AC)
Příkon 1,2 A (120 V AC)
0,6 A (230 V AC)
1,3 A (110 V DC)
0,6 A (220 V DC)
Příkon jmenovitého výkonu 145 VA
Ochranné spínání Ochrana proti přepětí následkem přechodových jevů; Varistor
Faktor výkonu (cos phi) 0,94
Doba sepnutí typická < 0,15 s
Vstupní zabezpečení 5 A (pomalá reakce, interní)
Přípustné předjištění B6 B10 B16 AC:
Přípustné předjištění DC DC: předřadit vhodnou pojistku
Výběr vhodné pojistky pro ochranu vstupu 6 A ... 16 A (AC: Charakteristika B, C, D, K)
Svodový proud proti PE < 3,5 mA
Výstupní data
účinnost > 90 % (při 230 V AC a jmenovitých hodnotách)
Výchozí charakteristika U/I
Jmenovité výstupní napětí 24 V DC ±1 %
Oblast nastavení výstupního napětí (USet) 18 V DC ... 29,5 V DC (> 24 V DC, konstantní výkon omezen)
Jmenovitý výstupní proud (IN) 5 A (-25 °C ... 60 °C, UOUT = 24 V DC)
POWER BOOST (IBoost) 7,5 A (-25 °C ... 40 °C trvale, UOUT = 24 V DC)
Selective Fuse Breaking (ISFB) 30 A (12 ms)
Magnetické rozpojení jističe B2 / B4 / C2
Snížení výkonu 60 °C ... 70 °C (2,5 %/K)
Pevnost zpětného napájení ≤ 35 V DC
Ochrana před přepětím na výstupu (OVP) < 35 V DC
pravidelná odchylka < 1 % (změna zátěže staticky 10 % ... 90 %)
< 2 % (změna zátěže dynamicky 10 %... 90 %)
< 0,1 % (změna vstupního napájecího napětí ±10 %)
Zbytkové vlnění < 40 mVSS (při jmenovitých hodnotách)
Výstupní výkon 120 W
Ztráta výkonu běh naprázdno maximální 3 W
Ztráta výkonu jmenovitá zátěž maximální 15 W
Doba náběhu < 0,1 s (UOUT (10 % ... 90 %))
Paralelní zapojitelnost ano, k redundanci a zvýšení výkonu
Sériová schopnost přepínání ano
Signál: DC OK, aktivní
Popis výstupu UOUT > 0,9 x UN: High signál
Rozsah zapínacího napětí 18 V DC ... 24 V DC
zapínací proud maximální ≤ 20 mA (zkratuvzdorný)
Trvalý zátěžový proud ≤ 20 mA
Signál: DC OK, bez napětí
Popis výstupu reléový kontakt, UOUT > 0,9 x UN: kontakt sepnutý
Spínací napětí maximální 30 V AC
24 V DC
zapínací proud maximální 0,5 A
1 A
Trvalý zátěžový proud ≤ 1 A
Signál: POWER BOOST, aktivní
Popis výstupu IOUT < IN: Signál High
Rozsah zapínacího napětí 18 V DC ... 24 V DC
Výstupní napětí + 24 V DC
zapínací proud maximální 20 mA (zkratuvzdorný)
Trvalý zátěžový proud ≤ 20 mA
Data připojení
Vstup
Typ připojení Výměnné šroubové připojení
Min. průřez vodiče, tuhý 0,2 mm²
Max. průřez vodiče, tuhý 2,5 mm²
Min. průřez vodiče, ohebný 0,2 mm²
Max. průřez vodiče, ohebný 2,5 mm²
Průřez vodiče AWG min. 20
Průřez vodiče AWG max. 12
Délka odstranění izolace 7 mm
Závit šroubu M3
Utahovací moment min. 0,5 Nm
Utahovací moment max 0,6 Nm
Výstup
Typ připojení Výměnné šroubové připojení
Min. průřez vodiče, tuhý 0,2 mm²
Max. průřez vodiče, tuhý 2,5 mm²
Min. průřez vodiče, ohebný 0,2 mm²
Max. průřez vodiče, ohebný 2,5 mm²
Průřez vodiče AWG min. 20
Průřez vodiče AWG max. 12
Délka odstranění izolace 7 mm
Závit šroubu M3
Utahovací moment min. 0,5 Nm
Utahovací moment max 0,6 Nm
Signál
Typ připojení Výměnné šroubové připojení
Min. průřez vodiče, tuhý 0,2 mm²
Max. průřez vodiče, tuhý 2,5 mm²
Min. průřez vodiče, ohebný 0,2 mm²
Max. průřez vodiče, ohebný 2,5 mm²
Průřez vodiče AWG min. 20
Průřez vodiče AWG max. 12
Závit šroubu M3
Utahovací moment min. 0,5 Nm
Utahovací moment max 0,6 Nm
Elektrické vlastnosti
Počet fází 1,00
Izolační napětí vstup/výstup 4 kV AC (typová zkouška)
2 kV AC (Kusová zkouška)
Izolační napětí výstup/PE 500 V DC (Kusová zkouška)
Izolační napětí vstup/PE 3,5 kV AC (typová zkouška)
2 kV AC (Kusová zkouška)
Rozměry
Šířka 40 mm
Výška 130 mm
Hloubka 125 mm
Alternativní montáž
Šířka 122 mm
Výška 130 mm
Hloubka 43 mm
