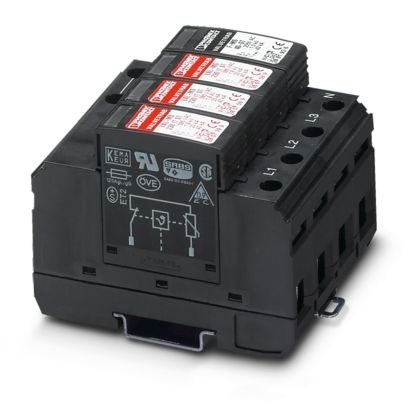

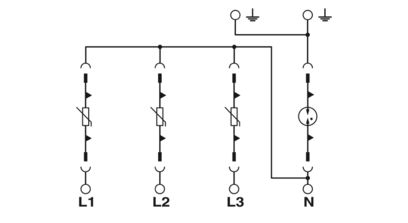

Svodič přepětí tvořený základnou a výměnnými ochrannými hlavicemi, k montáži na NS 35/7,5, jmenovité napětí: 230 V AC, zapojení 3 + 1
Vlastnosti výrobku
Typ produktu Svodič přepětí
Produktová řada VALVETRAB MS
Zkušební třída IEC II
T2
EN Type T2
Napájecí systém IEC TN-S
TT
Provedení Modul na nosnou lištu, dvoudílný, s možností zasunutí
Počet pólů 4
Hlášení přepěťová ochrana defektní opticky
Izolační vlastnosti
Kategorie přepětí III
Stupeň znečištění 2
Elektrické vlastnosti
Jmenovitá frekvence fN 50 Hz (60 Hz)
Data připojení
Typ připojení Šroubové připojení
Závit šroubu M5
Utahovací moment 3 Nm (1,5 mm² ... 16 mm²)
4,5 Nm (25 mm² ... 35 mm²)
Délka odstranění izolace 16 mm
Průřez vodiče ohebný 1,5 mm² ... 25 mm²
Průřez vodiče tuhý 1,5 mm² ... 35 mm²
Průřez vedení AWG 15 ... 2
Typ připojení Vidlice kabelového oka
Průřez vodiče ohebný 1,5 mm² ... 16 mm²

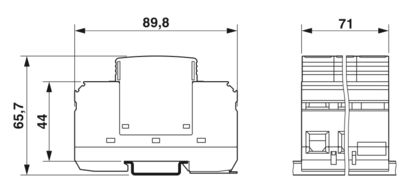

Rozměry
Šířka 71 mm
Výška 89,8 mm
Hloubka 65,7 mm (vč. nosná lišta 7,5 mm)
Dělicí jednotka 4 HM
