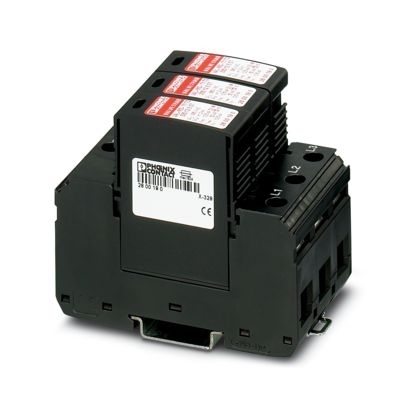

2800189 VAL-MS-T1/T2 335/12.5/3+0 - Svodič proudu blesku/svodič přepětí typ 1/2

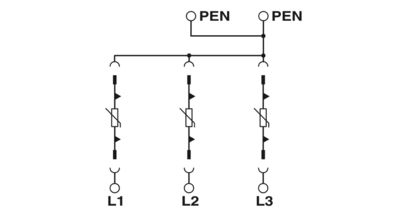

Univerzální výměnný svodič proudu / svodič přepětí nab bázi varistoru pro 3fázovou síť napájecího zdroje se společným N a PE (4vodičová soustava: L1, L2, L3, PEN)

Vlastnosti výrobku
Typ produktu Kombinace svodičů
Produktová řada VALVETRAB MS
Zkušební třída IEC I / II
T1 / T2
EN Type T1 / T2
Napájecí systém IEC TN-C
Provedení Modul na nosnou lištu, dvoudílný, s možností zasunutí
Počet pólů 3
Hlášení přepěťová ochrana defektní opticky
Izolační vlastnosti
Kategorie přepětí III
Stupeň znečištění 2

Elektrické vlastnosti
Jmenovitá frekvence fN 50 Hz (60 Hz)

Data připojení
Typ připojení Šroubové připojení
Závit šroubu M5
Utahovací moment 3 Nm (1,5 mm² ... 16 mm²)
4,5 Nm (25 mm² ... 35 mm²)
Délka odstranění izolace 16 mm
Průřez vodiče ohebný 1,5 mm² ... 25 mm²
Průřez vodiče tuhý 1,5 mm² ... 35 mm²
Průřez vedení AWG 15 ... 2
Typ připojení Vidlice kabelového oka
Průřez vodiče ohebný 1,5 mm² ... 16 mm²

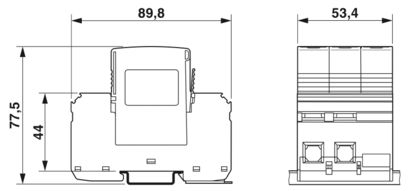

Rozměry
Šířka 53,4 mm
Výška 89,8 mm
Hloubka 77,5 mm (vč. nosná lišta 7,5 mm)
Dělicí jednotka 3 HM
