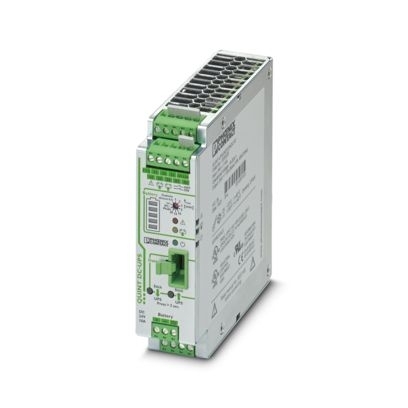

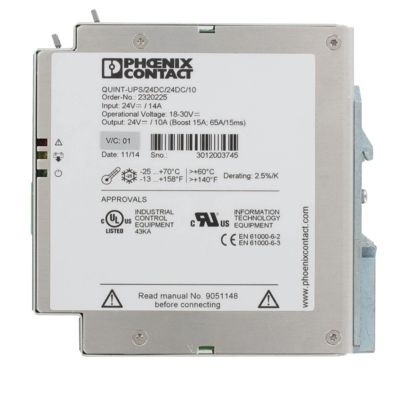

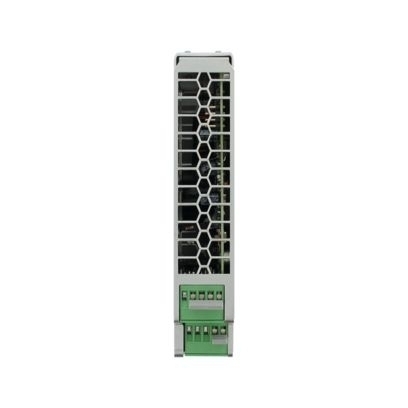

Zdroj nepřerušeného napájení s technologií IQ k montáži na nosnou lištu, vstup: 24 V DC, výstup: 24 V DC / 10 A, vč. montovaného univerzálního adaptéru na nosnou lištu UTA 107/30
Vstupní data
Provoz stejnosměrného proudu
Vstupní napětí 24 V DC
vstupní rozsah jmenovitého napětí 24 V DC
Rozsah vstupního napětí 18 V DC ... 30 V DC
Rozsah vstupního napětí DC 18 V DC ... 30 V DC
Druh napájecího napětí DC
Vyrovnávací čas 3 h (s bateriovým modulem 38 AH)
Příkon 19 A (maximální, síťový provoz)
10,4 mA (běh naprázdno, síťový provoz)
4 A (proces nabíjení, síťový provoz)
Pevný práh zapnutí ≤ 22 V DC
Práh zapnutí proměnný 1 V/0,1 s
Výstupní data
účinnost > 98 % (Síťový provoz u nabitého akumulátoru energie)
> 98 % (Bateriový provoz)
Jmenovité výstupní napětí 24 V DC
rozsah výstupního napětí 18 V DC ... 30 V DC
Jmenovitý výstupní proud (IN) 10 A (-25 °C ... 50 °C)
Omezení výstupního proudu V síťovém provozu v souladu s předřazeným omezením proudu
> 15 A (Bateriový provoz)
Doba přemostění 10800 s
Snížení výkonu 60 °C ... 70 °C (2,5 %/K)
60 °C ... 70 °C (2,5 %/K)
Výstupní výkon 240 W
Ztrátový výkonz 2,6 W (Síťový provoz)
4,6 W (Síťový provoz)
2,9 W (Bateriový provoz)
5,27 W (Bateriový provoz)
Paralelní zapojitelnost ano, až 2 moduly s redundantním modulem
2 (Přístroje)
Sériová schopnost přepínání ne
ne
Síťový provoz
Jmenovité výstupní napětí 24 V DC
rozsah výstupního napětí 18 V DC ... 30 V DC
Jmenovitý výstupní proud (IN) 10 A (-25 °C ... 60 °C)
POWER BOOST (IBoost) 15 A (-25 °C ... 40 °C)
Selective Fuse Breaking (ISFB) 60 A (-25 °C ... 60 °C)
Trvání 12 ms (SFB Technology)
Bateriový provoz
Jmenovité výstupní napětí 24 V DC
rozsah výstupního napětí 19,2 V DC ... 27,6 V DC (UOUT = UBAT - 0,5 V DC)
Jmenovitý výstupní proud (IN) 10 A (-25 °C ... 60 °C)
POWER BOOST (IBoost) 15 A (-25 °C ... 40 °C)
Selective Fuse Breaking (ISFB) 65 A (-25 °C ... 60 °C)
Trvání 15 ms (SFB Technology)
Signál: Alarm
Popis výstupu Relé (beznapěťové)
Spínací napětí maximální ≤ 30 V AC/DC
Trvalý zátěžový proud ≤ 100 mA
Signál: Battery Charge
Popis výstupu Relé (beznapěťové)
Spínací napětí maximální ≤ 30 V AC/DC
Výstupní napětí 24 V
Trvalý zátěžový proud ≤ 100 mA
Signál: Battery Mode
Popis výstupu Relé (beznapěťové)
Spínací napětí maximální ≤ 30 V AC/DC
Výstupní napětí 24 V
Trvalý zátěžový proud ≤ 100 mA
Akumulátor energie
Jmenovité napětí UN 24 V DC
Koncové nabíjecí napětí 24 V DC ... 29 V DC (kompenzované teplotně)
Nabíjecí proud 0,2 A ... 2,88 A
Rozsah jmenovité kapacity 1,3 Ah ... 140 Ah
Prezenční zkouška baterie / časový interval 1 min.
Prezenční zkouška baterie (cyklická) 60 s
Technologie IQ ano
Kompenzace teploty 42 mV/K (přednastaveno)
Kompenzace teploty (přednastaveno) 42 mV/K
Správa sítě Ano
Data připojení
Vstup
Typ připojení Výměnné šroubové připojení
Min. průřez vodiče, tuhý 0,2 mm²
Max. průřez vodiče, tuhý 2,5 mm²
Min. průřez vodiče, ohebný 0,2 mm²
Max. průřez vodiče, ohebný 2,5 mm²
Průřez vodiče AWG min. 16
Průřez vodiče AWG max. 12
Délka odstranění izolace 7 mm
Závit šroubu M4
Utahovací moment min. 0,5 Nm
Utahovací moment max 0,6 Nm
Výstup
Typ připojení Výměnné šroubové připojení
Min. průřez vodiče, tuhý 0,2 mm²
Max. průřez vodiče, tuhý 2,5 mm²
Min. průřez vodiče, ohebný 0,2 mm²
Max. průřez vodiče, ohebný 2,5 mm²
Průřez vodiče AWG min. 16
Průřez vodiče AWG max. 12
Délka odstranění izolace 7 mm
Závit šroubu M4
Utahovací moment min. 0,5 Nm
Utahovací moment max 0,6 Nm
Signál
Min. průřez vodiče, tuhý 0,2 mm²
Max. průřez vodiče, tuhý 2,5 mm²
Min. průřez vodiče, ohebný 0,2 mm²
Max. průřez vodiče, ohebný 2,5 mm²
Průřez vodiče AWG min. 24
Průřez vodiče AWG max. 12
Závit šroubu M4
Utahovací moment min. 0,5 Nm
Utahovací moment max 0,6 Nm
Elektrické vlastnosti
Izolační napětí vstup/výstup 500 V DC
Izolační napětí vstup, výstup/pouzdro 750 V DC
Vlastnosti výrobku
Typ produktu DC UPS
Produktová řada QUINT USV
Technologie IQ ano
MTBF (IEC 61709, SN 29500) > 500000 h (40 °C)
Izolační vlastnosti
Třída ochrany III
Očekávaná životnost (elektrolytické kondenzátory)
Čas 295585 h
Rozměry
Šířka 35 mm
Výška 130 mm
Hloubka 125 mm
Montážní rozměr
Instalační vzdálenost vpravo/vlevo 5 mm / 5 mm
Instalační vzdálenost nahoře/dole 50 mm / 50 mm
Alternativní montáž
Šířka 123 mm
Výška 130 mm
Hloubka 39 mm
