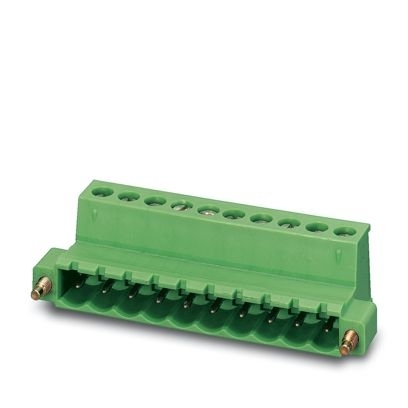

Konektor desek plošných spojů, jmenovitý průřez: 2,5 mm2, barva: zelená, jmenovitý proud: 12 A, jmenovité napětí (III/2): 320 V, povrch kontaktů: Cín, typ kontaktu: Trn, počet potenciálů: 4, počet řad: 1, počet pólů: 4, počet přípojek: 4, řada výrobků: IC 2,5/..-STF, rozteč: 5,08 mm, typ připojení: Šroubová svorka s tahovým pouzdrem, typ šroubového připojení: L Podélná štěrbina, směr připojení vodič/deska: 0 °, aretační zámek: - bez zajišťovacího háčku, systém zásuvných hlavic: COMBICON MSTB 2,5, zajištění: Šroubový zámek, způsob upevnění: Šroubová přípojka, způsob balení: zabaleno v krabici
Vlastnosti výrobku
Typ produktu Konektor desek plošných spojů
Produktová řada IC 2,5/..-STF
Produktová řada COMBICON Connectors M
Provedení Invertovaný
Počet pólů 4
Rozteč 5,08 mm
Počet přípojek 4
Počet řad 1
Počet potenciálů 4
Pojistná příruba Šroubová přípojka
Elektrické vlastnosti
Jmenovitý proud IN 12 A
Jmenovité napětí UN 320 V
Stupeň znečištění 3
Vnitřní odpor 1,6 mΩ
Jmenovité napětí (III/3) 250 V
Jmenovité rázové napětí (III/3) 4 kV
Jmenovité napětí (III/2) 320 V
Jmenovité rázové napětí (III/2) 4 kV
Jmenovité napětí (II/2) 630 V
Jmenovité rázové napětí (II/2) 4 kV
Data připojení
Technologie připojení
Provedení Invertovaný
Systém konektorů COMBICON MSTB 2,5
Jmenovitý průřez 2,5 mm²
Typ kontaktu Trn
Zajištění
Druh zajištění Šroubový zámek
Pojistná příruba Šroubová přípojka
Utahovací moment 0,3 Nm
Připojení vodiče
Typ připojení Šroubová svorka s tahovým pouzdrem
Směr připojení vodič/deska 0 °
Průřez vodiče tuhý 0,2 mm² ... 2,5 mm²
Průřez vodiče ohebný 0,2 mm² ... 2,5 mm²
Průřez vedení AWG 24 ... 12
Průřez vodiče flexibilní s koncovkou vodiče bez plastové objímky 0,25 mm² ... 2,5 mm²
Průřez vodiče flexibilní s koncovkou vodiče s plastovou objímkou 0,25 mm² ... 2,5 mm²
2 vodiče se stejným průřezem, tuhé 0,2 mm² ... 1 mm²
2 vodiče se stejným průřezem, ohebné 0,2 mm² ... 1,5 mm²
2 vodiče se stejným průřezem flexibilní s koncovkou vodiče bez plastové objímky 0,25 mm² ... 1 mm²
2 vodiče se stejným průřezem flexibilní s koncovkou vodiče TWIN s plastovou objímkou 0,5 mm² ... 1,5 mm²
Vnitřní válcový rozměr a x b / průměr 2,8 mm x 2,0 mm / 2,4 mm
Délka odizolování 7 mm
Utahovací moment 0,5 Nm ... 0,6 Nm
Údaje o koncovkách vodiče bez izolačního límce
doporučené lisovací kleště 1212034 CRIMPFOX 6
Údaje o koncovkách vodiče s izolačním límcem
doporučené lisovací kleště 1212034 CRIMPFOX 6
Údaje o materiálu
Údaje o materiálu - kontakt
Poznámka V souladu s WEEE/RoHS, bez obsahu whiskerů podle IEC 60068-2-82/JEDEC JESD 201
Materiál kontakt Cu slitina
Povrchové vlastnosti galvanicky pocínovaný
Kovový povrch bod připojení (povrchová vrstva) Cín (5 - 7 µm Sn)
Kovový povrch bod připojení (mezivrstva) Nikl (2 - 3 µm Ni)
Kovový povrch oblast kontaktu (povrchová vrstva) Cín (5 - 7 µm Sn)
Kovový povrch oblast kontaktu (mezivrstva) Nikl (2 - 3 µm Ni)
Údaje o materiálu - pouzdro
Barva (Pouzdro) zelená (6021)
Izolační materiál PA
skupina izolačního materiálu I
CTI dle IEC 60112 600
Třída hořlavosti podle UL 94 V0
Číslo vznětlivosti žhnoucího drátu GWFI podle EN 60695-2-12 850
Číslo vznětlivosti žhnoucího drátu GWIT podle EN 60695-2-13 775
Teplota Brinellovy zkoušky tvrdosti podle EN 60695-10-2 125 °C
