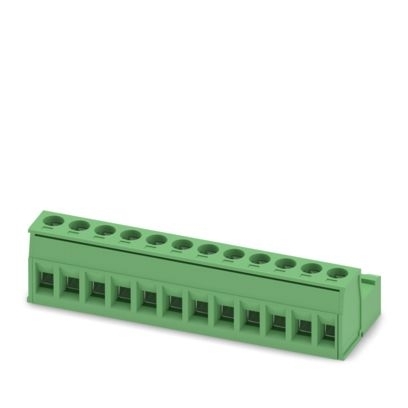

Konektor desek plošných spojů, jmenovitý průřez: 2,5 mm2, barva: zelená, jmenovitý proud: 12 A, jmenovité napětí (III/2): 320 V, povrch kontaktů: Cín, typ kontaktu: Trn, počet potenciálů: 12, počet řad: 1, počet pólů: 12, počet přípojek: 12, řada výrobků: IC 2,5/..-ST, rozteč: 5,08 mm, typ připojení: Šroubová svorka s tahovým pouzdrem, typ šroubového připojení: L Podélná štěrbina, směr připojení vodič/deska: 0 °, aretační zámek: - bez zajišťovacího háčku, systém zásuvných hlavic: COMBICON MSTB 2,5, zajištění: bez, způsob upevnění: bez, způsob balení: zabaleno v krabici
Vlastnosti výrobku
Typ produktu Konektor desek plošných spojů
Produktová řada IC 2,5/..-ST
Produktová řada COMBICON Connectors M
Provedení Invertovaný
Počet pólů 12
Rozteč 5,08 mm
Počet přípojek 12
Počet řad 1
Počet potenciálů 12
Pojistná příruba bez
Elektrické vlastnosti
Jmenovitý proud IN 12 A
Jmenovité napětí UN 320 V
Stupeň znečištění 3
Vnitřní odpor 2,9 mΩ
Jmenovité napětí (III/3) 250 V
Jmenovité rázové napětí (III/3) 4 kV
Jmenovité napětí (III/2) 320 V
Jmenovité rázové napětí (III/2) 4 kV
Jmenovité napětí (II/2) 630 V
Jmenovité rázové napětí (II/2) 4 kV
Data připojení
Technologie připojení
Provedení Invertovaný
Systém konektorů COMBICON MSTB 2,5
Jmenovitý průřez 2,5 mm²
Typ kontaktu Trn
Zajištění
Druh zajištění bez
Pojistná příruba bez
Připojení vodiče
Typ připojení Šroubová svorka s tahovým pouzdrem
Směr připojení vodič/deska 0 °
Průřez vodiče tuhý 0,2 mm² ... 2,5 mm²
Průřez vodiče ohebný 0,2 mm² ... 2,5 mm²
Průřez vedení AWG 24 ... 12
Průřez vodiče flexibilní s koncovkou vodiče bez plastové objímky 0,25 mm² ... 2,5 mm²
Průřez vodiče flexibilní s koncovkou vodiče s plastovou objímkou 0,25 mm² ... 2,5 mm²
2 vodiče se stejným průřezem, tuhé 0,2 mm² ... 1 mm²
2 vodiče se stejným průřezem, ohebné 0,2 mm² ... 1,5 mm²
2 vodiče se stejným průřezem flexibilní s koncovkou vodiče bez plastové objímky 0,25 mm² ... 1 mm²
2 vodiče se stejným průřezem flexibilní s koncovkou vodiče TWIN s plastovou objímkou 0,5 mm² ... 1,5 mm²
Vnitřní válcový rozměr a x b / průměr 2,8 mm x 2,0 mm / 2,4 mm
Délka odizolování 7 mm
Utahovací moment 0,5 Nm ... 0,6 Nm
Údaje o koncovkách vodiče bez izolačního límce
doporučené lisovací kleště 1212034 CRIMPFOX 6
Údaje o koncovkách vodiče s izolačním límcem
doporučené lisovací kleště 1212034 CRIMPFOX 6
Údaje o materiálu
Údaje o materiálu - kontakt
Poznámka V souladu s WEEE/RoHS, bez obsahu whiskerů podle IEC 60068-2-82/JEDEC JESD 201
Materiál kontakt Cu slitina
Povrchové vlastnosti galvanicky pocínovaný
Kovový povrch bod připojení (povrchová vrstva) Cín (5 - 7 µm Sn)
Kovový povrch bod připojení (mezivrstva) Nikl (2 - 3 µm Ni)
Kovový povrch oblast kontaktu (povrchová vrstva) Cín (5 - 7 µm Sn)
Kovový povrch oblast kontaktu (mezivrstva) Nikl (2 - 3 µm Ni)
Údaje o materiálu - pouzdro
Barva (Pouzdro) zelená (6021)
Izolační materiál PA
skupina izolačního materiálu I
CTI dle IEC 60112 600
Třída hořlavosti podle UL 94 V0
Číslo vznětlivosti žhnoucího drátu GWFI podle EN 60695-2-12 850
Číslo vznětlivosti žhnoucího drátu GWIT podle EN 60695-2-13 775
Teplota Brinellovy zkoušky tvrdosti podle EN 60695-10-2 125 °C
Rozměry
Rozteč 5,08 mm
Šířka [w] 62,46 mm
Výška [h] 15 mm
Délka [l] 19,2 mm
Podmínky okolního prostředí a životnosti
Vibrační zkouška
Specifikace zkoušky DIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Frekvence 10 - 150 - 10 Hz
Rychlost rozmítání 1 oktáva/min.
Amplituda 0,35 mm (10 Hz ... 60,1 Hz)
Zrychlení 5g (60,1 Hz ... 150 Hz)
Zkušební doba na jednu osu 2,5 h
Zkouška životnosti
Specifikace zkoušky DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Výdržné rázové napětí v nadmořské výšce 4,8 kV
Průchozí odpor R1 2,9 mΩ
Průchozí odpor R2 3 mΩ
Počet připojení 25
Izolační odpor sousedících pólů > 5 MΩ
Klimatická zkouška
Specifikace zkoušky DIN EN ISO 6988:1997-03
Nebezpečí vzniku koroze 0,2 dm3 SO2 na 300 dm3/40 °C/1 cyklus
Namáhání teplem 100 °C/168 h
Výdržné střídavé napětí 2,21 kV
Okolní podmínky

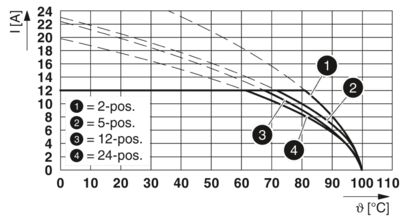

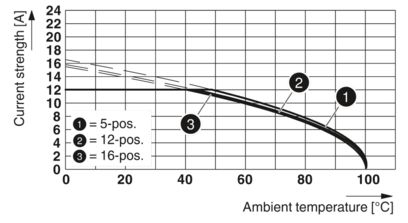

Teplota prostředí (provoz) -40 °C ... 100 °C (v závislosti na zátěžové křivce)
Teplota prostředí (skladování/přeprava) -40 °C ... 70 °C
Relativní vlhkost vzduchu (skladování/přeprava) 30 % ... 70 %
teplota okolí (montáž) -5 °C ... 100 °C
