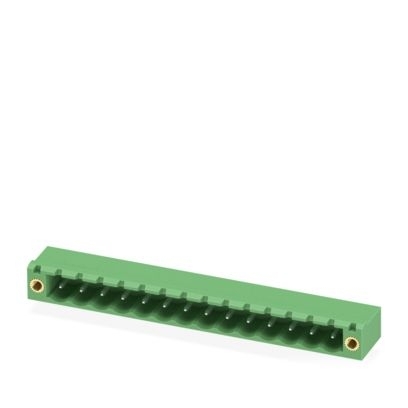

Zásuvka konektoru desky plošných spojů, jmenovitý průřez: 2,5 mm2, barva: zelená, jmenovitý proud: 12 A, jmenovité napětí (III/2): 320 V, povrch kontaktů: Cín, typ kontaktu: Trn, počet potenciálů: 14, počet řad: 1, počet pólů: 14, počet přípojek: 14, řada výrobků: MSTB 2,5/..-GF, rozteč: 5,08 mm, montáž: Vlnové pájení, pin-layout: Lineární pinning, délka pinu [P]: 3,23 mm, počet pájecích kolíků na každý potenciál: 1, systém zásuvných hlavic: COMBICON MSTB 2,5, Orientace tvaru konektoru: Standardní, zajištění: Šroubový zámek, způsob upevnění: Závitová příruba,
Vlastnosti výrobku
Typ produktu Zásuvka konektoru desky plošných spojů
Produktová řada MSTB 2,5/..-GF
Produktová řada COMBICON Connectors M
Provedení Standardní
Počet pólů 14
Rozteč 5,08 mm
Počet přípojek 14
Počet řad 1
Počet potenciálů 14
Pojistná příruba Závitová příruba
Uspořádání kolíků Lineární pinning
Počet pájecích kolíků na každý potenciál 1
Elektrické vlastnosti
Jmenovitý proud IN 12 A
Jmenovité napětí UN 320 V
Stupeň znečištění 3
Vnitřní odpor 1 mΩ
Jmenovité napětí (III/3) 250 V
Jmenovité rázové napětí (III/3) 4 kV
Jmenovité napětí (III/2) 320 V
Jmenovité rázové napětí (III/2) 4 kV
Jmenovité napětí (II/2) 400 V
Jmenovité rázové napětí (II/2) 4 kV
Montáž
Způsob montáže Vlnové pájení
Uspořádání kolíků Lineární pinning
Příruba
Utahovací moment 0,3 Nm
Upevnění k desce plošných spojů
Utahovací moment 0,3 Nm
Šroub Šroub do plechu ISO 1481-ST 2,2x6,5 C nebo ISO 7049-ST 2,2x6,5 C
Údaje o materiálu
Údaje o materiálu - kontakt
Poznámka V souladu s WEEE/RoHS, bez obsahu whiskerů podle IEC 60068-2-82/JEDEC JESD 201
Materiál kontakt Cu slitina
Povrchové vlastnosti galvanicky pocínovaný
Kovový povrch oblast kontaktu (povrchová vrstva) Cín (3 - 5 µm Sn)
Kovový povrch oblast kontaktu (mezivrstva) Nikl (1,3 - 3 µm Ni)
Kovový povrch oblast pájení (povrchová vrstva) Cín (3 - 5 µm Sn)
Kovový povrch oblast pájení (mezivrstva) Nikl (1,3 - 3 µm Ni)
Údaje o materiálu - pouzdro
Barva (Pouzdro) zelená (6021)
Izolační materiál PBT
skupina izolačního materiálu IIIa
CTI dle IEC 60112 225
Třída hořlavosti podle UL 94 V0
