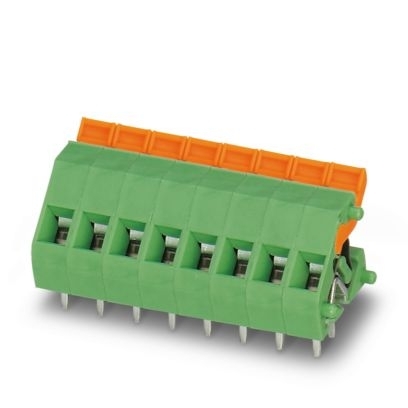

Svorka desky plošných spojů, jmenovitý proud: 16 A, jmenovité napětí (III/2): 400 V, jmenovitý průřez: 1,5 mm2, počet potenciálů: 1, počet řad: 1, počet pólů na řadu: 1, řada výrobků: ZFKDS(A) 1,5-W, rozteč: 5,08 mm, typ připojení: Pružinové připojení, montáž: Vlnové pájení, směr připojení vodič/deska: 45 °, barva: zelená, Pin-Layout: Lineární pinning, Délka pinu [P]: 3,5 mm, počet pájecích kolíků na každý potenciál: 2, způsob balení: zabaleno v krabici. Jednotlivý kotouč k individuálnímu sestavení různých počtů pólů. K uzavření bloku je zapotřebí navíc zakončovací svornice (viz příslušenství). Jsou nabízeny rovněž výrobky v blocích s různým počtem pólů.
Vlastnosti výrobku
Typ produktu Nevyměnitelná svorka desky s plošnými spoji
Produktová řada ZFKDS(A) 1,5-W
Produktová řada COMBICON Terminals S
Provedení Řaditelná svorka pro plošné spoje
Počet pólů 1
Rozteč 5,08 mm
Počet přípojek 1
Počet řad 1
Počet potenciálů 1
Uspořádání kolíků Lineární pinning
Počet pájecích kolíků na každý potenciál 2
Elektrické vlastnosti
Jmenovitý proud IN 16 A
Jmenovité napětí UN 400 V
Stupeň znečištění 3
Jmenovité napětí (III/3) 250 V
Jmenovité rázové napětí (III/3) 4 kV
Jmenovité napětí (III/2) 400 V
Jmenovité rázové napětí (III/2) 4 kV
Jmenovité napětí (II/2) 630 V
Jmenovité rázové napětí (II/2) 4 kV
Data připojení
Technologie připojení
Jmenovitý průřez 1,5 mm²
Připojení vodiče
Typ připojení Pružinové připojení
Průřez vodiče tuhý 0,2 mm² ... 2,5 mm²
Průřez vodiče ohebný 0,2 mm² ... 1,5 mm²
Průřez vedení AWG 24 ... 14
Průřez vodiče flexibilní s koncovkou vodiče bez plastové objímky 0,25 mm² ... 1,5 mm²
Průřez vodiče flexibilní s koncovkou vodiče s plastovou objímkou 0,25 mm² ... 1,5 mm²
Délka odizolování 7,5 mm
Údaje o materiálu
Údaje o materiálu - kontakt
Poznámka V souladu s WEEE/RoHS, bez obsahu whiskerů podle IEC 60068-2-82/JEDEC JESD 201
Materiál kontakt Cu slitina
Povrchové vlastnosti pozinkovaný žárově ponorem
Kovový povrch bod připojení (povrchová vrstva) Cín (10 - 16 µm Sn)
Kovový povrch oblast pájení (povrchová vrstva) Cín (10 - 16 µm Sn)
Údaje o materiálu - pouzdro
Barva (Pouzdro) zelená (6021)
Izolační materiál PA
skupina izolačního materiálu I
CTI dle IEC 60112 600
Třída hořlavosti podle UL 94 V0
Číslo vznětlivosti žhnoucího drátu GWFI podle EN 60695-2-12 850
Číslo vznětlivosti žhnoucího drátu GWIT podle EN 60695-2-13 775
Teplota Brinellovy zkoušky tvrdosti podle EN 60695-10-2 125 °C
Údaje o materiálu – ovládací prvek
Barva (Ovládací prvek) zelená (6021)
Rozměry
Rozteč 5,08 mm
Délka [l] 17 mm
Konstrukční výška 16 mm
Délka pájecího kolíku [P] 3,5 mm
Design desky plošných spojů
Průměr vyvrtaného otvoru 1,3 mm
