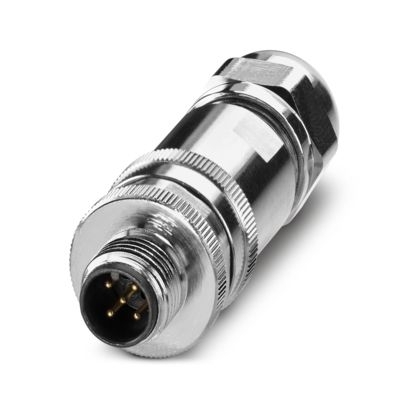

Konektor, Univerzální, 5-pólový, stíněná, Zástrčka přímo M12, kódování: A, Šroubové připojení, rýhovaný materiál: Mosaz, poniklovaná, kabelové šroubení Pg9, vnější průměr vedení 6 mm ... 8 mm
Vlastnosti výrobku
Typ produktu Kulaté konektory (na straně kabelu)
Typ senzoru Univerzální

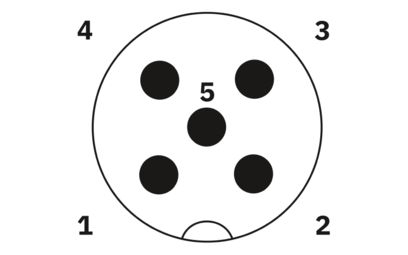

Počet pólů 5
Počet kabelových vývodů 1
Stíněno ano
Kódování A
Kabelový vývod přímo
Šroubení Pg Pg9
Izolační vlastnosti
Kategorie přepětí II
Stupeň znečištění 3

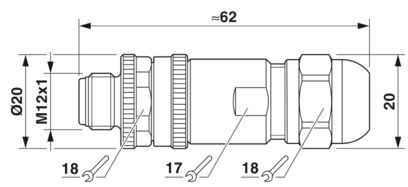

Rozměry
Šířka 20 mm
Výška 20 mm
Délka 62 mm
Vnější rozměr
Vnější průměr 6 mm ... 8 mm
Pouzdro
Průměr pouzdra 20 mm
Údaje o materiálu
Třída hořlavosti podle UL 94 HB
Materiál těsnění NBR
Materiál těla úchytky Mosaz, poniklovaná
Materiál kontakt CuZn
Materiál povrch kontaktu Au
Materiál držák kontaktu PA
Materiál šroubení Mosaz, poniklovaná
Data připojení
Připojení vodiče
Typ připojení Šroubové připojení
Průřez přípoje 0,25 mm² ... 0,75 mm² (bez koncovky vodiče)
0,14 mm² ... 0,5 mm² (s koncovkou vodiče)
0,25 mm² ... 0,75 mm² (neohebný)
Průřez přípoje AWG 24 ... 18 (bez koncovky vodiče)
26 ... 20 (s koncovkou vodiče)
Délka odizolování dílčí žíly 5 mm
Utahovací moment 0,4 Nm (Rýhovaná matice M12)
0,2 Nm (Šroubové svorky)
0,8 Nm ... 1 Nm (Tlaková matice s pouzdrem spojky)
Elektrické vlastnosti
Jmenovité rázové napětí 1,5 kV
Vnitřní odpor ≤ 3 mΩ
Izolační odpor ≥ 100 MΩ
Jmenovité napětí UN 48 V AC
60 V DC
Jmenovitý proud IN 4 A
