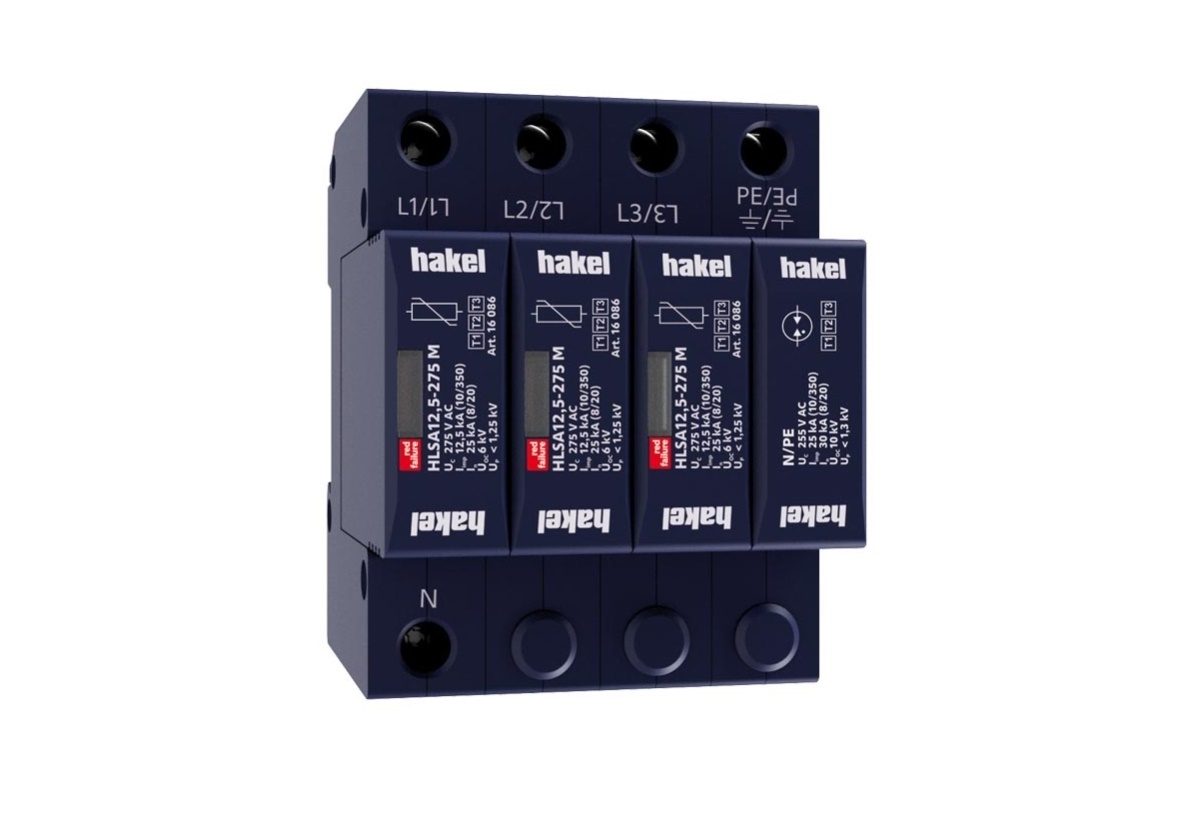

16084 HLSA12,5-275/3+1 M Svodič proudu a přepětí typu 1+2+3

Kód produktu:	E20600002638
Výrobce:	HAKEL spol. s r.o.

Přidat k porovnání Poslat odkaz Dotaz k produktu

Skladem

	Elektro Brno	Skladem
	Elektro Hradec Králové	Na objednávku
	Elektro Nové Město	Na objednávku
	Elektro Nový Jičín	Na objednávku
	Elektro Ostrava	Na objednávku
	Elektro Plzeň	Na objednávku
	Elektro Satalice	Na objednávku

5 140,37 CZK s DPH / KS

4 248,24 CZK bez DPH

Recyklační poplatek 0,64 CZK bez DPH

Hmotnost

0,58 kg

Poznámka k balení

HLSA12,5-275/3+1 M

Svodiče impulzních proudů a rázového přepětí typu T1+T2+T3.

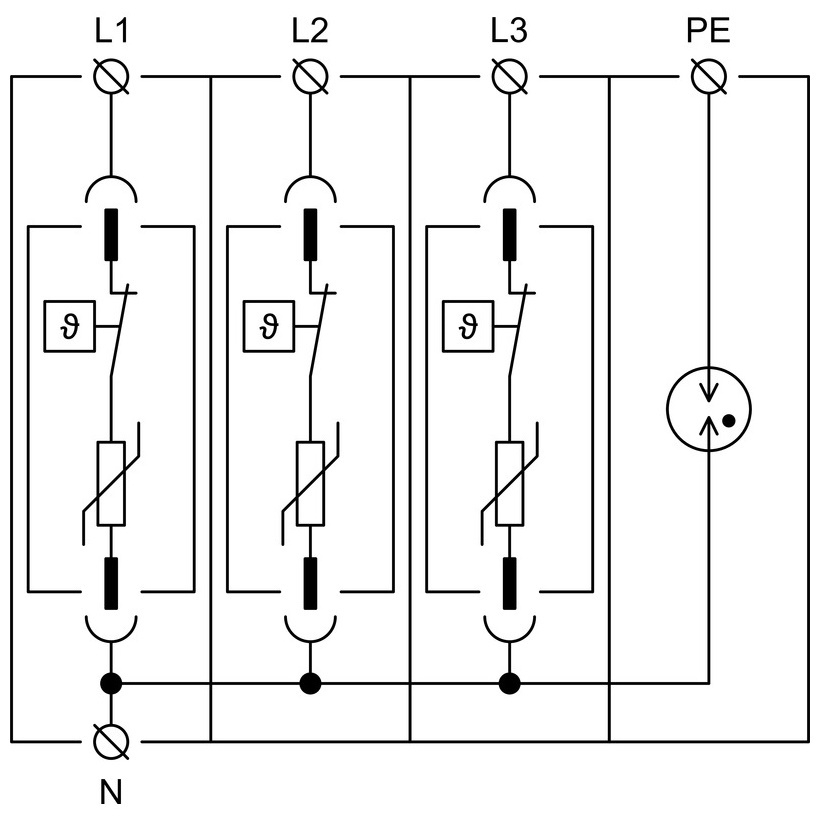

Výrobky jsou složeny z varistorů s velkou svodovou schopností.
HLSA12,5 v provedení 1+1, 3+1 a HLSA12,5G jsou navíc v kombinaci s bleskojistkou, která zajišťuje nulový průsakový proud vodičem PE.
Vhodné pro objekty s uvažovanou hladinou ochrany LPL III a LPL IV.
Instalují se na rozhraní zón LPZ 0 – LPZ 1 a vyšší, co nejblíže vstupu kabelového vedení do objektu – hlavních rozvaděčů.
V případě instalace svodiče označeného T1+T2+T3 v hlavním rozvaděči je nezbytné instalovat také svodiče přepětí T2 a T3 v podružných rozvaděčích.
Pokud výrobek obsahuje dvě svorky PE (resp. PEN), nesmí být použity jako můstek PE (PEN).
Označení M specifikuje konstrukční provedení s výměnným modulem.
Označení S specifikuje provedení s dálkovou signalizací.

Technické parametry

Impulzní výbojový proud pro zkoušku třídy I (10/350)	I_imp	12,5 kA
Klasifikace dle ČSN EN 61643-11 ed. 2 a IEC 61643-11:2011		T1, T2, T3

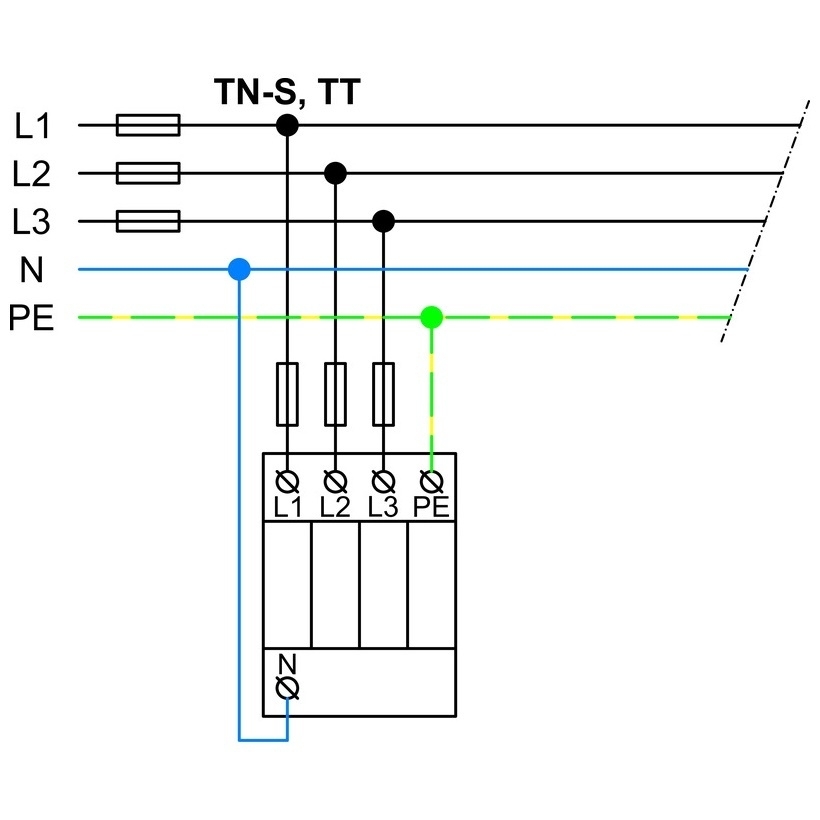

Vhodné pro síť		TN-S, TT
Počet pólů		4
Jmenovité provozní napětí AC	U_N	230 V
Nejvyšší trvalé provozní napětí AC	U_C	275 V
Maximální výbojový proud (8/20)	I_max	50 kA
Impulzní výbojový proud pro zkoušku třídy I (10/350) L/N	I_imp	12,5 kA
Náboj (L/N)	Q	6,25 As
Specifická energie pro zkoušku třídy I (L/N)	W/R	39 kJ/Ω
Impulzní výbojový proud pro zkoušku třídy I (10/350) N/PE	I_imp	50 kA
Náboj (N/PE)	Q	25 As
Specifická energie pro zkoušku třídy I (N/PE)	W/R	625 kJ/Ω
Celkový výbojový proud (10/350) L1+L2+L3+N->PE	I_Total	50 kA
Celkový výbojový proud (8/20) L1+L2+L3+N->PE	I_Total	100 kA
Jmenovitý výbojový proud pro zkoušku třídy II (8/20) L/N	I_n	25 kA
Jmenovitý výbojový proud pro zkoušku třídy II (8/20) N/PE	I_n	50 kA
Napětí naprázdno generátoru kombinované vlny	U_OC	6 kV
Napěťová ochranná hladina při I_n (L/N)	U_p	< 1,25 kV
Napěťová ochranná hladina při I_n (N/PE)	U_p	< 1,3 kV
Zkušební dočasné přepětí (TOV) pro t_T = 5 s (L/N)	U_T	337 V
Zkušební dočasné přepětí (TOV) pro t_T = 120 min (L/N)	U_T	440 V
Zkušební dočasné přepětí (TOV) pro t_T = 0,2 s (N/PE)	U_T	1 200 V
Doba odezvy (L/N)	t_A	< 25 ns
Doba odezvy (N/PE)	t_A	< 100 ns
Maximální předjištění		160 A gL/gG
Reziduální proud	I_PE	≤ 5 µA
Jmenovitý zkratový proud při maximálním předjištění	I_SCCR	60 kA_rms
Zhášecí následný proud (N/PE)	I_fi	0,1 kA_rms
Zóna ochrany před bleskem		LPZ 0-1, LPZ 1-2, LPZ 2-3, LPZ3
Materiál pouzdra		Polyamid PA6, UL94 V-0
Stupeň ochrany krytu		IP20
Pracovní teplota	ϑ	- 40 ÷ 70 °C
Vlhkostní rozsah	RH	5 ÷ 95 %
Minimální průřez připojovacích měděných vodičů dle ČSN 33 2000-5-53 ed. 3 (neplatí pro „V“ zapojení) pro T1	S	6 mm² (L, N) 16 mm² (PE, PEN)
Minimální průřez připojovacích měděných vodičů dle ČSN 33 2000-5-53 ed. 3 (neplatí pro „V“ zapojení) pro T2	S	2,5 mm² (L, N) 6 mm² (PE, PEN)
Rozsah upnutí svorky (pevný vodič)		1,5 ÷ 25 mm²
Rozsah upnutí svorky (slaněný vodič)		1,5 ÷ 16 mm²
Utahovací moment		3

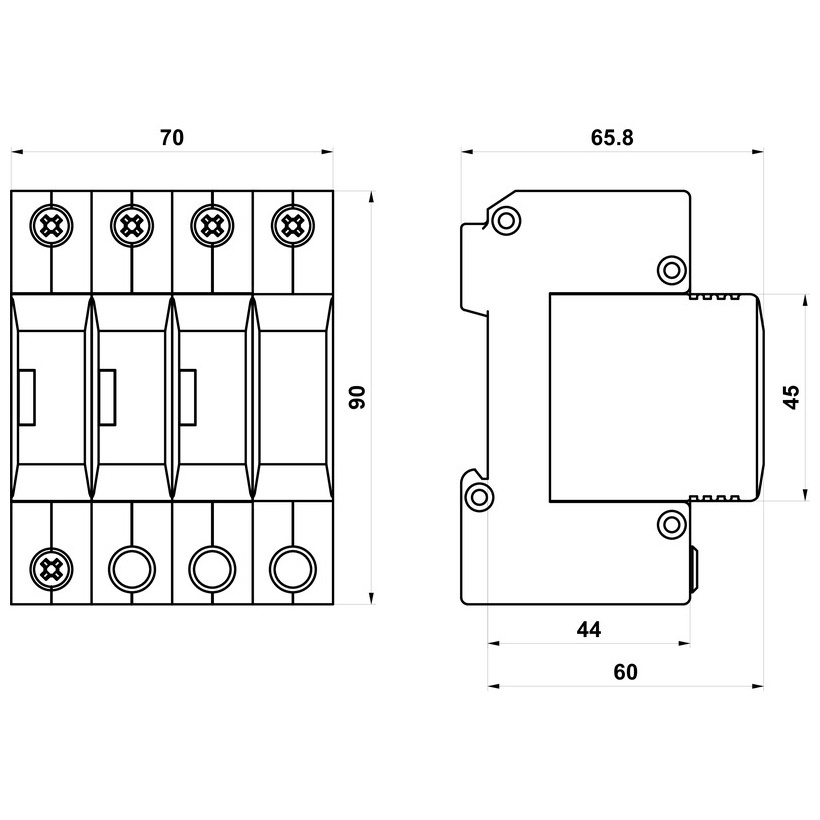

Způsob montáže		Na lištu DIN 35 mm
Modulární šířka		4
Pracovní poloha		Libovolná
Prostředí umístění výrobku		Vnitřní
Místní signalizace		Optická
Význam místní signalizace		OK – čirý terč PORUCHA – červený terč
Dálková signalizace		Ne
Výměnné provedení		Ano
Katalogové číslo výměnného modulu		16 086
Životnost		> 100 000 h
